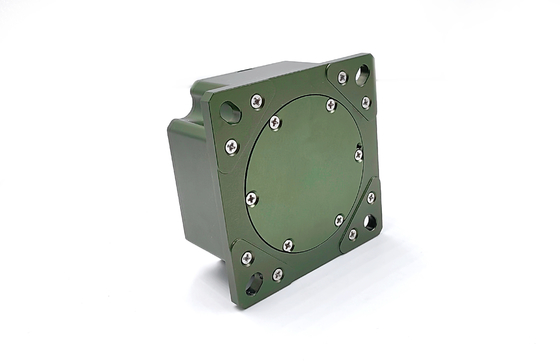

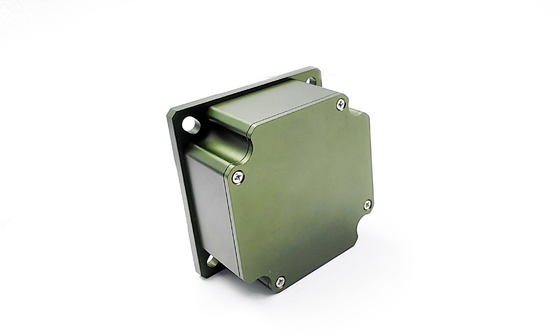

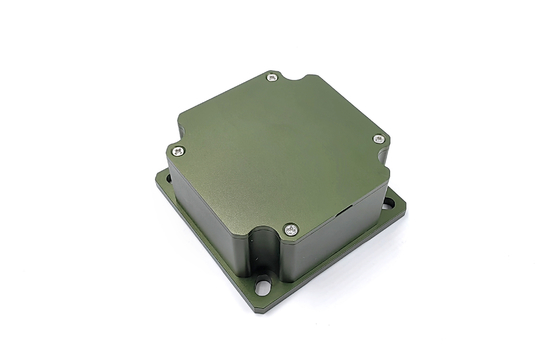

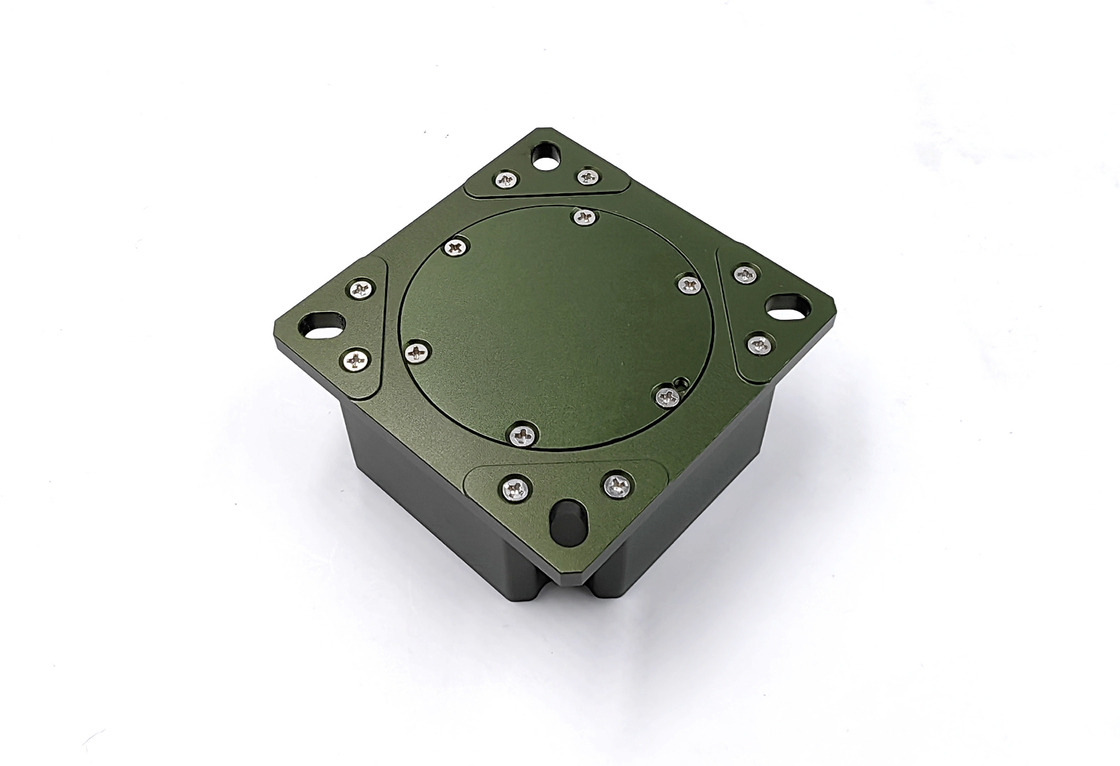

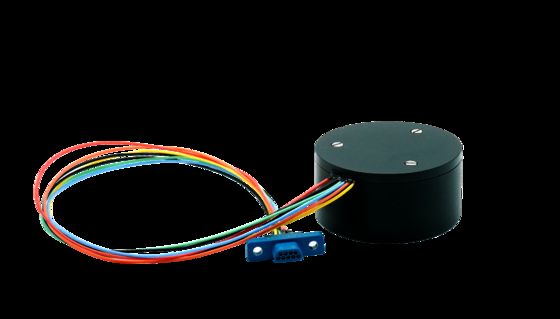

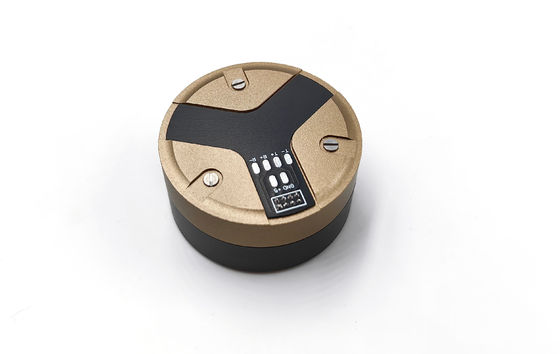

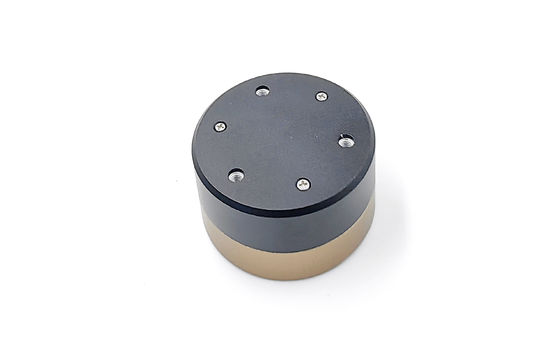

আরএস ৪২২ ডিজিটাল যোগাযোগ সহ উচ্চ গতিশীল পরিসরের কুয়াশা গিরোস্কোপ সেন্সর

আরএস ৪২২ ডিজিটাল যোগাযোগ সহ হাই ডাইনামিক রেঞ্জ ফগ গিরোস্কোপ সেন্সর

পণ্যের বর্ণনা

এই পণ্যটি অপটিক্যাল স্যাগনাক প্রভাবের উপর ভিত্তি করে একটি ইনার্শিয়াল কৌণিক হার সেন্সর, যা পণ্যের সংবেদনশীল অক্ষ বরাবর ক্যারিয়ারের কৌণিক হার পরিমাপ করতে ব্যবহৃত হয়।পণ্যের কৌণিক হার sensing ইউনিট একটি অপটিক্যাল ফাইবার রিং, এবং একটি ডিজিটাল বন্ধ-লুপ সনাক্তকরণ সার্কিট বহিরাগত শারীরিক কৌণিক হার দ্বারা সৃষ্ট ঘড়ির কাঁটার দিকে এবং ঘড়ির কাঁটার বিরুদ্ধে প্রসারিত আলোর অপটিক্যাল পথের পার্থক্য বের করার জন্য গৃহীত হয়,যা অপটিক্যাল ফাইবার রিং দ্বারা অনুভূত হয়একই সময়ে, the voltage signal converted from the optical path difference signal is used for closed-loop feedback and control to realize the modulation and demodulation of the signal and achieve the purpose of angular velocity signal detection.

রচনা

(ক) অপটিক্যাল পাথ ইউনিট একটি SLD আলোর উৎস, একটি অপটিক্যাল ফাইবার রি, একটি ইন্টিগ্রেটেড অপটিক্যাল ফেজ মডুলেটর, একটি অপটিক্যাল ফাইবার কাপলার এবং একটি অপটিক্যাল ডিটেক্টর গঠিত;

(খ) সার্কিট ইউনিট একটি আলোর উৎস ড্রাইভিং সার্কিট এবং একটি সনাক্তকরণ এবং নিয়ন্ত্রণ সংকেত সার্কিট বোর্ড গঠিত;

(গ) জাইরোস্কোপের কাঠামোগত অংশ।

পণ্য কাঠামো এবং বৈশিষ্ট্য

গিরোস্কোপ কাঠামো একটি সাধারণ অপটিক্যাল ফাইবার রিং কাঠামো নকশা স্কিম গ্রহণ করে, এবং ক্ষুদ্রীকরণ সমন্বিত নকশা থেকে, কাঠামোগত স্থিতিশীলতা (শক এবং কম্পন প্রতিরোধের),অ্যান্টি-রেজোনেন্স, কাঠামোগত সমতুল্যতা, ইনস্টলেশনের সহজতা এবং তাপীয় নকশা (তাপমাত্রা বৈশিষ্ট্য) এবং অন্যান্য দিক বিবেচনা করা হয়েছিল, এবং জাইরোর বিদ্যমান কাঠামোটি অপ্টিমাইজ করা হয়েছিল এবং ডিজাইন করা হয়েছিল।

পণ্য ব্যবহার

F60 ফাইবার অপটিক গিরোস্কোপের বৈশিষ্ট্য দীর্ঘ জীবন, শক্তিশালী শক এবং কম্পন প্রতিরোধের, বড় পরিমাপ পরিসীমা, উচ্চ ব্যান্ডউইথ, তাত্ক্ষণিক স্টার্ট, ত্বরণের কারণে কোন ড্রাইভ নেই,এবং বিস্তৃত নির্ভুলতা কভারেজএটি জাহাজ, বিমান এবং যানবাহন এবং রোবট নেভিগেশন, অবস্থান এবং ওরিয়েন্টেশন, স্থিতিশীলতা নিয়ন্ত্রণ এবং অন্যান্য ক্ষেত্রে ব্যাপকভাবে ব্যবহার করা যেতে পারে।

জাইরো ওয়ার্কিং পাওয়ার সাপ্লাই

±5V পাওয়ার সাপ্লাই, পাওয়ার সাপ্লাই নির্ভুলতা 5%, পাওয়ার সাপ্লাই রিপল 20mV এর বেশি নয়। পূর্ণ তাপমাত্রা পাওয়ার সাপ্লাইয়ের সর্বাধিক ইমপ্লাস বর্তমান 1.5A।রুম তাপমাত্রায় স্থিতিশীল অবস্থায় শক্তি খরচ 2 এর বেশি নয়.5W এবং পূর্ণ তাপমাত্রায় স্থিতিশীল অবস্থায় শক্তি খরচ 5W এর বেশি নয়।

প্রধান পরামিতি

মাত্রা

প্রধান অ্যাপ্লিকেশন ক্ষেত্র
