| ব্র্যান্ড নাম: | Firepower |
| Model Number: | MGZ332HC-P5 |
| MOQ: | 1 |
| মূল্য: | আলোচনাযোগ্য |
| অর্থ প্রদানের শর্তাবলী: | টি/টি |
| সরবরাহের ক্ষমতা: | 500/মাস |

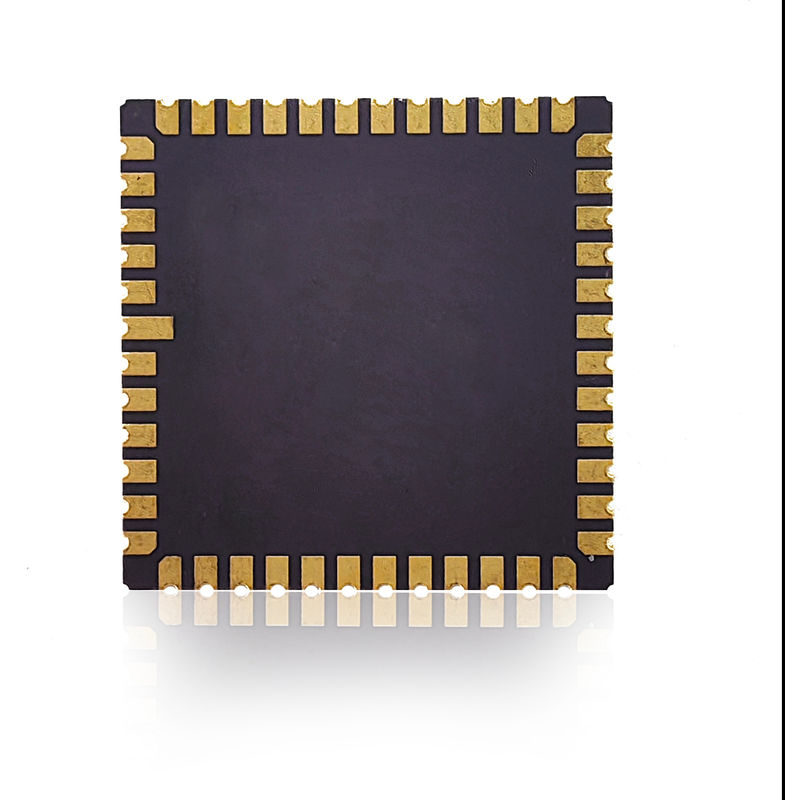

উচ্চ ব্যান্ডউইথ ফাইবার জাইরো সেন্সর নির্ভরযোগ্যতা এমইএমএস জাইরোস্কোপ চিপ সহ
পিসিবি ডিজাইনঃ
পিন ভিসিপি, ভিআরইএফ, ভিবিইউএফ এবং ভিআরইজি-র জন্য ডিসকপলিং ক্যাপাসিটারগুলি যতটা সম্ভব পিনের কাছাকাছি স্থাপন করা উচিত এবং ট্র্যাকগুলির সমতুল্য প্রতিরোধকে সর্বনিম্ন করা উচিত।ভিআরইএফ-এর জন্য ডিসকপলিং ক্যাপাসিটারগুলির অন্যান্য প্রান্তগুলি, ভিবিইউএফ, এবং ভিআরইজি নিকটতম এভিএসএস _ এলএন এর সাথে সংযুক্ত হয় এবং তারপরে চৌম্বকীয় মণির মাধ্যমে সিগন্যাল গ্রাউন্ডে সংযুক্ত হয়।যখন ভিসিসি স্বাভাবিকভাবে কাজ করছে, সামগ্রিক স্রোত প্রায় 35 এমএ হবে, যা ভোল্টেজ স্থিতিশীলতা নিশ্চিত করার জন্য একটি বিস্তৃত পিসিবি ট্রেস প্রয়োজন।চাপের ঘনত্বের এলাকা এড়ানোর জন্য উপাদানগুলি সনাক্ত করুন. বড় তাপ অপসারণ উপাদান এবং বাহ্যিক যান্ত্রিক যোগাযোগ, এক্সট্রুশন এবং টান সঙ্গে এলাকায় এড়ানো প্রয়োজন,সেইসাথে এমন এলাকাগুলি যেখানে সামগ্রিক ইনস্টলেশনের সময় পজিশনিং স্ক্রুগুলি বিকৃতির ঝুঁকিতে থাকে.
পণ্য সম্পর্কে
| পারফরম্যান্স | MGZ332HC-P1 | MGZ332HC-P5 | MGZ318HC-A1 | MGZ221HC-A4 | MGZ330HC-O1 | MGZ330HC-A1 | |
| পরিসীমা | ডিগ্রি / সেকেন্ড | 400 | 400 | 400 | 400 | 400 | 100 |
| ব্যান্ডউইথ @3DB কাস্টমাইজড) | হার্টজ | 90 | 180 | 200 | 200 | 300 | 50 |
| আউটপুট নির্ভুলতা ((ডিজিটাল এসপিআই) | বিট | 24 | 24 | 24 | 24 | 24 | 24 |
| আউটপুট রেট (ওডিআর) (কাস্টমাইজড) | হার্টজ | ১২ কে | ১২ কে | ১২ কে | ১২ কে | ১২ কে | ১২ কে |
| বিলম্ব (নিয়মিত) | এম এস | <3 | <১।5 | <১।5 | <১।5 | <১ | <৬ |
| পক্ষপাতের স্থিতিশীলতা | ডিগ্রি/ঘন্টা ((১০) | <০05 | <০05 | <০1 | <০5 | <০1 | <০02 |
| বায়াস স্থিতিশীলতা (1σ 10s) | ডিগ্রি/ঘন্টা ((১০) | <০5 | <০5 | <১ | <৫ | <১ | <০1 |
| বায়াস স্থিতিশীলতা (1σ 1s) | ডিগ্রি/ঘন্টা ((১০) | <১।5 | <১।5 | <3 | <১৫ | <3 | <০3 |
| তাপমাত্রার তুলনায় পক্ষপাত ত্রুটি (1σ) | ডিগ্রি/ঘন্টা ((১০) | <৫ | <৫ | <১০ | <৩০ | 10 | 5 |
| বায়াস তাপমাত্রা পরিবর্তন, ক্যালিব্রেটেড ((1σ) | ডিগ্রি/ঘন্টা ((১০) | <০5 | <০5 | <১ | <১০ | <১ | <০5 |
| পক্ষপাতের পুনরাবৃত্তিযোগ্যতা | ডিগ্রি/ঘন্টা ((১০) | <০5 | <০5 | <০5 | <3 | <০3 | <০1 |
| স্কেল ফ্যাক্টর ২৫°সি তে | lsb/deg/s | 20000 | 20000 | 16000 | 16000 | 20000 | 80000 |
| স্কেল ফ্যাক্টর পুনরাবৃত্তিযোগ্যতা (1σ) | পিপিএম ((১০) | < ২০ পিপিএম | < ২০ পিপিএম | < ২০ পিপিএম | < ২০ পিপিএম | < ১০০ পিপিএম | < ১০০ পিপিএম |
| স্কেল ফ্যাক্টর বনাম তাপমাত্রা (1σ) | পিপিএম ((১০) | ১০০ পিপিএম | ১০০ পিপিএম | < ১০০ পিপিএম | < ১০০ পিপিএম | <৩০০ পিপিএম | <৩০০ পিপিএম |
| স্কেল ফ্যাক্টর অ-রৈখিকতা (1σ) | পিপিএম | ১০০ পিপিএম | ১০০ পিপিএম | <১৫০ পিপিএম | <১৫০ পিপিএম | <৩০০ পিপিএম | <৩০০ পিপিএম |
| কৌণিক এলোমেলো হাঁটা ((ARW) | °/√ ঘন্টা | <০025 | <০025 | <০05 | <০25 | <০05 | <০005 |
| গোলমাল ((পিক থেকে পিক) | ডিগ্রি / সেকেন্ড | <০15 | <০3 | <০35 | <০4 | <০25 | <০015 |
| GValue সংবেদনশীলতা | °/ঘন্টা/গ্রাম | <১ | <১ | <১ | <3 | <১ | <১ |
| কম্পন সংশোধন ত্রুটি ((12gRMS,20-2000) | °/ঘন্টা/জি ((আরএমএস) | <১ | <১ | <১ | <3 | <১ | <১ |
| পাওয়ার-অন সময় (বৈধ তথ্য) | s | ৭৫০ মি | |||||
| সেন্সর রেজোনেন্ট ফ্রিকোয়েন্সি | hz | 10.5k-13.5k | |||||
| পরিবেশগত উপযুক্ততা | |||||||
| প্রভাব (চালিত শক্তি) | ৫০০ গ্রাম, ১ মিনিট | ||||||
| ধাক্কা প্রতিরোধ ক্ষমতা (পাওয়ার অফ) | ১০,০০০ গ্রাম, ১০ মিনিট | ||||||
| কম্পন (পাওয়ার অন) | 18g rms (20Hz থেকে 2kHz) | ||||||
| কাজের তাপমাত্রা | -৪০°সি----+৮৫°সি | ||||||
| সংরক্ষণের তাপমাত্রা | -৫৫°সি----+১২৫°সি | ||||||
| সরবরাহ ভোল্টেজ | ৫±০.২৫ ভোল্ট | ||||||
| বর্তমান খরচ | ৪৫ মা | ||||||
ইনস্টলেশন
উচ্চ-কার্যকারিতা MEMS gyroscope একটি উচ্চ-নির্ভুলতা পরীক্ষা সরঞ্জাম। নকশা সর্বোত্তম প্রভাব অর্জন করতে,ডিভাইসটি পিসিবি বোর্ডে ইনস্টল করার সময় নিম্নলিখিত দিকগুলি বিবেচনা করার পরামর্শ দেওয়া হয়: ১. সিসিবি-তে সেন্সর স্থাপনের মূল্যায়ন ও অপ্টিমাইজেশনের জন্য, নিম্নলিখিত দিকগুলি বিবেচনা করা এবং নকশা পর্যায়ে অতিরিক্ত সরঞ্জাম ব্যবহার করার পরামর্শ দেওয়া হয়ঃতাপীয় দিক থেকেযান্ত্রিক চাপের জন্যঃ নমন পরিমাপ এবং/অথবা সীমিত উপাদান সিমুলেশন;একটি ড্রপ পরীক্ষা করা হয়দুই. It is recommended to maintain a reasonable distance between the mounting position of the sensor on the PCB and the key points described below (the exact value of "reasonable distance" depends on many customer-specific variables and must therefore be determined on a case-by-case basis): সাধারণভাবে পিসিবি বোর্ডের বেধকে ন্যূনতম রাখার পরামর্শ দেওয়া হয় (প্রস্তাবিতঃ ১.৬ ~ ২.০ মিমি), কারণ পাতলা পিসিবি বোর্ডের অন্তর্নিহিত চাপ ছোট;যান্ত্রিক চাপের কারণে সেন্সরটি সরাসরি বোতামের নীচে বা বোতামের কাছে স্থাপন করার পরামর্শ দেওয়া হয় না; এটি খুব গরম স্পটের কাছাকাছি সেন্সর স্থাপন করার পরামর্শ দেওয়া হয় না, যেমন একটি নিয়ামক বা গ্রাফিক্স চিপ, কারণ এটি পিসিবি বোর্ড গরম করতে পারে এবং সেন্সরের তাপমাত্রা বৃদ্ধি করতে পারে।
