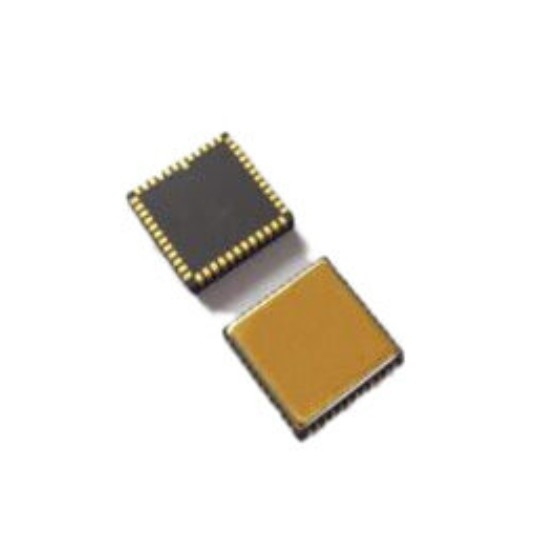

এমইএমএস জাইরো চিপস উচ্চ নির্ভুলতা নেভিগেশনের জন্য ফাইবার অপটিক জাইরো পিসিবি

এমইএমএস জাইরো চিপস উচ্চ নির্ভুলতা নেভিগেশনের জন্য ফাইবার অপটিক জাইরো পিসিবি

পিসিবি ডিজাইনঃ

পিন ভিসিপি, ভিআরইএফ, ভিবিইউএফ এবং ভিআরইজি-র জন্য ডিসকপলিং ক্যাপাসিটারগুলি যতটা সম্ভব পিনের কাছাকাছি স্থাপন করা উচিত এবং ট্র্যাকগুলির সমতুল্য প্রতিরোধকে সর্বনিম্ন করা উচিত।ভিআরইএফ-এর জন্য ডিসকপলিং ক্যাপাসিটরগুলির অন্যান্য প্রান্ত, ভিবিইউএফ এবং ভিআরইজি নিকটতম এভিএসএস _ এলএন এর সাথে সংযুক্ত থাকে এবং তারপরে চৌম্বকীয় মণির মাধ্যমে সিগন্যাল গ্রাউন্ডে সংযুক্ত হয়।যখন ভিসিসি স্বাভাবিকভাবে কাজ করছে, সামগ্রিক স্রোত প্রায় 35 এমএ হবে, যা ভোল্টেজ স্থিতিশীলতা নিশ্চিত করার জন্য একটি বিস্তৃত পিসিবি ট্রেস প্রয়োজন।চাপের ঘনত্বের এলাকা এড়ানোর জন্য উপাদানগুলি সনাক্ত করুন. বড় তাপ অপসারণ উপাদান এবং বাহ্যিক যান্ত্রিক যোগাযোগ, এক্সট্রুশন এবং টান সঙ্গে এলাকায় এড়ানো প্রয়োজন,সেইসাথে এমন এলাকাগুলি যেখানে সামগ্রিক ইনস্টলেশনের সময় পজিশনিং স্ক্রুগুলি বিকৃতির ঝুঁকিতে থাকে.

পণ্য সম্পর্কে

ইনস্টলেশন

উচ্চ কার্যকারিতা MEMS gyroscope একটি উচ্চ নির্ভুলতা পরীক্ষা সরঞ্জাম। নকশা সর্বোত্তম প্রভাব অর্জন করার জন্য,ডিভাইসটি পিসিবি বোর্ডে ইনস্টল করার সময় নিম্নলিখিত দিকগুলি বিবেচনা করার পরামর্শ দেওয়া হয়: ১. পিসিবি-তে সেন্সর স্থাপনকে মূল্যায়ন ও অপ্টিমাইজ করার জন্য, নিম্নলিখিত দিকগুলি বিবেচনা করা এবং নকশা পর্যায়ে অতিরিক্ত সরঞ্জাম ব্যবহার করার পরামর্শ দেওয়া হয়ঃতাপীয় দিক থেকেযান্ত্রিক চাপের জন্যঃ নমন পরিমাপ এবং/অথবা সীমিত উপাদান সিমুলেশন;একটি ড্রপ পরীক্ষা করা হয়২. It is recommended to maintain a reasonable distance between the mounting position of the sensor on the PCB and the key points described below (the exact value of "reasonable distance" depends on many customer-specific variables and must therefore be determined on a case-by-case basis): সাধারণভাবে পিসিবি বোর্ডের বেধকে ন্যূনতম রাখার পরামর্শ দেওয়া হয় (প্রস্তাবিতঃ ১.৬ ~ ২.০ মিমি), কারণ পাতলা পিসিবি বোর্ডের অন্তর্নিহিত চাপ ছোট;যান্ত্রিক চাপের কারণে সেন্সরটি সরাসরি বোতামের নীচে বা বোতামের কাছে স্থাপন করার পরামর্শ দেওয়া হয় না; এটি খুব গরম স্পটের কাছাকাছি সেন্সর স্থাপন করার পরামর্শ দেওয়া হয় না, যেমন একটি নিয়ামক বা গ্রাফিক্স চিপ, কারণ এটি পিসিবি বোর্ড গরম করতে পারে এবং সেন্সরের তাপমাত্রা বৃদ্ধি করতে পারে।
