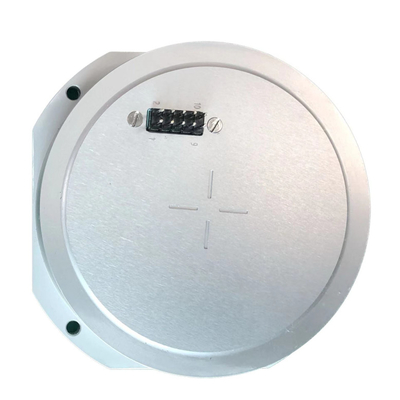

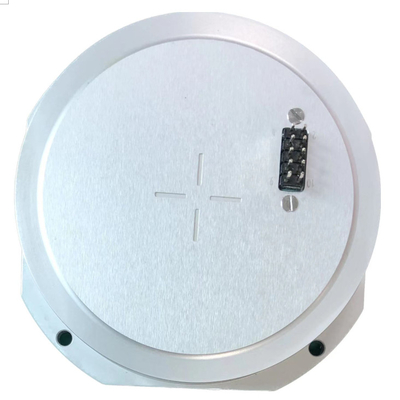

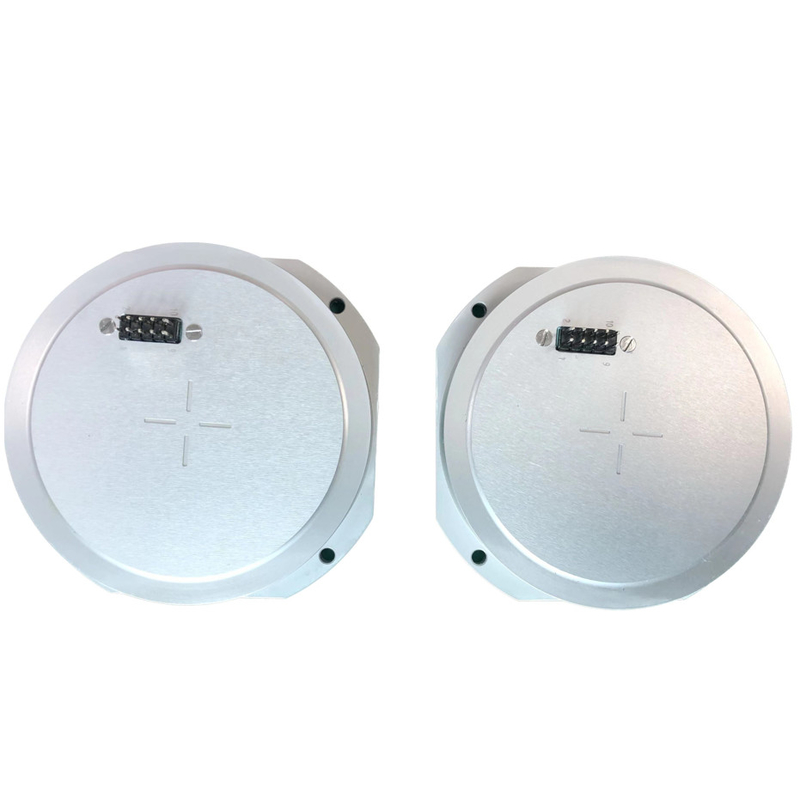

উচ্চ কর্মক্ষমতা VG910 অনুরূপ অপটিক্যাল গাইরোস্কোপ একক অক্ষ

ব্র্যান্ড নাম:	Firepower
মডেল নম্বর:	MFOG910
MOQ.:	1
মূল্য:	আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	100/মাস

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

পণ্যের নাম:

একক অক্ষ gyro

দুরত্ব পরিমাপ করা:

-250~+250º/সে

স্থিতিস্থাপক:

82×82×20mm

স্কেল ফ্যাক্টর:

7±0.5mvdeg/s

সরবরাহ ভোল্টেজ:

৫ ভোল্ট

এলোমেলো কম্পন:

6.06g，20~2000Hz

প্যাকেজিং বিবরণ:

স্পঞ্জ+বক্স

যোগানের ক্ষমতা:

100/মাস

বিশেষভাবে তুলে ধরা:

5v অপটিক্যাল গাইরোস্কোপ

একক অক্ষ গাইরো সেন্সর

2000Hz ফাইবার অপটিক জাইরোস্কোপ

পণ্যের বিবরণ

হাই পারফরম্যান্স VG910 অনুরূপ অপটিক্যাল গাইরোস্কোপ Vg910 Gyro সেন্সরের নতুন ফাইবার অপটিক গাইরোস্কোপ এনালগ

প্রধান কর্মক্ষমতা পরামিতি
বিস্তারিত জানার জন্য পণ্যের প্রধান কর্মক্ষমতা পরামিতি দেখুন.

ক্রমিক সংখ্যা	পরীক্ষামূলক বস্তু	ইউনিট	প্রযুক্তিগত প্রয়োজনীয়তা
1	স্থিতিস্থাপক	মিমি	82×82×20
2	স্কেল ফ্যাক্টর	mv/°/s	7±0.5
3	অপারেটিং তাপমাত্রা	℃	-40~+60
4	দুরত্ব পরিমাপ করা	°/সে	-250~+250
5	আউটপুট পোলারিটি	——	ঘড়ির কাঁটার দিকে ঘূর্ণন ইতিবাচক ভোল্টেজ আউটপুট
6	সরবরাহ ভোল্টেজ	v	+5
7	এলোমেলো কম্পন	——	6.06g,20~2000Hz

1 ওভারভিউ

এই নথিটি VG-910 একক-অক্ষ ফাইবার অপটিক জাইরোস্কোপ (পণ্য হিসাবে উল্লেখ করা হয়েছে) এর ব্যবহারের প্রয়োজনীয়তা এবং পদ্ধতিগুলি নির্দিষ্ট করে।জাইরোস্কোপে ডিজিটাল এবং এনালগ দুটি স্টেট রয়েছে।ব্যবহারকারীরা বিভিন্ন চাহিদা অনুযায়ী বিভিন্ন আউটপুট রাজ্যের সাথে জাইরোস্কোপ কাস্টমাইজ করতে পারেন।

2 পণ্য পরিচিতি

2.1 নীতি

এই পণ্যটি অপটিক্যাল Sagnac প্রভাবের উপর ভিত্তি করে একটি জড় কৌণিক হার সেন্সর, যা পণ্যের সংবেদনশীল অক্ষ বরাবর ক্যারিয়ারের কৌণিক হার পরিমাপ করতে ব্যবহৃত হয়।

2.2 ফাংশন

সিমুলেশন অবস্থার জন্য, ফাংশনগুলি নিম্নলিখিতগুলির সাথে মিলে যায়:

1) অ্যানালগ স্টেট জাইরোস্কোপ: কৌণিক হারের অ্যানালগ তথ্যের একটি চ্যানেল সরবরাহ করুন (ভোল্টেজ সংকেত)।

2.3 আবেদন ক্ষেত্র

পণ্য প্রধানত inertial নেভিগেশন সিস্টেম, পজিশনিং এবং ওরিয়েন্টেশন সিস্টেম, মনোভাব পরিমাপ সিস্টেম, সার্ভো স্ট্যাবিলাইজেশন সিস্টেম এবং অন্যান্য অ্যাপ্লিকেশনের জন্য উপযুক্ত।

2.4 গঠন

পণ্যের প্রধান উপাদানগুলি নিম্নরূপ:

1) একটি অপটিক্যাল পাথ একটি SLD আলোর উৎস, একটি অপটিক্যাল ফাইবার রি, একটি সমন্বিত অপটিক্যাল ফেজ মডুলেটর, একটি অপটিক্যাল ফাইবার কাপলার এবং একটি ফটোডিটেক্টর নিয়ে গঠিত;

2) সার্কিটটিতে একটি আলোর উত্স ড্রাইভিং সার্কিট এবং একটি সনাক্তকরণ এবং নিয়ন্ত্রণ সংকেত সার্কিট বোর্ড রয়েছে;

3) গাইরোস্কোপ কাঠামোগত অংশ।

3. প্রধান প্রযুক্তিগত প্রয়োজনীয়তা

3.1 ফাংশন

আউটপুট কৌণিক হার এনালগ তথ্য (ভোল্টেজ সংকেত)।

3.2 রচনা

পণ্যের প্রধান উপাদানগুলি নিম্নরূপ:

4) একটি অপটিক্যাল পাথ একটি SLD আলোর উৎস, একটি অপটিক্যাল ফাইবার রি, একটি সমন্বিত অপটিক্যাল ফেজ মডুলেটর, একটি অপটিক্যাল ফাইবার কাপলার এবং একটি ফটোডিটেক্টর নিয়ে গঠিত;

৫) সার্কিটটিতে একটি আলোর উত্স ড্রাইভিং সার্কিট এবং একটি সনাক্তকরণ এবং নিয়ন্ত্রণ সংকেত সার্কিট বোর্ড রয়েছে;

3) জাইরোস্কোপ কাঠামোগত অংশ।

3.3 রূপরেখা এবং ইনস্টলেশন মাত্রা

সামগ্রিক মাত্রা (মিমি): 82 × 82 × 20 (L × W × H);

ইনস্টলেশন মাত্রা (মিমি): (60.8 ± 0.1) × (60.8 ± 0.1) (L × W), Φ3.6mm × 4, দেখানো হয়েছে।

উচ্চ কর্মক্ষমতা VG910 অনুরূপ অপটিক্যাল গাইরোস্কোপ একক অক্ষ 0
