মাইক্রো ন্যানো ফাইবার অপটিক জাইরোস্কোপ, ডিজিটাল আউটপুট সহ কৌণিক হার সেন্সর

ব্র্যান্ড নাম:	Firepower
মডেল নম্বর:	FCG24
MOQ.:	1
মূল্য:	1600 USD
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	100/মাস

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

আউটপুট মোড:

RS422

পরিসীমা:

≥500°/সে

পক্ষপাত (অ্যালান):

≤0.2°/ঘণ্টা

ব্যবহার:

≤0.7w

পাওয়ার সাপ্লাই:

5(±0.15)V

এলোমেলো হাটা:

≤0.04°/√h(1σ)

স্কেল ফ্যাক্টর:

4 mv/°/s

প্যাকেজিং বিবরণ:

স্পঞ্জ+ বক্স

যোগানের ক্ষমতা:

100/মাস

বিশেষভাবে তুলে ধরা:

RS422 আউটপুট ফাইবার অপটিক জাইরোস্কোপ

ইন্টিগ্রেটিং অপটিক্স কৌণিক হার সেন্সর

মাইক্রো ন্যানো ফাইবার কৌণিক হার সেন্সর

পণ্যের বিবরণ

মাইক্রো-ন্যানো ফাইবার অপটিক গিরোস্কোপ কোণীয় হার সেন্সর ডিজিটাল আউটপুট সঙ্গে অপটিক্স ইন্টিগ্রেট

১ কার্যকারিতা

এই নথিতে এমএফওজি-২৪ মাইক্রো ন্যানো ফাইবার অপটিক জাইরোস্কোপ (সংক্ষেপে পণ্য) এর ব্যবহার ও রক্ষণাবেক্ষণের জন্য প্রয়োজনীয়তা এবং পদ্ধতিগুলি নির্দিষ্ট করা হয়েছে।

2 রেফারেন্স এবং স্ট্যান্ডার্ড

GJB1649-1993 ইলেকট্রনিক পণ্যগুলির জন্য ইএসডি নিয়ন্ত্রণ প্রোগ্রাম

৩ সংজ্ঞা

কেউ নেই।

4 পণ্যের প্রবর্তন

4.১ প্রোডাক্ট ওভারভিউ

এমএফওজি -২৪ মাইক্রো-ন্যানো ফাইবার অপটিক গিরোস্কোপ (এরপরে এই পণ্য হিসাবে উল্লেখ করা হয়) একটি কৌণিক হার সেন্সর যা অপটিক্সকে ডিজিটাল আউটপুট, যান্ত্রিক এবং ইলেকট্রনিক্সের সাথে সংহত করে।এটি স্যাগনাক প্রভাবের উপর ভিত্তি করে তৈরি।, বিভিন্ন মাইক্রো-ন্যানো ফাইবার ডিভাইসকে একীভূত করে, এবং সনাক্তকরণের মাধ্যমে সনাক্তকরণ প্রক্রিয়া উপলব্ধি করে,প্রক্রিয়াকরণ এবং বিপরীত দিক থেকে প্রসারিত দুটি আলোর রশ্মি দ্বারা উত্পাদিত ফেজ পার্থক্য ফিডিং.

এই পণ্যটি মূলত অপটিক্যাল পথ উপাদান, সার্কিট উপাদান এবং কাঠামোগত উপাদানগুলির সমন্বয়ে গঠিত। এটির সহজ কাঠামোর বৈশিষ্ট্য রয়েছে, কোনও চলন্ত অংশ নেই, কোনও পরিধানের অংশ নেই, দ্রুত শুরু,ছোট আকার, হালকা ওজন ইত্যাদি। এবং যে স্থিতি নিয়ন্ত্রণ এবং ক্যারিয়ার পরিমাপ প্রয়োগ করা যেতে পারে।

4.২ রচনা

পণ্যটি প্রধানত নিম্নলিখিত উপাদানগুলির সমন্বয়ে গঠিতঃ

A) একটি অপটিক্যাল ট্র্যাক সেট;

B) সনাক্তকরণ এবং নিয়ন্ত্রণ সংকেত সার্কিট বোর্ড;

গ) অপটিক্যাল ফাইবার রিং স্কেলেট, শেল এবং অন্যান্য কাঠামোগত অংশ;

4.৩ চেহারা ও মাত্রা

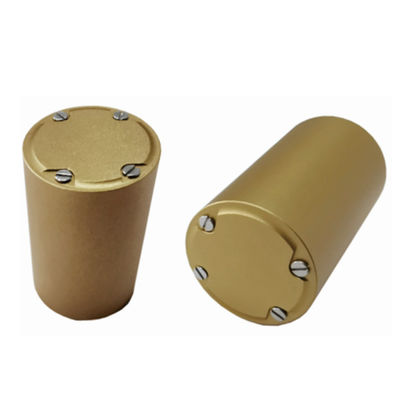

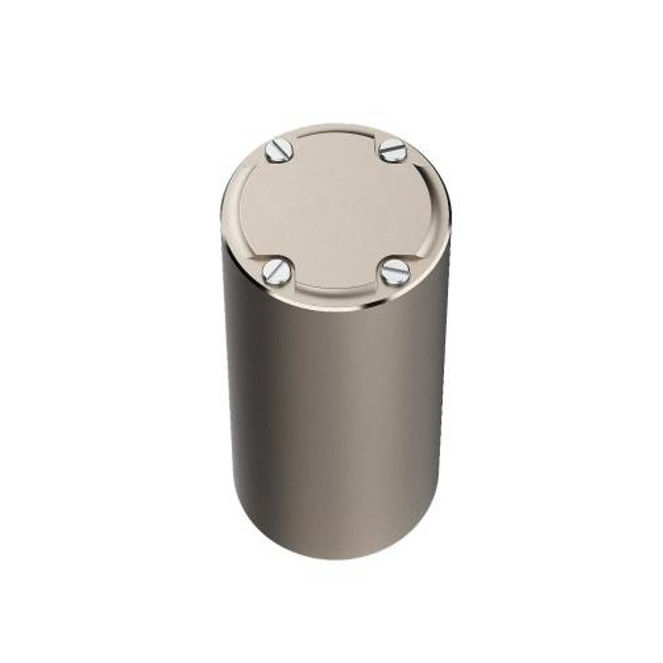

পণ্যটি সিলিন্ডারিক, যার সামগ্রিক মাত্রা φ24 mm × 40mm

মাইক্রো ন্যানো ফাইবার অপটিক জাইরোস্কোপ, ডিজিটাল আউটপুট সহ কৌণিক হার সেন্সর 0

টেবিল ১ প্রধান পারফরম্যান্স পরামিতি

পয়েন্ট	MFOG24	ইউনিট
আউটপুট সংকেত	RS422
সংযোগকারী	ওয়েল্ডিং প্লেট
অক্ষ	1
ব্যবহার	≤ ১।5	w
পাওয়ার সাপ্লাই	৫ ((± ০.১৫)	V
এলোমেলো হাঁটা	≤০04	°/√h(1σ)
পরিসীমা	≥৫০০	°/s
বায়াস (10s,1σ)	≤ ১।5	°/ঘন্টা
পক্ষপাতিত্ব (আলান)	≤০4	°/ঘন্টা
পক্ষপাতের পুনরাবৃত্তিযোগ্যতা ((আলান)	≤০4	°/ঘন্টা
স্কেল ফ্যাক্টর	3600	(LSB/o/s)
স্কেল ফ্যাক্টর অ-রৈখিকতা	≤৩০০	পিপিএম ((১σ)
শুরু করার সময়	≤১	s
ব্যান্ডউইথ	300	হার্টজ
ওয়ার্কিং টেম্পার।	-৪৫~+৭০	°C
তাপমাত্রা সংরক্ষণ করুন।	-৫৫ ~ +৮৫	°C
কম্পন	২০-২০০০,0.04	হার্টজ,জি২/হার্টজ
মাত্রা	Φ24*40	মিমি
ওজন	≤30	জি
