FOG এবং MEMS Gyro এর পাশে RS422 আউটপুট মোড নতুন চয়েজ ফাইবার অপটিক গাইরো

ব্র্যান্ড নাম:	Firepower
মডেল নম্বর:	FCG24A
MOQ.:	1
মূল্য:	1600 USD
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	100/মাস

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

আউটপুট মোড:

RS422

পরিসীমা:

≥500°/সে

পক্ষপাত (অ্যালান):

≤0.2°/ঘণ্টা

ব্যবহার:

≤0.7w

পাওয়ার সাপ্লাই:

5(±0.15)V

এলোমেলো হাটা:

≤0.04°/√h(1σ)

স্কেল ফ্যাক্টর:

4 mv/°/s

প্যাকেজিং বিবরণ:

স্পঞ্জ+ বক্স

যোগানের ক্ষমতা:

100/মাস

বিশেষভাবে তুলে ধরা:

RS422 ফাইবার অপটিক গাইরো

0.7w ফাইবার অপটিক গাইরো

সিই ফাইবার অপটিক গাইরো

পণ্যের বিবরণ

FOG এবং MEMS gyro এর পাশে নতুন gyro choise

সারণি 1 প্রধান কর্মক্ষমতা পরামিতি

আইটেম	FCG24D	ইউনিট
আউটপুট মোড	এনালগ
সংযোগকারী	ঢালাই প্লেট
অক্ষ	1
খরচ	≤0.7	w
পাওয়ার সাপ্লাই	5(±0.15)	ভি
এলোমেলো হাটা	≤0.1	°/√h(1σ)
পরিসর	≥500	°/সে
পক্ষপাত (10s,1σ)	≤2	°/ঘণ্টা
পক্ষপাত (অ্যালান)	≤0.2	°/ঘণ্টা
বায়াস পুনরাবৃত্তিযোগ্যতা (অ্যালান)	≤0.2	°/ঘণ্টা
স্কেল ফ্যাক্টর	4	mv/°/s
স্কেল ফ্যাক্টর নন-লিনিয়ারিটি	≤1000	পিপিএম(1σ)
শুরু করার সময়	≤1	s
ব্যান্ডউইথ	450	Hz
কাজের তাপমাত্রা।	-45~+70	℃
স্টোর টেম্প।	-55~+85	℃
কম্পন	20~2000,0.04	Hz,g²/Hz
মাত্রা	Φ24*40	মিমি
ওজন	≤30	g

1 টি সুযোগ

এই নথিটি FCG-24 মাইক্রো-ন্যানো ফাইবার অপটিক জাইরোস্কোপ (সংক্ষেপে পণ্য) ব্যবহার এবং রক্ষণাবেক্ষণের জন্য প্রয়োজনীয়তা এবং পদ্ধতিগুলি নির্দিষ্ট করে৷

2 রেফারেন্স এবং স্ট্যান্ডার্ড

GJB1649-1993 ইলেকট্রনিক পণ্যের জন্য ESD কন্ট্রোল প্রোগ্রাম

3 সংজ্ঞা

কোনোটিই নয়।

4 পণ্য পরিচিতি

4.1 পণ্য ওভারভিউ

FCG-24 মাইক্রো-ন্যানো ফাইবার অপটিক জাইরোস্কোপ (এর পরে এই পণ্য হিসাবে উল্লেখ করা হয়েছে) হল একটি কৌণিক হার সেন্সর যা এনালগ আউটপুট, মেকানিক্স এবং ইলেকট্রনিক্সের সাথে অপটিক্সকে একীভূত করে।এটি Sagnac প্রভাবের উপর ভিত্তি করে তৈরি করা হয়েছে, বিভিন্ন ধরনের মাইক্রো-ন্যানো ফাইবার ডিভাইসকে একীভূত করে এবং বিপরীত দিকে প্রচারিত আলোর দুটি রশ্মি দ্বারা উত্পন্ন ফেজ পার্থক্য সনাক্তকরণ, প্রক্রিয়াকরণ এবং ফিড ফেরত দিয়ে সনাক্তকরণ প্রক্রিয়া উপলব্ধি করে।

এই পণ্যটি প্রধানত অপটিক্যাল পাথ উপাদান, সার্কিট উপাদান এবং কাঠামোগত উপাদানগুলির সমন্বয়ে গঠিত।এটিতে সাধারণ কাঠামোর বৈশিষ্ট্য রয়েছে, চলন্ত অংশ নেই, পরিধানের অংশ নেই, দ্রুত শুরু, ছোট আকার, হালকা ওজন এবং আরও অনেক কিছু।এবং যে মনোভাব নিয়ন্ত্রণ এবং ক্যারিয়ার পরিমাপ প্রয়োগ করা যেতে পারে.

4.2 রচনা

পণ্যটি প্রধানত নিম্নলিখিত উপাদানগুলির সমন্বয়ে গঠিত:

ক) একটি অপটিক্যাল পাথ সমাবেশ;

খ) সনাক্তকরণ এবং নিয়ন্ত্রণ সংকেত সার্কিট বোর্ড;

গ) অপটিক্যাল ফাইবার রিং কঙ্কাল, শেল এবং অন্যান্য কাঠামোগত অংশ;

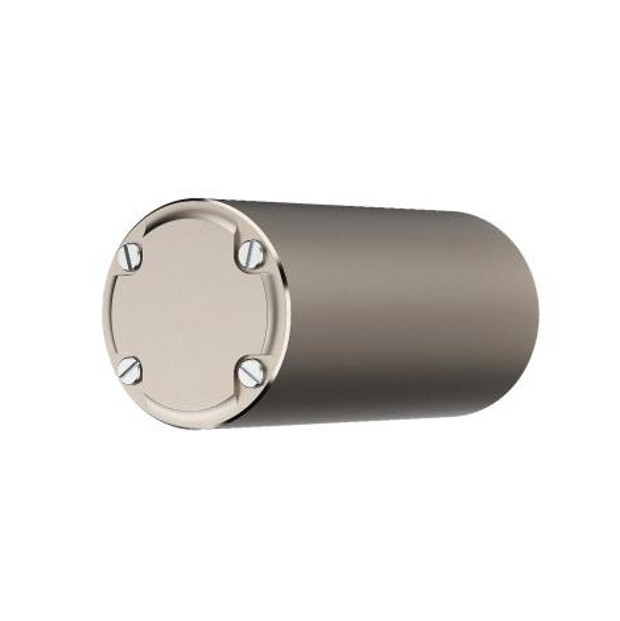

4.3 চেহারা এবং মাত্রা

পণ্যটি নলাকার, যার সামগ্রিক মাত্রা φ24 মিমি × 40 মিমি

চিত্র 1 FCG-24 মাইক্রো-ন্যানো ফাইবার অপটিক জাইরোস্কোপের রূপরেখা অঙ্কন

4.4 ওজন

≤40 গ্রাম।

4.5 অপারেটিং তাপমাত্রা

-40℃~+65℃।

4.6 স্টোরেজ তাপমাত্রা

-55℃~+85℃।

4.7 এলোমেলো কম্পন

র্যান্ডম কম্পন স্তর: 20g, ফ্রিকোয়েন্সি পরিসীমা: 20Hz ~ 2000Hz।

4.9.1 যান্ত্রিক ইন্টারফেস

3 M3 থ্রেড এবং বাহ্যিক যান্ত্রিক সংযোগ সহ পণ্যটির নীচের পৃষ্ঠটি মাউন্টিং পৃষ্ঠ।

চিত্র 2 ইনস্টলেশন মাত্রা

4.9.2 পাওয়ারের প্রয়োজনীয়তা

পণ্যের বাহ্যিক বিদ্যুৎ সরবরাহের দুটি সার্কিট রয়েছে এবং প্রয়োজনীয়তাগুলি সারণি 2 এ দেখানো হয়েছে:

সারণী 2 বাহ্যিক বিদ্যুৎ সরবরাহের প্রয়োজনীয়তা

	+5V
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ	4.85V~5.15V
লহর	20mV
বিদ্যুত্প্রবাহ	0.25A
