অ্যানালগ আউটপুট ন্যানো ফাইবার ডিভাইস FOG সহ মাইক্রো ফাইবার অপটিক জাইরোস্কোপ

ব্র্যান্ড নাম:	Firepower
মডেল নম্বর:	FCG24D
MOQ.:	1
মূল্য:	1600 USD
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	100/মাস

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

আউটপুট মোড:

এনালগ

পরিসীমা:

≥500°/সে

পক্ষপাত (অ্যালান):

≤0.2°/ঘণ্টা

ব্যবহার:

≤0.7w

পাওয়ার সাপ্লাই:

5(±0.15)V

এলোমেলো হাটা:

≤0.1°/√h(1σ)

স্কেল ফ্যাক্টর:

4 mv/°/s

প্যাকেজিং বিবরণ:

স্পঞ্জ+ বক্স

যোগানের ক্ষমতা:

100/মাস

বিশেষভাবে তুলে ধরা:

ন্যানো ফাইবার অপটিক জাইরোস্কোপ

মাইক্রো ফাইবার অপটিক জাইরোস্কোপ

এনালগ আউটপুট ফাইবার অপটিক গাইরো

পণ্যের বিবরণ

অ্যানালগ আউটপুট সহ মাইক্রো ফাইবার অপটিক জাইরোস্কোপ মাইক্রো-ন্যানো ফাইবার ডিভাইস FOG

১ পরিধি

এই নথিতে FCG-24 মাইক্রো-ন্যানো ফাইবার অপটিক জাইরোস্কোপ (সংক্ষেপে পণ্য) ব্যবহারের এবং রক্ষণাবেক্ষণের প্রয়োজনীয়তা এবং পদ্ধতিগুলি উল্লেখ করা হয়েছে।

২ রেফারেন্স এবং স্ট্যান্ডার্ড

GJB1649-1993 ইলেক্ট্রনিক পণ্যের জন্য ESD নিয়ন্ত্রণ প্রোগ্রাম

৩ সংজ্ঞা

কিছুই না।

৪ পণ্যের পরিচিতি

৪.১ পণ্যের সংক্ষিপ্ত বিবরণ

FCG-24 মাইক্রো-ন্যানো ফাইবার অপটিক জাইরোস্কোপ (এরপরে এই পণ্য হিসাবে উল্লেখ করা হয়েছে) হল একটি কৌণিক হার সেন্সর যা অপটিক্সকে অ্যানালগ আউটপুট, মেকানিক্স এবং ইলেকট্রনিক্সের সাথে একত্রিত করে। এটি স্যাগনাক প্রভাবের উপর ভিত্তি করে তৈরি, বিভিন্ন মাইক্রো-ন্যানো ফাইবার ডিভাইসকে একত্রিত করে এবং দুটি আলোর রশ্মি বিপরীত দিকে প্রচার করে উৎপন্ন হওয়া ফেজ পার্থক্যের সনাক্তকরণ, প্রক্রিয়াকরণ এবং প্রতিক্রিয়া জানানোর মাধ্যমে সনাক্তকরণ প্রক্রিয়াটি উপলব্ধি করে।

এই পণ্যটি প্রধানত অপটিক্যাল পাথ উপাদান, সার্কিট উপাদান এবং কাঠামোগত উপাদান দ্বারা গঠিত। এটির সাধারণ গঠন, চলমান অংশ নেই, পরিধানযোগ্য অংশ নেই, দ্রুত শুরু, ছোট আকার, হালকা ওজন ইত্যাদি বৈশিষ্ট্য রয়েছে। এবং এটি ক্যারিয়ারের অ্যাটিটিউড নিয়ন্ত্রণ এবং পরিমাপের জন্য ব্যবহার করা যেতে পারে।

৪.২ গঠন

পণ্যটি প্রধানত নিম্নলিখিত উপাদানগুলি নিয়ে গঠিত:

ক) একটি অপটিক্যাল পাথ অ্যাসেম্বলি;

খ) সনাক্তকরণ এবং নিয়ন্ত্রণ সংকেত সার্কিট বোর্ড;

গ) অপটিক্যাল ফাইবার রিং কঙ্কাল, শেল এবং অন্যান্য কাঠামোগত অংশ;

৪.৩ চেহারা এবং মাত্রা

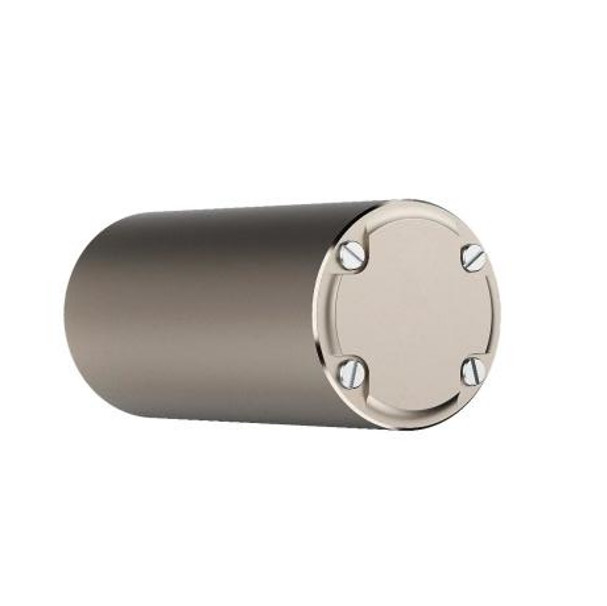

পণ্যটি নলাকার, যার সামগ্রিক মাত্রা হল φ24 মিমি × 40 মিমি

চিত্র ১ FCG-24 মাইক্রো-ন্যানো ফাইবার অপটিক জাইরোস্কোপের রূপরেখা অঙ্কন

৪.৪ ওজন

≤40g।

৪.৫ অপারেটিং তাপমাত্রা

-40℃~+65℃।

৪.৬ স্টোরেজ তাপমাত্রা

-55℃~+85℃।

৪.৭ র্যান্ডম কম্পন

র্যান্ডম কম্পন স্তর: 20g, কম্পাঙ্ক পরিসীমা: 20Hz ~ 2000Hz।

সারণী ১ প্রধান পারফরম্যান্স প্যারামিটার

আইটেম	FOG24D	ইউনিট
আউটপুট মোড	অ্যানালগ
সংযোজক	ওয়েল্ডিং প্লেট
অক্ষ	১
খরচ	≤0.7	w
বিদ্যুৎ সরবরাহ	5(±0.15)	V
র্যান্ডম ওয়াক	≤0.1	°/√h(1σ)
পরিসর	≥500	°/s
পক্ষপাত (10s,1σ)	≤2	°/h
পক্ষপাত (অ্যালান)	≤0.2	°/h
পক্ষপাত পুনরাবৃত্তিযোগ্যতা (অ্যালান)	≤0.2	°/h
স্কেল ফ্যাক্টর	4	mv/° /s
স্কেল ফ্যাক্টর নন-লিনিয়ারিটি	≤1000	PPM(1σ)
শুরু করার সময়	≤1	s
ব্যান্ডউইথ	450	Hz
ওয়ার্কিং তাপমাত্রা	-45~+70	℃
সংরক্ষণ তাপমাত্রা	-55~+85	℃
কম্পন	20~2000,0.04	Hz,g²/Hz
মাত্রা	Φ24*40	মিমি
ওজন	≤30	g

৪.৯.১ যান্ত্রিক ইন্টারফেস

পণ্যের নীচের পৃষ্ঠটি মাউন্টিং পৃষ্ঠ, যার ৩টি M3 থ্রেড এবং বাহ্যিক যান্ত্রিক সংযোগ রয়েছে।

চিত্র ২ ইনস্টলেশন মাত্রা

৪.৯.২ পাওয়ার প্রয়োজনীয়তা

পণ্যটিতে বাহ্যিক বিদ্যুৎ সরবরাহের দুটি সার্কিট রয়েছে এবং প্রয়োজনীয়তাগুলি সারণী ২-এ দেখানো হয়েছে:

সারণী ২ বাহ্যিক বিদ্যুৎ সরবরাহ প্রয়োজনীয়তা

	+5V
ভোল্টেজ	4.85V~5.15V
রিপল	20mV
বৈদ্যুতিক কারেন্ট	0.25A
