উচ্চ স্থিতিশীলতা একক অক্ষ ফাইবার অপটিক জাইরো ন্যাভিগেশন সিস্টেমের জন্য RS422 আউটপুট সহ

ব্র্যান্ড নাম:	Firepower
মডেল নম্বর:	F50
MOQ.:	1
মূল্য:	আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	200/মাস

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

গতিশীল পরিসীমা:

±500°/সে

শূন্য পক্ষপাত স্থায়িত্ব:

≤0.5°/ঘণ্টা

জিরো-বায়াস পুনরাবৃত্তিযোগ্যতার সময়:

≤0.5°/ঘণ্টা

এলোমেলো হাঁটার সহগ:

≤0.006% √ঘ

স্কেল ফ্যাক্টর অরৈখিকতা:

≤30ppm

সরবরাহ ভোল্টেজ:

+5V

কম্পন:

20~2000Hz, 0.06g²/Hz

ইন্টারফেস:

আরএস-422

প্যাকেজিং বিবরণ:

স্পঞ্জ+ বক্স

যোগানের ক্ষমতা:

200/মাস

বিশেষভাবে তুলে ধরা:

ফগ ফাইবার অপটিক গাইরো

20 পিপিএম ফাইবার অপটিক গাইরো

5 ভি ফগ গাইরোস্কোপ

পণ্যের বিবরণ

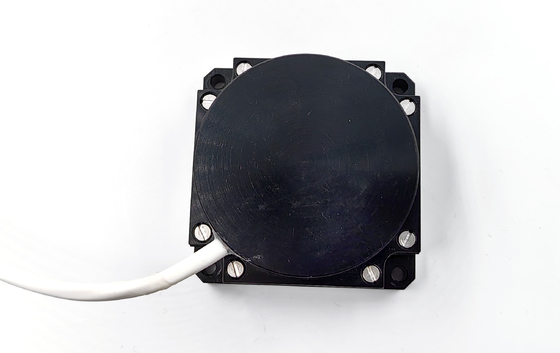

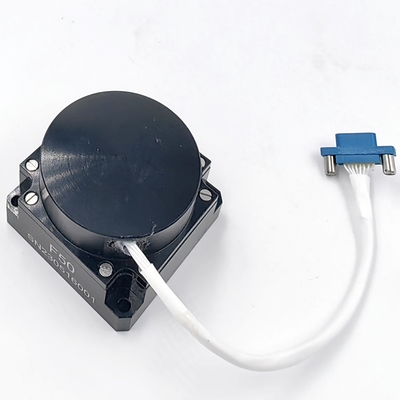

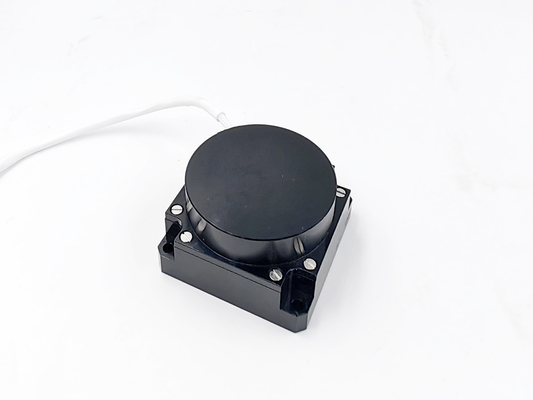

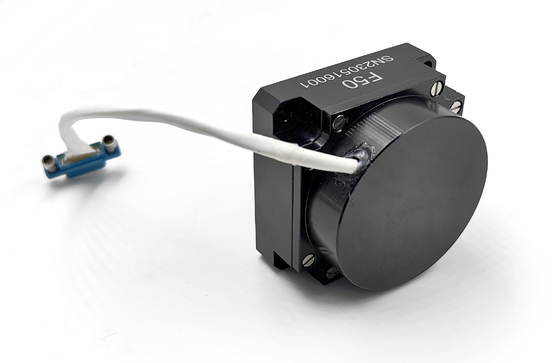

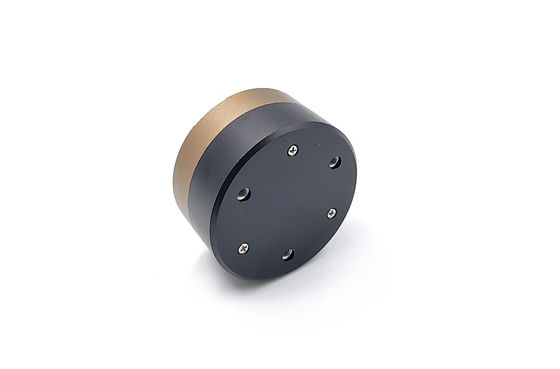

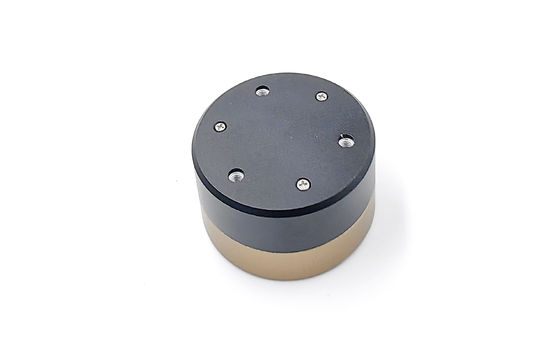

উচ্চ স্থিতিশীলতা একক অক্ষ ফাইবার অপটিক জাইরো ন্যাভিগেশন সিস্টেমের জন্য RS422 আউটপুট সহ

পণ্যের বর্ণনা

এফ৫০ সিঙ্গল-অক্সিস ফাইবার অপটিক জাইরোস্কোপ একটি সম্পূর্ণ সলিড-স্টেট মিডিয়াম-প্রিসিশন অ্যাঙ্গুলার রেট ইনার্শিয়াল সেন্সর ডিভাইস যা আলো, যন্ত্রপাতি এবং বিদ্যুৎকে একীভূত করে।পণ্য উচ্চ নির্ভুলতা বৈশিষ্ট্য আছে, ছোট আকার, হালকা ওজন, উচ্চ নির্ভরযোগ্যতা এবং উচ্চ খরচ কর্মক্ষমতা।

পণ্যটির শূন্য পক্ষপাতের স্থিতিশীলতা 0.5°/h (10s smooth) এর চেয়ে কম বা সমান, প্রতিক্রিয়া ফ্রিকোয়েন্সি ব্যান্ডউইথ, +5V DC পাওয়ার সাপ্লাই, পাওয়ার 4W এর কম,এবং RS422 ডিজিটাল যোগাযোগ পদ্ধতি গৃহীত হয়, যা ব্যবহারকারীদের ব্যবহারের জন্য সুবিধাজনক, এবং ঐতিহ্যগত যান্ত্রিক gyroscope প্রতিস্থাপন করার জন্য একটি আদর্শ স্থিতিস্থাপক ডিভাইস।

অ্যাপ্লিকেশন এলাকাঃ মাঝারি নির্ভুলতা ইনার্শিয়াল নেভিগেশন সিস্টেম, অবস্থান এবং ওরিয়েন্টেশন সিস্টেম, অবস্থান পরিমাপ সিস্টেম, সার্ভো স্থিতিশীল সিস্টেম ইত্যাদিতে অ্যাপ্লিকেশন।

রচনা

(ক) অপটিক্যাল পাথ ইউনিটঃ এরবিয়াম-ডোপযুক্ত আলোর উৎস, ফাইবার রিং, ইন্টিগ্রেটেড অপটিক্যাল ফেজ মডুলার, ফাইবার কপলার, ফটোডেটেক্টর সহ;
(খ) সার্কিট ইউনিটঃ আলোর উৎস ড্রাইভিং সার্কিট, সনাক্তকরণ এবং নিয়ন্ত্রণ সংকেত সার্কিট বোর্ড;
গ) জাইরো স্ট্রাকচারাল পার্টস।

প্রযুক্তিগত পরামিতি

প্রকল্প	ইউনিট	F50A	F50B	F50C
পরিমাপ পরিসীমা	/s	-৫০০ ~ +৫০০
শূন্য পক্ষপাতের স্থিতিশীলতা	°/ঘন্টা, ১০ সেকেন্ড	≤০05	≤০1	≤০2
শূন্য পক্ষপাত পুনরাবৃত্তিযোগ্যতা	°/ঘন্টা	≤০05	≤০1	≤০2
এলোমেলো হাঁটার সহগ	% √h	≤০006	≤০01	≤০02
স্কেল ফ্যাক্টর অ-রৈখিকতা	পিপিএম	≤30	≤40	≤৫০
স্কেল ফ্যাক্টর পুনরাবৃত্তিযোগ্যতা	পিপিএম	≤30	≤40	≤৫০
স্কেল ফ্যাক্টর অসাম্যতা	পিপিএম	≤30	≤40	≤৫০
শুরু সময়	এস	≤১
ব্যান্ডউইথ	হার্টজ	500
পাওয়ার সাপ্লাই	V	±5±0.15
শক্তি	ডব্লিউ	≤6
অপারেটিং তাপমাত্রা	°C	-৪০ ~ +৭০
সংরক্ষণের তাপমাত্রা	°C	-৫৫ ~ +৮৫
কম্পন	হার্টজ,জি২/হার্টজ	২০-২০০০,0.06
প্রভাব	g,ms	3,011
বাউড রেট	বিপিএস	৯২১৬০০ ((কস্টমাইজযোগ্য)
আউটপুট মোড	/	আরএস-৪২২
সংযোগকারী	/	J30J-15TJL/(কাস্টমাইজযোগ্য)
সামগ্রিক মাত্রা	মিমি	৫০৫০৩২
ইনস্টলেশনের মাত্রা	মিমি	৪৩*৪৩

আকৃতি এবং ইনস্টলেশনের মাত্রা

সামগ্রিক মাত্রাঃ (ইউনিটঃ মিমি)
Φ50 X 36 (OD X H)
মনিটরিং ফেস 50 X 50mm
ইনস্টলেশনের মাত্রাঃ 41 X 41, 4 M3 স্ক্রু
ওজন:220±৩০ গ্রাম

উচ্চ স্থিতিশীলতা একক অক্ষ ফাইবার অপটিক জাইরো ন্যাভিগেশন সিস্টেমের জন্য RS422 আউটপুট সহ 0
