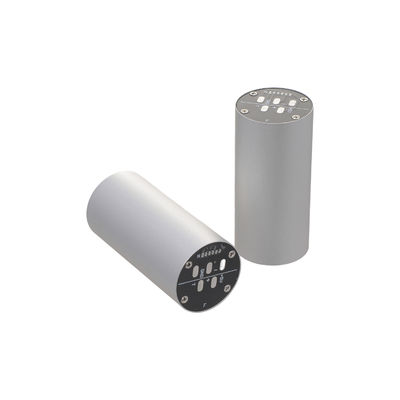

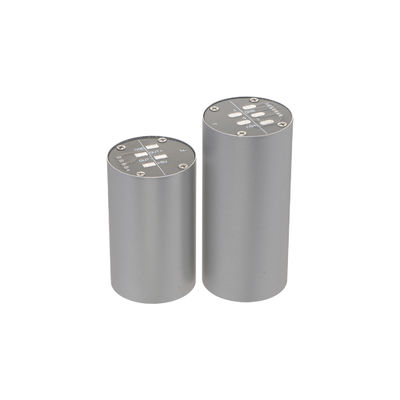

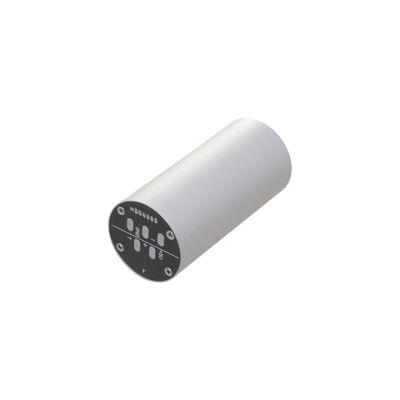

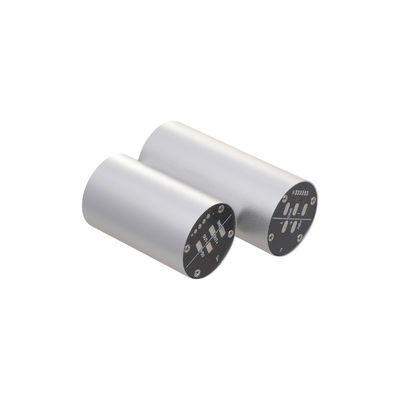

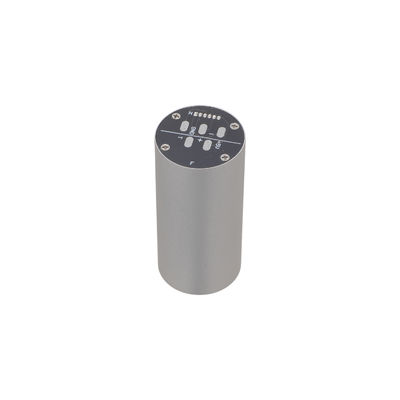

কম বায়াস স্থিতিশীলতা সম্পন্ন ফাইবার অপটিক জাইরো একক অক্ষের ওপেন লুপ ফাইবার অপটিক জাইরো সেন্সর

ব্র্যান্ড নাম:	Firepower
মডেল নম্বর:	এমএফওজি -091 এ
MOQ.:	1
মূল্য:	2500~10000 USD
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	200/মাস

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

শূন্য পক্ষপাত স্থায়িত্ব:

≤2 °/ঘন্টা

জিরো-বায়াস স্থায়িত্ব (:

≤2 °/ঘন্টা

এলোমেলো হাটা:

≤0.04°/√h(1σ)

আকার:

24x51.6 মিমি

স্টোরেজ তাপমাত্রা:

-55~+85℃

অ্যাপ্লিকেশন:

বিমানের ফ্লাইট কন্ট্রোল এবং নেভিগেশন

প্যাকেজিং বিবরণ:

স্পঞ্জ+ বক্স

যোগানের ক্ষমতা:

200/মাস

বিশেষভাবে তুলে ধরা:

একক অক্ষ ফাইবার অপটিক গাইরো সেন্সর

ক্লোজ লুপ ফাইবার অপটিক গাইরো

FOG ফাইবার অপটিক গাইরো সেন্সর

পণ্যের বিবরণ

নিম্ন স্থিতিশীলতা সম্পন্ন ফাইবার অপটিক জাইরো একক অক্ষের ওপেন লুপ ফাইবার অপটিক জাইরো সেন্সর

এর জন্য তৈরি করা হয়েছেকঠিন শিল্প ও ক্ষেত্র অ্যাপ্লিকেশন, MFOG-091A একত্রিত করে নির্ভুল অপটিক্যাল প্রযুক্তি এবং শক্তিশালী যান্ত্রিক নকশা। এটি কম্পন (20g, 20-2000Hz) এর অধীনে সঠিক কর্মক্ষমতা এবং চরম তাপমাত্রা বজায় রাখে। দ্রুত স্টার্টআপ, সহজ গঠন, এবং দীর্ঘ পরিষেবা জীবন সহ, এটি Fizoptika VG091-এর আদর্শ বিকল্প মেরিন, মাইনিং এবং যানবাহন স্থিতিশীলতা সিস্টেমগুলির জন্য।

গঠন

অপটিক্যাল পাথ অ্যাসেম্বলি
সনাক্তকরণ এবং নিয়ন্ত্রণ সংকেত সার্কিট বোর্ড
অপটিক্যাল ফাইবার রিং কঙ্কাল, শেল এবং অন্যান্য কাঠামোগত অংশ

চেহারা এবং মাত্রা

পণ্যটি নলাকার, যার সামগ্রিক মাত্রা হল φ24mm × 51.6mm

ওজন

≤30g

অপারেটিং তাপমাত্রা

-40℃ থেকে +70℃

সংরক্ষণ তাপমাত্রা

-55℃ থেকে +85℃

র্যান্ডম কম্পন

র্যান্ডম কম্পন স্তর: 20g, কম্পাঙ্ক পরিসীমা: 20Hz থেকে 2000Hz

প্রধান কর্মক্ষমতা পরামিতি

ক্রমিক সংখ্যা	প্রকল্প	কর্মক্ষমতা সূচক
1	পরিসর (°/s)	±300
2	স্কেল ফ্যাক্টর	7±0.7mv/o/s
3	স্কেল ফ্যাক্টর অ-রৈখিকতা (ppm)	≤1000
4	শূন্য-পক্ষপাত স্থিতিশীলতা (10s, 1σ, °/H)	≤2
5	শূন্য-পক্ষপাত পুনরাবৃত্তিযোগ্যতা (1σ, °/H)	≤2
6	কৌণিক র্যান্ডম ওয়াক (°/H 1/2)	≤0.04
7	শূন্য পক্ষপাত (°/s)	≤0.05
8	ব্যান্ডউইথ 3dB ব্যান্ড প্রস্থ (Hz)	≥450
9	বিদ্যুৎ সরবরাহ (V)	5±0.15
10	বিদ্যুৎ খরচ (W)	≤0.7
11	মাত্রা (মিমি)	φ24×51.6

যান্ত্রিক এবং বৈদ্যুতিক ইন্টারফেস

যান্ত্রিক ইন্টারফেস

পণ্যের নলাকার পৃষ্ঠটি ইনস্টলেশন পৃষ্ঠ, এবং ক্ল্যাম্পটি ইনস্টলেশনের জন্য ব্যবহৃত হয়।

বিদ্যুৎ প্রয়োজনীয়তা

	+5V
ভোল্টেজ	4.85V থেকে 5.15V
রিপল	20mV
বৈদ্যুতিক কারেন্ট	0.2A

বৈদ্যুতিক ইন্টারফেস

MFOG-091A মাইক্রো-ন্যানো ফাইবার অপটিক জাইরোস্কোপটি বন্ডিং প্যাডের মাধ্যমে বাইরে থেকে বৈদ্যুতিকভাবে সংযুক্ত।

সংখ্যা	সংজ্ঞা	মন্তব্য
1	5V
2	আউট-	ডিফারেনশিয়াল আউটপুট
3	আউট+
4	GND	পাওয়ার গ্রাউন্ড

আউটপুট ইম্পিডেন্স 1 kΩ, ডিফারেনশিয়াল অ্যানালগ ভোল্টেজ আউটপুট।

চিত্র 2: নোড সংজ্ঞা
