পজিশনিং এবং ওরিয়েন্টেশন সিস্টেমের জন্য ইনার্শিয়াল অপটিক গিরোস্কোপ

ব্র্যান্ড নাম:	Firepower
মডেল নম্বর:	এমএফওজি -091 এ
MOQ.:	1
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	50/মাস

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

জিরো বায়াস পুনরাবৃত্তিযোগ্যতা:

≤2 °/ঘন্টা

পক্ষপাত পুনরাবৃত্তিযোগ্যতা:

2°/ঘন্টা

সর্বোচ্চ কৌণিক হার:

±300°/সে

পাওয়ার সাপ্লাই:

5±0.25V

সামগ্রিক মাত্রা:

24x51.6 মিমি

স্কেল ফ্যাক্টর অরৈখিকতা:

<1000ppm

প্যাকেজিং বিবরণ:

স্পঞ্জ+ বক্স

যোগানের ক্ষমতা:

50/মাস

বিশেষভাবে তুলে ধরা:

ইনর্শিয়াল অপটিক জাইরোস্কোপ

ওরিয়েন্টেশন সিস্টেম অপটিক জাইরোস্কোপ

পজিশনিং অপটিক জাইরোস্কোপ

পণ্যের বিবরণ

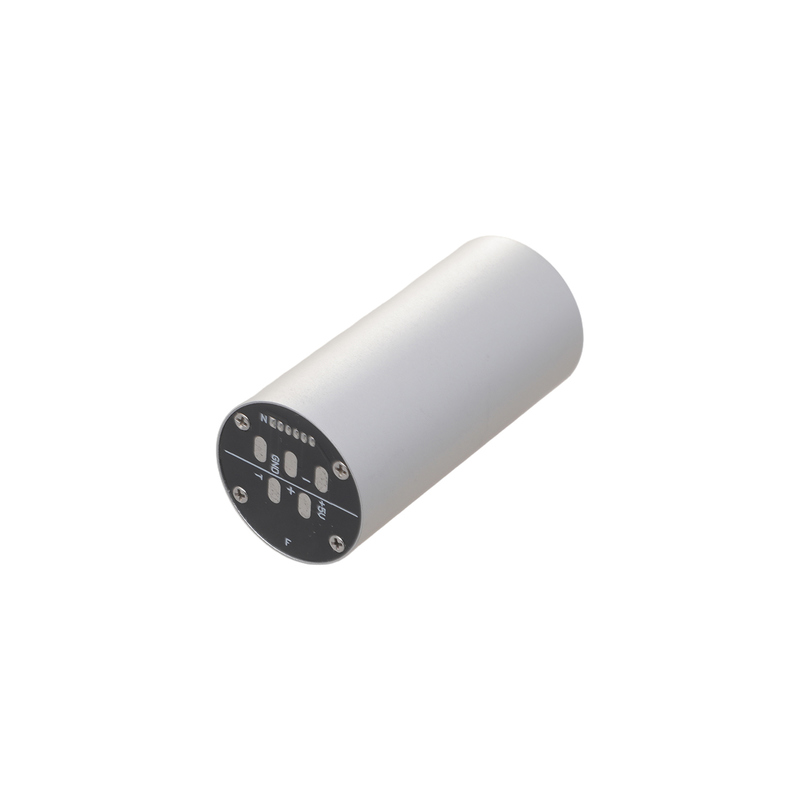

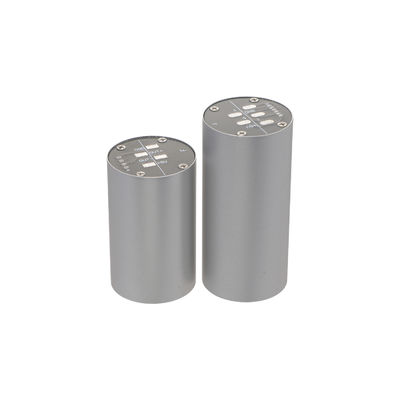

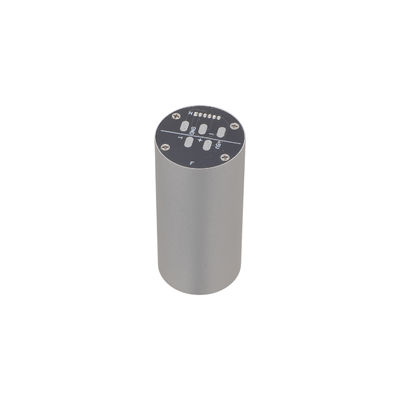

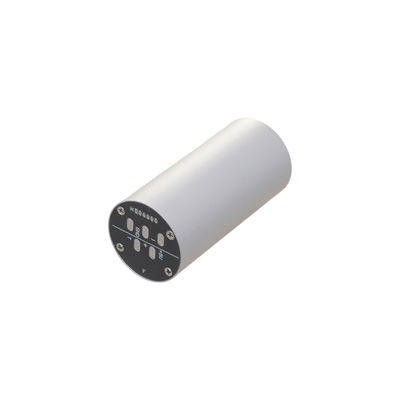

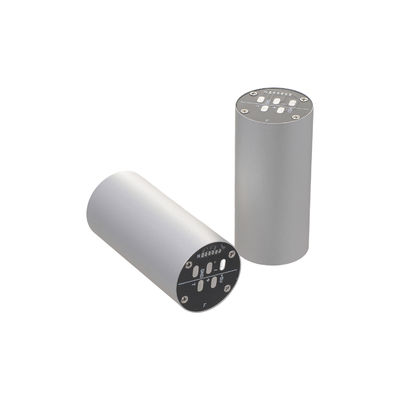

MFOG-091A জড়তা অপটিক্যাল জাইরোস্কোপ

MFOG-091A, মনুষ্যবিহীন বিমান এবং গ্রাউন্ড প্ল্যাটফর্মের জন্য তৈরি করা হয়েছে, যা কম ড্রিফট এবং বিস্তৃত ব্যান্ডউইথ (≥450Hz) সহ উচ্চ-নির্ভুল কৌণিক হার সনাক্তকরণ প্রদান করে। এর কমপ্যাক্ট ডিজাইন এবং কম বিদ্যুত খরচ (≤0.7W) এটিকে UAV নেভিগেশন, ফ্লাইট স্থিতিশীলতা এবং স্বায়ত্তশাসিত নিয়ন্ত্রণের জন্য আদর্শ করে তোলে। ইউনিটটি যান্ত্রিকভাবে এবং বৈদ্যুতিকভাবে Fizoptika VG091-এর সাথে সামঞ্জস্যপূর্ণ, যা বিদ্যমান সিস্টেমে নির্বিঘ্ন একীকরণ নিশ্চিত করে।

পণ্যের গঠন

অপটিক্যাল পাথ অ্যাসেম্বলি
সনাক্তকরণ এবং নিয়ন্ত্রণ সংকেত সার্কিট বোর্ড
অপটিক্যাল ফাইবার রিং কঙ্কাল, শেল এবং অন্যান্য কাঠামোগত অংশ

শারীরিক বৈশিষ্ট্য

মাত্রা: φ24mm × 51.6mm (নলাকার)

ওজন: ≤30g

পরিবেশগত বৈশিষ্ট্য

অপারেটিং তাপমাত্রা: -40℃ থেকে +70℃

সংরক্ষণ তাপমাত্রা: -55℃ থেকে +85℃

র্যান্ডম কম্পন: 20g, 20Hz-2000Hz

কর্মক্ষমতা পরামিতি

পরামিতি	স্পেসিফিকেশন
পরিসর (°/s)	±300
স্কেল ফ্যাক্টর	7±0.7mv/o/s
স্কেল ফ্যাক্টর অ-রৈখিকতা (ppm)	≤1000
শূন্য-পক্ষপাত স্থিতিশীলতা (10s, 1σ, °/H)	≤2
শূন্য-পক্ষপাত পুনরাবৃত্তিযোগ্যতা (1σ, °/H)	≤2
কৌণিক র্যান্ডম ওয়াক (°/H 1/2)	≤0.04
শূন্য পক্ষপাত (°/s)	≤0.05
ব্যান্ডউইথ 3dB ব্যান্ড প্রস্থ (Hz)	≥450
বিদ্যুৎ সরবরাহ (V)	5±0.15
বিদ্যুৎ খরচ (W)	≤0.7

যান্ত্রিক এবং বৈদ্যুতিক ইন্টারফেস

ইনস্টলেশন:নলাকার পৃষ্ঠ ক্ল্যাম্প মাউন্টিং

বিদ্যুৎ প্রয়োজনীয়তা

পরামিতি	স্পেসিফিকেশন
ভোল্টেজ	4.85V-5.15V
রিপল	20mV
কারেন্ট	0.2A

বৈদ্যুতিক ইন্টারফেস সংজ্ঞা

পিন	সংজ্ঞা	নোট
1	5V
2	আউট-	ডিফারেনশিয়াল আউটপুট
3	আউট+
4	GND	পাওয়ার গ্রাউন্ড

আউটপুট ইম্পিডেন্স: 1 kΩ, ডিফারেনশিয়াল অ্যানালগ ভোল্টেজ আউটপুট
