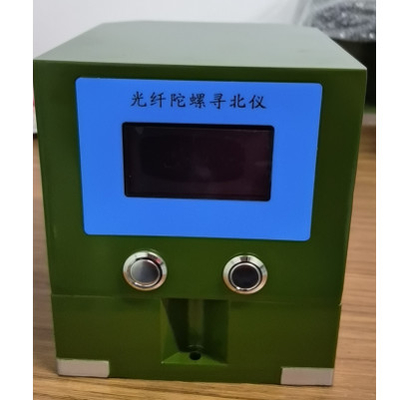

0.1deg নর্থ সিকিং গাইরো 3 এক্সেস নর্থ সেন্সর Rs422 ইন্টারফেস

0.১ ডিগ্রি উত্তর অনুসন্ধান নির্ভুলতা সেন্সর ফাইবার উত্তর অনুসন্ধান সেন্সর

পরিবেশগত প্রয়োজনীয়তা

১) কাজের তাপমাত্রাঃ -৪০°C+৬৫°C;

2) সঞ্চয় তাপমাত্রাঃ -45°C+70°C।

3) বালু ও ধুলোঃ GJB150-এর ২ নং অনুচ্ছেদে উল্লিখিত বালু ও ধূলিকণা অবস্থার অধীনে।12, ফাইবার অপটিক জাইরোস্কোপ নর্থ ফাইন্ডারে নিম্নলিখিত অবস্থা ঘটবে নাঃ

a. সংগঠনটি খুব শক্ত, আটকে আছে বা খারাপভাবে কাজ করছে;

b. বৈদ্যুতিক উপাদানগুলি শর্ট সার্কিটে রয়েছে বা স্বাভাবিকভাবে কাজ করতে পারে না;

গ. অভ্যন্তরীণ যান্ত্রিক অংশ ধুলোযুক্ত।

৪) লবণ কুয়াশা

ফাইবার অপটিক জাইরোস্কোপ নর্থ ফাইন্ডার GJB150 এর লবণ স্প্রে শর্ত পূরণ করা উচিত।11.

৫) আর্দ্র ও গরম পরিবেশ

আপেক্ষিক আর্দ্রতাঃ 95%; তাপমাত্রাঃ 30±2 ̊C; 72 ঘন্টা সংরক্ষণের সময়।

আইসোলেশন প্রতিরোধের 2 MΩ এর কম হওয়া উচিত নয়, ধাতব পৃষ্ঠটি ক্ষয় করা উচিত নয়, এবং লেপটি ফোস্কা বা ছিঁড়ে যাওয়া উচিত নয়, এবং এটি স্বাভাবিকভাবে কাজ করতে পারে।

6) কম্পন পরিবেশ

সিনোসাইডাল স্ক্যানিং কম্পন পরিবেশের প্রয়োজনীয়তা

ফ্রিকোয়েন্সি পরিসীমাঃ 5Hz~5.5Hz, কম্পন স্থানচ্যুতি (দ্বৈত ব্যাপ্তি) 25.4mm

ফ্রিকোয়েন্সি পরিসীমাঃ 5.5Hz~200Hz, কম্পন ত্বরণ 1.5g;

স্ক্যান সময়ঃ ১২ মিনিট।

কম্পনের দিকঃ ৩টি অক্ষ (এক্স অক্ষ, ওয়াই অক্ষ, জেড অক্ষ);

প্রতিটি অক্ষঃ ২ ঘন্টা;

7) পরিবেশগত অবস্থার উপর প্রভাব

প্রভাব তরঙ্গরূপঃ অর্ধ-সাইনস পালস

সর্বোচ্চ ত্বরণঃ ২০ গ্রাম, পালস প্রস্থ ১১ এমএস,

প্রতিটি অক্ষের জন্য আঘাতের সংখ্যা (এক্স-অক্ষ, ওয়াই-অক্ষ, জেড-অক্ষ): ৩

8) দুর্ঘটনার পরিবেশগত অবস্থা

সর্বোচ্চ ত্বরণঃ ১০ গ্রাম

পালস প্রস্থঃ 16ms

সংঘর্ষের হারঃ উল্লম্ব অক্ষ 80 বার/মিনিট

সংঘর্ষের সময়ঃ 1000±10 বার

সংঘর্ষের দিকঃ উল্লম্ব ইনস্টলেশন সমতল

9) স্পোর্টস কারের জন্য পরিবেশগত প্রয়োজনীয়তা

রাস্তার স্পোর্টস কারটির মাইলিং ৫০০ কিলোমিটার।

ধূসর রাস্তা এবং পাথর রাস্তাঃ গতি 20-30 কিমি / ঘন্টা, 300 কিমি।

অ্যাসফাল্ট রাস্তা এবং কংক্রিট রাস্তাঃ গাড়ির গতি 30-40 কিমি / ঘন্টা, 200 কিমি।

১০) ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্য

বৈদ্যুতিন চৌম্বকীয় সামঞ্জস্যতা GJB151A-97 "সামরিক সরঞ্জাম এবং উপসিস্টেমের বৈদ্যুতিন চৌম্বকীয় নির্গমন এবং সংবেদনশীলতার প্রয়োজনীয়তা" এর প্রাসঙ্গিক প্রয়োজনীয়তা উল্লেখ করে।

১১) চৌম্বকীয় ক্ষেত্র

ম্যাগনেটিক ইনডাকশন তীব্রতা (3±0.5) ×10-4T এর শর্তে জাইরো নর্থফাইন্ডারের পারফরম্যান্স বৈশিষ্ট্যগুলি প্রযুক্তিগত সূচকের প্রয়োজনীয়তা পূরণ করা উচিত।

বৈদ্যুতিক পারফরম্যান্স

1) নিরোধক প্রতিরোধের

জাইরো নর্থফাইন্ডারের স্বাধীন সার্কিটগুলির মধ্যে এবং সার্কিট এবং হাউজিংয়ের মধ্যে বিচ্ছিন্ন প্রতিরোধের মানক বায়ুমণ্ডলীয় অবস্থার অধীনে 100 MΩ এর কম হওয়া উচিত নয়।

বাহ্যিক ইন্টারফেস

1.1.১ ২৪ ভি ± ৪ ভি পাওয়ার ইনপুট সহ।

1.1.২ সিরিয়াল পোর্ট আউটপুট ফাংশন সহ, সিরিয়াল পোর্ট আউটপুট নিম্নরূপ সংজ্ঞায়িত করা হয়ঃ

বাহ্যিক যোগাযোগ পোর্টটি RS422 সিরিয়াল ইন্টারফেস ফর্ম গ্রহণ করে, 1 টি স্টার্ট বিট, 8 টি ডেটা বিট, 1 টি স্টপ বিট, কোনও সমতা নেই এবং 9600 বিপিএস এর বাউড রেট রয়েছে। ডেটা এএসআইসি ফর্ম্যাটে।
