অবস্থান 3 অক্ষ টার্নটেবল UUT যান্ত্রিক কাঠামো তাপমাত্রা বাক্স সহ

ব্র্যান্ড নাম:	Firepower
মডেল নম্বর:	3A50
MOQ.:	1
মূল্য:	আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী:	এল/সি, টি/টি

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

পণ্যের নাম:

ট্রায়াক্সিয়াল টার্নটেবল

সর্বোচ্চ ওজন লোড করুন:

50 কেজি

লোড সর্বোচ্চ আকার:

450×400×350 মিমি

কাঠামো:

ইউইউটি

টেবিলের উপরে ব্যাসার্ধ:

550 মিমি

তিন অক্ষের ছেদ:

0.২৫ মিলিমিটার ব্যাসার্ধের বল

অবস্থান নির্ভুলতা:

±3″

বিশেষভাবে তুলে ধরা:

অবস্থান 3 অক্ষ ঘূর্ণায়মান

3 অক্ষ ঘূর্ণায়মান UUT

তাপমাত্রা বক্স 3 অক্ষ ঘূর্ণনযোগ্য

পণ্যের বিবরণ

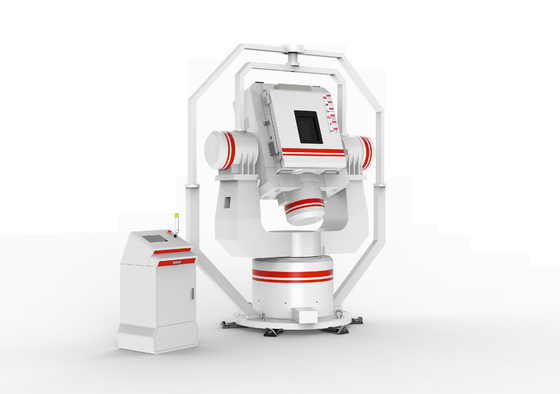

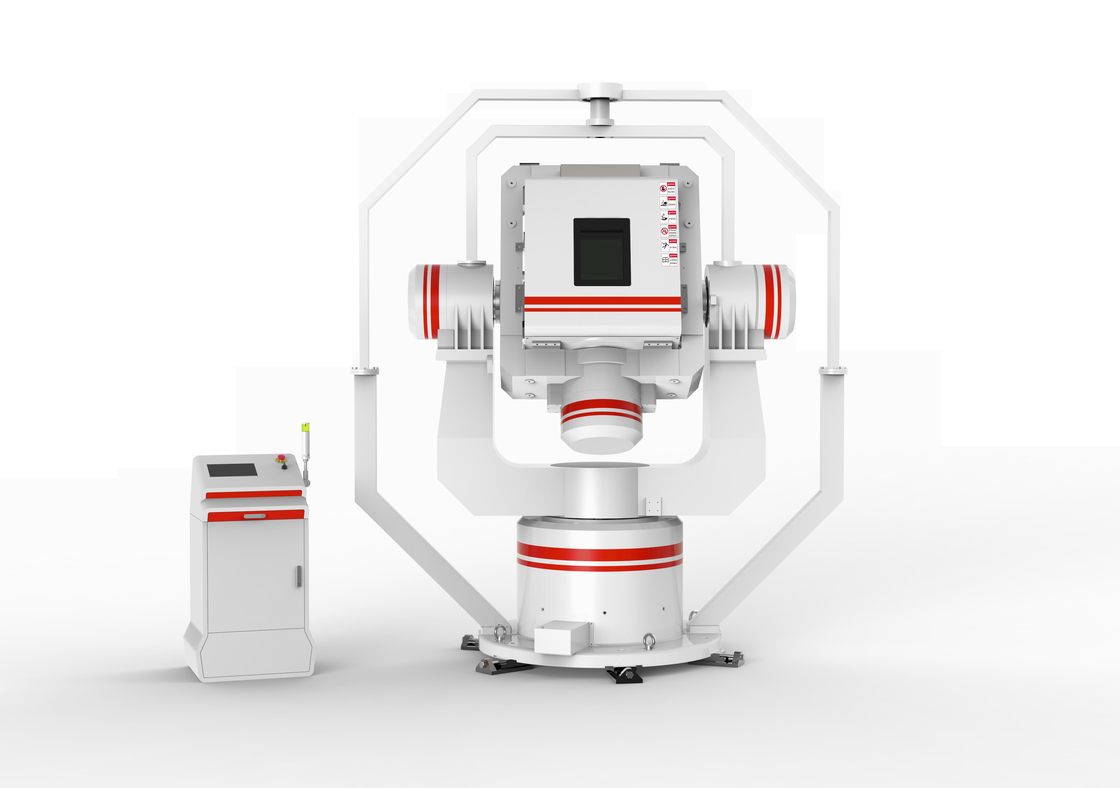

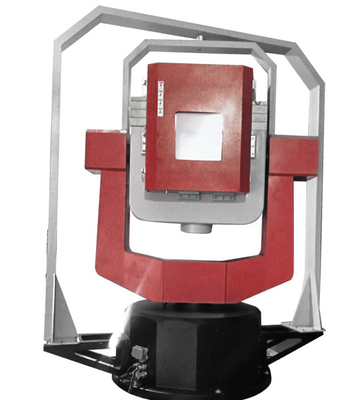

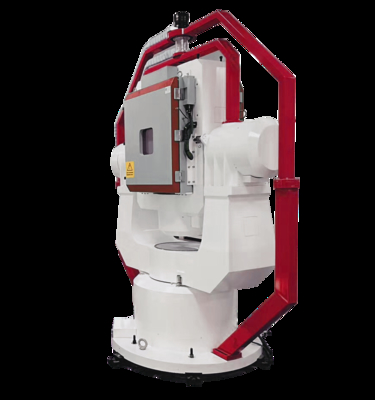

অবস্থান ৩ অক্ষের টার্নটেবল ইউইউটি মেকানিক্যাল স্ট্রাকচার তাপমাত্রা বক্স সহ

পণ্য ওভারভিউ

জারক নেভিগেশন পরীক্ষা এবং মোশন সিমুলেশন অ্যাপ্লিকেশনের জন্য উচ্চ-নির্ভুলতা সম্পন্ন তাপমাত্রা চেম্বার সহ থ্রি-অ্যাক্সিস টার্নটেবল। প্রচলিত থ্রি-অ্যাক্সিস কনফিগারেশনে বা সমন্বিত তাপমাত্রা নিয়ন্ত্রণ ক্ষমতা সহ উপলব্ধ।

মূল বৈশিষ্ট্যসমূহ

বৈশিষ্ট্য	মান
পণ্যের নাম	ট্রাইঅ্যাক্সিয়াল টার্নটেবল
সর্বোচ্চ লোড ওজন	50 কেজি
সর্বোচ্চ লোডের আকার	450 × 400 × 350 মিমি
গঠন	ইউইউটি
টেবিল টপের ব্যাস	550 মিমি
থ্রি অ্যাক্সিস ইন্টারসেকশন	বলের ব্যাসার্ধ 0.25 মিমি
অবস্থান নির্ভুলতা	±3"

পণ্যের বৈশিষ্ট্য

প্রচলিত থ্রি-অ্যাক্সিস কনফিগারেশনে বা সমন্বিত তাপমাত্রা চেম্বার সহ উপলব্ধ
সঠিক গতি নিয়ন্ত্রণের জন্য ইউইউটি যান্ত্রিক কাঠামো
সমস্ত অক্ষ জুড়ে অবস্থান, গতি এবং সুইং ফাংশন
ওভার-রেট, ওভার-কারেন্ট এবং ওভার-ভোল্টেজ সুরক্ষা সহ ব্যাপক সুরক্ষা ব্যবস্থা
তাপমাত্রা চেম্বার এবং ভ্যাকুয়াম বক্স সহ ঐচ্ছিক পরিবেশগত পরীক্ষা

প্রযুক্তিগত পরামিতি

যান্ত্রিক বৈশিষ্ট্য
সর্বোচ্চ লোড ওজন	50 কেজি
সর্বোচ্চ লোডের আকার	450 × 400 × 350 মিমি
টেবিল টপের ব্যাস	550 মিমি
থ্রি অ্যাক্সিস ইন্টারসেকশন	বলের ব্যাসার্ধ 0.25 মিমি (প্রক্রিয়া নিশ্চিতকরণ)
ঘূর্ণন নির্ভুলতা
নত ঘূর্ণন নির্ভুলতা	পিচ ±3"; রোল ±3"; হেডিং ±3"
থ্রি অ্যাক্সিস উল্লম্বতা	পিচ এবং রোল অক্ষ ±3"
থ্রি অ্যাক্সিস কৌণিক অবস্থান নির্ভুলতা	±3"
থ্রি অ্যাক্সিস কৌণিক অবস্থান পুনরাবৃত্তিযোগ্যতা	2"
থ্রি অ্যাক্সিস ঘূর্ণন পরিসীমা	ক্রমাগত
কৌণিক হার পরিসীমা
রোল	±0.001°/s~500°/s
পিচ	±0.001°/s~400°/s
হেডিং	±0.01°/s~400°/s
কর্মক্ষমতা বৈশিষ্ট্য
সর্বোচ্চ কৌণিক ত্বরণ (লোড সহ)	রোল 1000°/s², পিচ 600°/s², হেডিং 400°/s²
গতির মসৃণতা	360° এর বেশি, সম্পূর্ণ গতি 0.001°/s
গতির নির্ভুলতা	360° গড় ±5×10⁻⁵ (50PPM), 10° গড় ±1×10⁻⁴ (100PPM), 1° গড় ±1×10⁻³ (1000PPM)
গতির রেজোলিউশন	0.0001°/s
সিস্টেম ব্যান্ডউইথ (-3dB)	রোল 15Hz, পিচ 10Hz, হেডিং 8Hz
তাপমাত্রা চেম্বার
কুলিং পদ্ধতি	যান্ত্রিক কুলিং
তাপমাত্রা পরিসীমা	সর্বনিম্ন -65°C, সর্বোচ্চ +90°C, গড় 25°C
তাপমাত্রা গ্রেডিয়েন্ট	ইতিবাচক 1.0°C/মিনিট; নেতিবাচক 1.0°C/মিনিট
তাপমাত্রা নির্ভুলতা	±1°C
তাপমাত্রা স্থিতিশীলতা	±0.1°C
বিদ্যুৎ প্রয়োজনীয়তা
থ্রি ফেজ	380V±10%, 50Hz±3%
একক ফেজ	220V±10%, 50Hz±3%
কাজের শর্তাবলী
অপারেটিং তাপমাত্রা	20±10°C
আপেক্ষিক আর্দ্রতা	≤50% (30°C)
গ্রাউন্ড প্রতিরোধ	<2Ω

সিস্টেম বৈশিষ্ট্য

RS232 এবং GPS যোগাযোগ ইন্টারফেস সহ ডিজিটাল সিমুলেশন ফাংশন
বৈদ্যুতিক পরিবাহী স্লিপ লুপ (ব্যবহারকারী 90 লুপ)
কম্পন বিচ্ছিন্নতা বেস অন্তর্ভুক্ত
একাধিক নিয়ন্ত্রণ মোড: স্বয়ংক্রিয়, ম্যানুয়াল এবং সিমুলেশন
অপারেশন মোড: ক্লোজ কন্ট্রোল এবং রিমোট কমান্ড কন্ট্রোল
