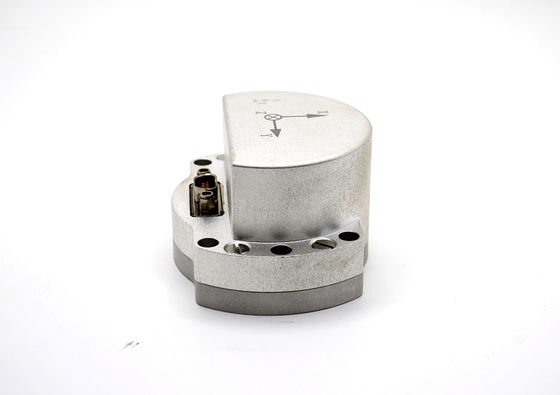

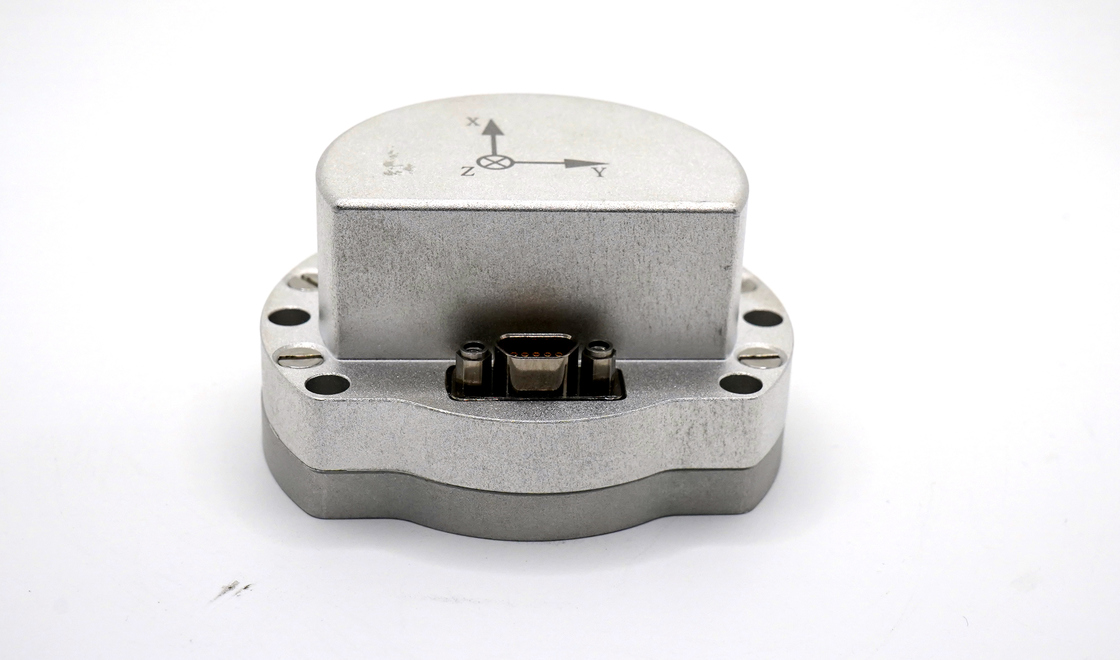

ফাইবার অপটিক জাইরো 50 মিমি x 50 মিমি x 32 মিমি ± 500 ° / সেকেন্ড রেঞ্জ সহ

ব্র্যান্ড নাম:	Firepower
মডেল নম্বর:	F50A
MOQ.:	১ পিসি
মূল্য:	US$2,800.00~3,000.00
অর্থ প্রদানের শর্তাবলী:	এল/সি, টি/টি
সরবরাহের ক্ষমতা:	প্রতি মাসে 100 পিসি

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

শেনঝেন, চীন

সাক্ষ্যদান:

পরিমাপ পরিসীমা:

-500~+500°/সে

শূন্য পক্ষপাত স্থায়িত্ব:

≤0.05°/ঘণ্টা, 10 সেকেন্ড

জিরো বায়াস পুনরাবৃত্তিযোগ্যতা:

≤0.05°/ঘণ্টা

এলোমেলো হাঁটার সহগ:

≤0.006°/√ঘণ্টা

স্কেল ফ্যাক্টর অরৈখিকতা:

≤30ppm

স্কেল ফ্যাক্টর পুনরাবৃত্তিযোগ্যতা:

≤30ppm

স্কেল ফ্যাক্টর অ্যাসিমেট্রি:

≤30ppm

সময় শুরু:

≤1সে

ব্যান্ডউইথ:

500Hz

বিদ্যুৎ সরবরাহ:

±5±0.15V

শক্তি:

≤6W

অপারেটিং তাপমাত্রা:

-৪০-+৭০°সি

স্টোরেজ তাপমাত্রা:

-55~+85°C

কম্পন:

20~2000Hz, 0.06g2/Hz

প্রভাব:

30 গ্রাম, 11 মি

বাউড রেট:

921600 (কাস্টমাইজযোগ্য) bps

আউটপুট মোড:

আরএস-422

সংযোগকারী:

J30J-15TJL/(কাস্টমাইজযোগ্য)

সামগ্রিক মাত্রা:

50mm*50mm*32

ইনস্টলেশন মাত্রা:

43 মিমি * 43 মিমি

প্যাকেজিং বিবরণ:

স্পঞ্জ এবং বাক্স

যোগানের ক্ষমতা:

প্রতি মাসে 100 পিসি

বিশেষভাবে তুলে ধরা:

ইনার্শিয়াল অ্যাঙ্গুলার রেট সেন্সর

উচ্চ নির্ভুলতা ফাইবার অপটিক গিরোস্কোপ

ক্লোজ লুপ ফাইবার অপটিক গিরোস্কোপ

পণ্যের বিবরণ

অপটিক্যাল সাগন্যাক এফেক্ট ইনর্শিয়াল অ্যাঙ্গুলার রেট সেন্সর

পণ্য ওভারভিউ

এই উচ্চ-নির্ভুলতা সম্পন্ন জড়তা অ্যাঙ্গুলার রেট সেন্সরটি তার সংবেদনশীল অক্ষ বরাবর কৌণিক বেগ পরিমাপ করতে অপটিক্যাল সাগন্যাক প্রভাব ব্যবহার করে। সিস্টেমটিতে একটি ফাইবার অপটিক রিং রয়েছে যা এর কৌণিক হার সেন্সিং ইউনিট হিসাবে কাজ করে এবং এটি ঘড়ির কাঁটার দিকে এবং ঘড়ির কাঁটার বিপরীত দিকে আলোর প্রসারণের মধ্যে বাহ্যিক কৌণিক হারের কারণে সৃষ্ট অপটিক্যাল পথের পার্থক্যগুলি সঠিকভাবে পরিমাপ করতে একটি ডিজিটাল ক্লোজড-লুপ ডিটেকশন সার্কিট ব্যবহার করে।

মূল বৈশিষ্ট্য

অপটিক্যাল ফাইবার রিং সেন্সিং প্রযুক্তি
ডিজিটাল ক্লোজড-লুপ ডিটেকশন সার্কিট
আলোর সংকেতের সুনির্দিষ্ট মডুলেশন এবং ডিমডুলেশন
একক-অক্ষ কৌণিক বৃদ্ধি ডেটা প্রদান করে
অভ্যন্তরীণ তাপমাত্রা পর্যবেক্ষণ অন্তর্ভুক্ত

প্রযুক্তিগত বৈশিষ্ট্য

মাত্রা:
সমগ্র: 50 ± 0.1 * 50 ± 0.1 * 32 ± 0.1 মিমি (দৈর্ঘ্য * প্রস্থ * উচ্চতা)
মাউন্টিং: 43 ± 0.1 * 43 ± 0.1 মিমি (দৈর্ঘ্য * প্রস্থ), Φ3.2 মিমি * 4 মাউন্টিং হোল

বৈদ্যুতিক ইন্টারফেস

পিন নম্বর	সংজ্ঞা	বর্ণনা
1	+5V	বিদ্যুৎ সরবরাহ ইনপুট
2	GND	পাওয়ার গ্রাউন্ড
4	RXD+	জাইরো ডিফারেনশিয়াল বাছাই এবং সংশোধন
5	TXD+	জাইরো RS422 আউটপুট পজিটিভ
6	+5V	বিদ্যুৎ সরবরাহ ইনপুট
7	GND	পাওয়ার গ্রাউন্ড
8	RXD-	জাইরো ডিফারেনশিয়াল গেটিং নেগেটিভ
9	TXD-	জাইরো RS422 আউটপুট নেগেটিভ

অ্যাপ্লিকেশন

মহাকাশ, প্রতিরক্ষা এবং শিল্প অ্যাপ্লিকেশনগুলিতে মাঝারি-নির্ভুলতা সম্পন্ন জড়তা নেভিগেশন সিস্টেম, পজিশনিং এবং ওরিয়েন্টেশন প্ল্যাটফর্ম এবং সার্ভো স্থিতিশীলতা সিস্টেমের জন্য আদর্শ।
