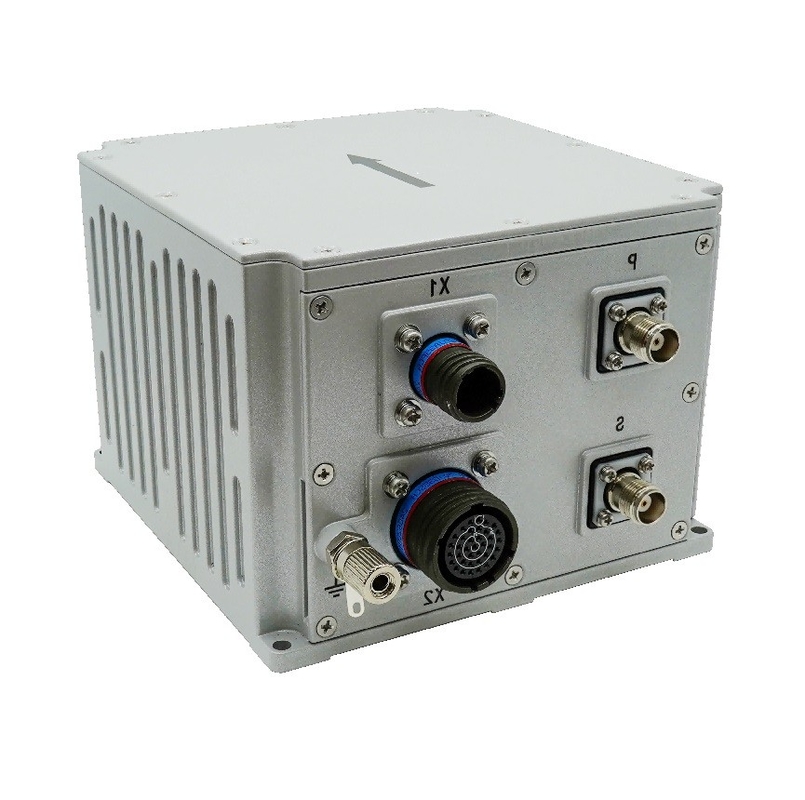

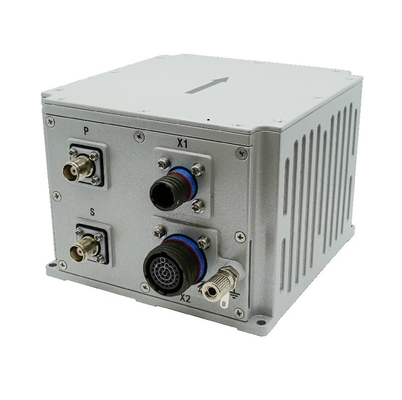

স্থলবাহিত যানবাহনের জন্য ফাইবার অপটিক জাইরোস্কোপ জিএনএসএস ইন্টিগ্রেটেড ইনার্শিয়াল নেভিগেশন সিস্টেম

স্থলবাহিত যানবাহনের জন্য ফাইবার অপটিক জাইরোস্কোপ জিএনএসএস ইন্টিগ্রেটেড ইনার্শিয়াল নেভিগেশন সিস্টেম

ব্র্যান্ড নাম: FIREPOWER
মডেল নম্বর: Ins500d
MOQ.: 1
মূল্য: 7000$
অর্থ প্রদানের শর্তাবলী: এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন
সরবরাহের ক্ষমতা: 500/মাস
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
শিরোনাম নির্ভুলতা:
0.1°
মনোভাব নির্ভুলতা:
0.02 ° (আরএমএস)
অনুভূমিক গতির নির্ভুলতা:
0.1মি/সেকেন্ড
গাইরো রেঞ্জ:
±400°/সে
gyro জিরো পক্ষপাত স্থায়িত্ব:
≤0.3°/ঘণ্টা
এসিসি রেঞ্জ:
±16 গ্রাম
এসিসি জিরো বায়াস স্থায়িত্ব:
≤50ug
পাওয়ার সোর্স:
9-36V
ওজন:
≤2kg
যোগাযোগ ইন্টারফেস:
পিপিএস, ইভেন্ট, আরএস 232, আরএস 422, ক্যান
প্যাকেজিং বিবরণ:
স্পঞ্জ+বক্স
যোগানের ক্ষমতা:
500/মাস
বিশেষভাবে তুলে ধরা:

স্থলবাহী যানবাহনের ইনার্শিয়াল নেভিগেশন সিস্টেম

,

জিএনএসএস ইন্টিগ্রেটেড ইনার্শিয়াল নেভিগেশন সিস্টেম

,

ফাইবার অপটিক জাইরোস্কোপ ইনার্শিয়াল নেভিগেশন সিস্টেম

পণ্যের বিবরণ

পণ্যের বর্ণনা


ফাইবার অপটিক ইন্টিগ্রেটেড নেভিগেশন সিস্টেম INS500D বন্ধ লুপ ফাইবার অপটিক গিরোস্কোপ, অ্যাক্সিলরোমিটার এবং উচ্চ খরচ কর্মক্ষমতা সঙ্গে উচ্চ শেষ GNSS রিসিভিং বোর্ড উপর ভিত্তি করে,এবং মাল্টি-সেন্সর ফিউশন এবং নেভিগেশন ক্যালকুলেশন অ্যালগরিদমের মাধ্যমে বাস্তবায়িত হয়, যা মাঝারি এবং উচ্চ নির্ভুলতা মোবাইল পরিমাপ সিস্টেম এবং বড় ইউএভি অ্যাপ্লিকেশন ক্ষেত্রে অবস্থান, দিক এবং অবস্থান তথ্য সঠিক পরিমাপের প্রয়োজনীয়তা পূরণ করে।


এই সিস্টেমে ইনার্শিয়াল/স্যাটেলাইট ইন্টিগ্রেটেড নেভিগেশন মোড এবং খাঁটি ইনার্শিয়াল মোড রয়েছে।

ইনার্শিয়াল/স্যাটেলাইট ইন্টিগ্রেটেড নেভিগেশন মোডে, জিএনএসএস রিসিভারের দ্বারা প্রাপ্ত স্যাটেলাইট পজিশনিং তথ্য ইন্টিগ্রেটেড নেভিগেশনের জন্য ব্যবহার করা যেতে পারে এবং পিচ, রোল, কোর্স, অবস্থান,গতি, সময় এবং বহনকারী অন্যান্য তথ্য আউটপুট করা যেতে পারে; সংকেত হারিয়ে যাওয়ার পরে, স্থিতি, গতি এবং স্থিতি ইনার্টি দ্বারা গণনা আউটপুট হয়,যেখানে পিচ এবং রোল সঠিক হতে হবে, কোর্স বজায় রাখার ফাংশনটি অল্প সময়ের মধ্যে উপলব্ধ, এবং মিটার-স্তরের অবস্থান সঠিকতা অল্প সময়ের মধ্যে উপলব্ধ। ইন্টিগ্রেটেড নেভিগেশন মোডে,পোস্ট-প্রসেসিং তথ্য পোস্ট-প্রসেসিং সফটওয়্যারের জন্য আউটপুট হতে পারে.



বিশুদ্ধ ইনার্শিয়াল মোড চালু করার পর (যেমন, জিপিএস ফিউশন চালু হওয়ার পর কখনো করা হয়নি, এবং ফিউশনের পর যদি এটি আবার লক হারায়, তবে এটি ইন্টিগ্রেটেড নেভিগেশন মোডের অন্তর্গত)এটিতে সঠিক অবস্থানের পরিমাপ ফাংশন রয়েছে, পিচ এবং রোলের দিকনির্দেশ বের করতে পারে, এবং খাঁটি ইনার্শিয়াল মোড স্থিরভাবে উত্তর খুঁজে পেতে পারে।


প্রযুক্তিগত পরামিতি

প্যারামিটার

প্রযুক্তিগত সূচক

অবস্থান নির্ভুলতা

একক পয়েন্ট (RMS)

1.২ মিটার

আরটিকে(আরএমএস)

২ সেমি+১ পিপিএম

লক-হারা

সঠিকতা (সিইপি)

1.8nm/h

2 ‰ D, যেখানে D হল ভ্রমণ করা দূরত্ব (বিকল্প, DVL বা ওডোমিটার সমন্বয়)

রুট (আরএমএস)



স্ব-উত্তর নির্ভুলতা অনুসন্ধান

0.1 ° × সেকেন্ড (Lati), স্থির বেসের 10 মিনিটের সমন্বয়; যেখানে Lati অক্ষাংশকে নির্দেশ করে।

লক-ক্ষতি ধরে রাখার নির্ভুলতা

0.১°/ঘন্টা

মনোভাব (আরএমএস)

GNSS বৈধ

0.02°

লক-ক্ষতি ধরে রাখার নির্ভুলতা

0.০৫°/ঘন্টা

অনুভূমিক গতির নির্ভুলতা (RMS)

একক পয়েন্ট L1/L2

0.১ মিটার/সেকেন্ড

GNSS অবৈধ

২ মিটার/সেকেন্ড/ঘন্টা

নেভিগেশন ডেটা ফ্রিকোয়েন্সি

২০০ হার্জ

জাইরোস্কোপ

পরিসীমা

৪০০°/সেকেন্ড

শূন্য পক্ষপাতের স্থিতিশীলতা

0.3°/ঘন্টা

স্কেল ফ্যাক্টর অ-রৈখিকতা

৫০ পিপিএম

কৌণিক র্যান্ডম হাঁটা

0.02°/ √ ঘন্টা

অ্যাক্সিলেরোমিটার

পরিসীমা

১৬ গ্রাম

শূন্য পক্ষপাতের স্থিতিশীলতা

50ug5

স্কেল ফ্যাক্টর অ-রৈখিকতা



১০০ পিপিএম

বেগ বেগম হাঁটা

0.01m/s/ √hr

শারীরিক মাত্রা এবং বৈদ্যুতিক বৈশিষ্ট্য

সামগ্রিক মাত্রা

138.5 মিমি × 136.5 মিমি × 102 মিমি

ওজন

2.0 কেজি (ক্যাবল ছাড়া)

ইনপুট ভোল্টেজ

12
