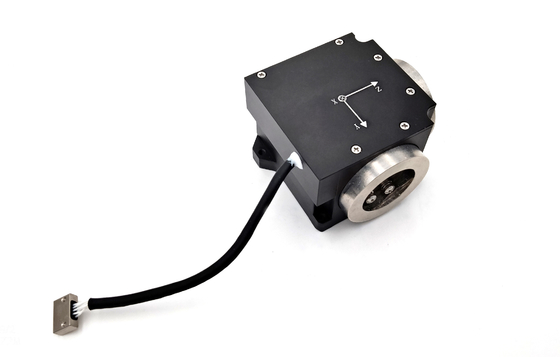

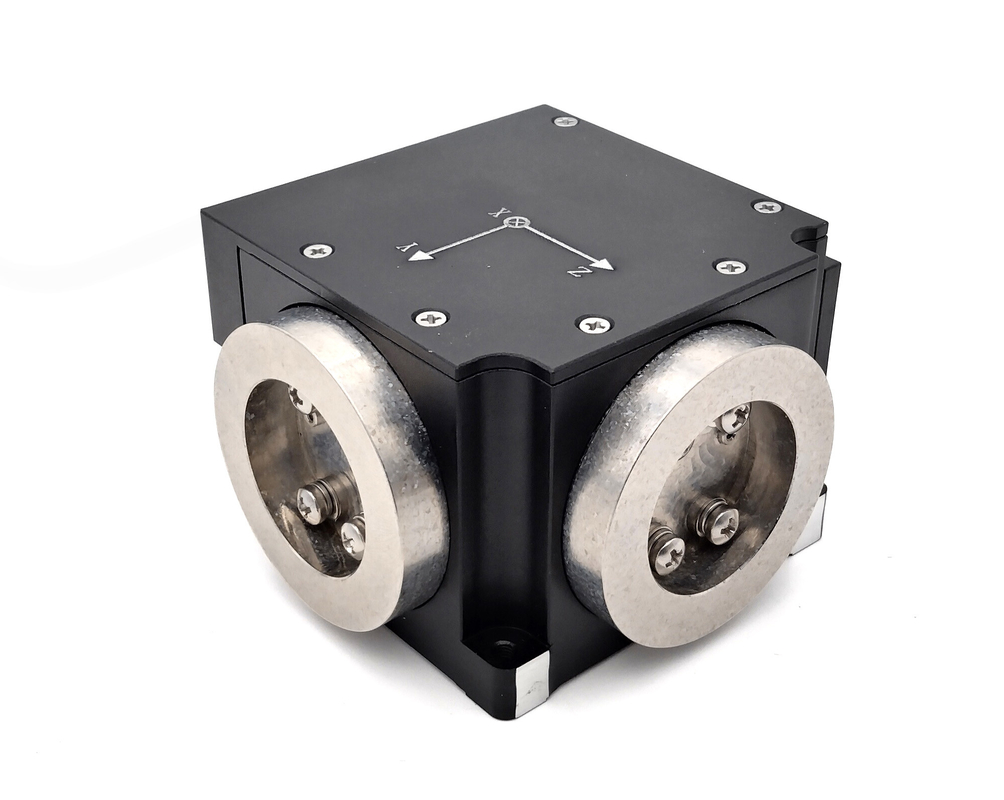

ইউজিভি নেভিগেশনের জন্য ডিজিটাল ক্লোজড লুপ থ্রি অক্ষ ইন্টিগ্রেটেড ফাইবার অপটিক জাইরো

ব্র্যান্ড নাম:	FIREPOWER
মডেল নম্বর:	এইচজি 4930 সি
MOQ.:	1
মূল্য:	7000$
অর্থ প্রদানের শর্তাবলী:	এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন
সরবরাহের ক্ষমতা:	500/মাস

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

দুরত্ব পরিমাপ করা:

±500°/সে

জিরো-বায়াস স্থায়িত্ব:

0.3°/ঘন্টা

জিরো-বায়াস পুনরাবৃত্তিযোগ্যতা:

0.3°/ঘন্টা

স্কেল ফ্যাক্টর অরৈখিকতা:

≤50ppm

ব্যান্ডউইথ:

≥200Hz

শূন্য পক্ষপাত সংবেদনশীলতা:

≤0.07°/ঘণ্টা/Gs

প্যাকেজিং বিবরণ:

স্পঞ্জ+বক্স

যোগানের ক্ষমতা:

500/মাস

বিশেষভাবে তুলে ধরা:

ইউজিভি নেভিগেশন ফাইবার অপটিক জাইরো

তিন অক্ষের ফাইবার অপটিক জাইরো

ক্লোজড লুপ ফাইবার অপটিক জাইরো

পণ্যের বিবরণ

পণ্যের বর্ণনা

টিজি-৪০এমএটি একটি অপটিক্যাল স্যাগনাক এফেক্টের উপর ভিত্তি করে একটি ইনার্শিয়াল কৌণিক হার সেন্সর, যা পণ্যের সংবেদনশীল অক্ষ বরাবর ক্যারিয়ারের কৌণিক গতি পরিমাপ করতে ব্যবহৃত হয়।পণ্য একটি কৌণিক বেগ সেন্সর ইউনিট একটি অপটিক্যাল ফাইবার রিং, a digital closed-loop detection circuit is adopted to extract the optical path difference of clockwise and counterclockwise propagation light caused by external physical angular velocity and sensed by the optical fiber ring, এবং এদিকে একটি ভোল্টেজ সংকেত একটি অপটিকাল পথ পার্থক্য সংকেত থেকে রূপান্তরিত বন্ধ লুপ প্রতিক্রিয়া এবং নিয়ন্ত্রণ সাপেক্ষে, যাতে সংকেত মডুলেশন এবং demodulation উপলব্ধি করা হয়,এবং উচ্চ-নির্ভুলতা কৌণিক গতি সংকেত সনাক্তকরণের উদ্দেশ্য অর্জন করা হয়।এটি অপটিক্যাল কৌণিক গতি সংবেদক ইউনিট এবং সংকেত সনাক্তকরণ ইউনিট নিয়ে গঠিত, যা জাইরো কৌণিক ইনক্রিমেন্ট তথ্য এবং অভ্যন্তরীণ তাপমাত্রা তথ্য সরবরাহ করে।মূলত মাঝারি এবং উচ্চ নির্ভুলতা ইনার্শিয়াল নেভিগেশন সিস্টেম, অবস্থান এবং ওরিয়েন্টেশন সিস্টেম, সার্ভো স্থিতিশীলতা সিস্টেম ইত্যাদি অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত

রচনা

(ক) সার্কিট বাক্সের অংশটি একটি আর্বিয়াম-ডোপড ফাইবার লাইট উত্স, একটি সংকেত সনাক্তকরণ এবং নিয়ন্ত্রণ সার্কিট, একটি ফাইবার কাপলার এবং একটি ফটো ইলেকট্রিক ডিটেক্টর নিয়ে গঠিত;

(খ) সেন্সিং মিটার হেডের অংশটি একটি অপটিক্যাল ফাইবার কয়েল এবং একটি Y- তরঙ্গগুচ্ছ নিয়ে গঠিত;

উপস্থিতি এবং ইনস্টলেশনের মাত্রা

(a)সামগ্রিক মাত্রা

সামগ্রিক মাত্রা (মিমি):71.5 মিমি ± 0.1 মিমি * 71.5 মিমি ± 0.1 মিমি * 45.0 মিমি ± 0.1 মিমি (মিটার হেড সহ L * W * H);

(খ)ইনস্টলেশনের মাত্রা

ইনস্টলেশনের মাত্রা (মিমি):58.5 মিমি ± 0.1 মিমি * 53.0 মিমি ± 0.1 মিমি * 52.5 মিমি ± 0.1 মিমি * 44.5 মিমি ± 0.1 মিমি; গর্তের অবস্থান 4 * Φ3.5

ওজন

পণ্যের মোট ওজন ৩৭০ গ্রাম ± ১০ গ্রাম।

প্রযুক্তিগত পরামিতি

সিরিয়াল নম্বর	পরীক্ষার আইটেম	ইউনিট	প্রযুক্তিগত প্রয়োজনীয়তা
1	শুরু করুন- উপরে সময়	s	3
2	শূন্য পক্ষপাতের স্থিতিশীলতা (১০ সেকেন্ডের মসৃণতা)	(°) /ঘন্টা	≤০3
3	শূন্য পক্ষপাত পুনরাবৃত্তিযোগ্যতা	(°) /ঘন্টা	≤০3
4	এলোমেলো হাঁটার সহগ	(o) /h1/2	≤০01
5	স্কেল ফ্যাক্টর-রৈখিকতা	পিপিএম	≤৫০
6	স্কেল ফ্যাক্টর পুনরাবৃত্তিযোগ্যতা	পিপিএম	≤৫০
7	অপারেটিং তাপমাত্রা	°C	-৪৫~+৭০
8	সংরক্ষণের তাপমাত্রা	°C	-৫৫ ~ +৮০
9	গতিশীল পরিসীমা	(°) /s	±500
10	সরবরাহ ভোল্টেজ	V	+৫ ভোল্ট
11	স্থিতিশীল অবস্থায় বিদ্যুৎ খরচ (পুরো তাপমাত্রা)	ডব্লিউ	≤8
