ইনর্শিয়াল নেভিগেশন সিস্টেম
Created with Pixso.

এয়ারস্পেস এবং প্রতিরক্ষার জন্য উন্নত জিএনএসএস ফাইবার অপটিক ইন্টিগ্রেটেড নেভিগেশন সিস্টেম

এয়ারস্পেস এবং প্রতিরক্ষার জন্য উন্নত জিএনএসএস ফাইবার অপটিক ইন্টিগ্রেটেড নেভিগেশন সিস্টেম

ব্র্যান্ড নাম: Firepower
মডেল নম্বর: Ins500d
MOQ.: 1
মূল্য: আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী: টি/টি
সরবরাহের ক্ষমতা: 500/মাস
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE
অবস্থান নির্ভুলতা:
1.8nm/h
শিরোনাম নির্ভুলতা:
0.1 °/ঘন্টা
মনোভাব নির্ভুলতা:
0.05 °/ঘন্টা
অনুভূমিক গতির নির্ভুলতা:
0.1মি/সেকেন্ড
নেভিগেশন ডেটা ফ্রিকোয়েন্সি (একক পয়েন্ট এল 1/এল 2):
200HZ
জাইরোস্কোপ পরিসীমা:
400 °/s
জাইরোস্কোপ শূন্য পক্ষপাত স্থায়িত্ব:
0.3°/ঘন্টা
অ্যাক্সিলোমিটার পরিসীমা:
16 গ্রাম
অ্যাক্সিলোমিটার জিরো বায়াস স্থায়িত্ব:
50ug
মাত্রা:
138.5 মিমি × 136.5 মিমি × 102 মিমি
ওজন:
2.0 কেজি (ক্যাবল ছাড়া)
অপারেটিং তাপমাত্রা:
-40℃~+60℃
প্যাকেজিং বিবরণ:
স্পঞ্জ এবং কার্টন
যোগানের ক্ষমতা:
500/মাস
বিশেষভাবে তুলে ধরা:

প্রতিরক্ষা ফাইবার অপটিক ইন্টিগ্রেটেড নেভিগেশন সিস্টেম

,

জিএনএসএস ফাইবার অপটিক ইন্টিগ্রেটেড নেভিগেশন সিস্টেম

,

এয়ারস্পেস ফাইবার অপটিক ইন্টিগ্রেটেড নেভিগেশন সিস্টেম

পণ্যের বিবরণ
পণ্যের বর্ণনা

      ফাইবার অপটিক ইন্টিগ্রেটেড নেভিগেশন সিস্টেম INS500D বন্ধ লুপ ফাইবার অপটিক গিরোস্কোপ, অ্যাক্সিলরোমিটার এবং উচ্চ খরচ কর্মক্ষমতা সঙ্গে উচ্চ শেষ GNSS রিসিভিং বোর্ড উপর ভিত্তি করে,এবং মাল্টি-সেন্সর ফিউশন এবং নেভিগেশন ক্যালকুলেশন অ্যালগরিদমের মাধ্যমে বাস্তবায়িত হয়, যা মাঝারি এবং উচ্চ নির্ভুলতা মোবাইল পরিমাপ সিস্টেম এবং বড় UAV এর অ্যাপ্লিকেশন ক্ষেত্রের মধ্যে অবস্থান, দিক এবং অবস্থান তথ্য সঠিক পরিমাপের প্রয়োজনীয়তা পূরণ করে.





প্রধান কাজ

এই সিস্টেমে ইনার্শিয়াল/স্যাটেলাইট ইন্টিগ্রেটেড নেভিগেশন মোড এবং খাঁটি ইনার্শিয়াল মোড রয়েছে।

ইনার্শিয়াল/স্যাটেলাইট ইন্টিগ্রেটেড নেভিগেশন মোডে, জিএনএসএস রিসিভারের দ্বারা প্রাপ্ত স্যাটেলাইট পজিশনিং তথ্য ইন্টিগ্রেটেড নেভিগেশনের জন্য ব্যবহার করা যেতে পারে এবং পিচ, রোল, কোর্স, অবস্থান,গতি, সময় এবং বহনকারী অন্যান্য তথ্য আউটপুট করা যেতে পারে; সংকেত হারিয়ে যাওয়ার পরে, স্থিতি, গতি এবং স্থিতি ইনার্টি দ্বারা গণনা আউটপুট হয়,যেখানে পিচ এবং রোল সঠিক হতে হবে, কোর্স বজায় রাখার ফাংশনটি অল্প সময়ের মধ্যে উপলব্ধ, এবং মিটার-স্তরের অবস্থান সঠিকতা অল্প সময়ের মধ্যে উপলব্ধ। ইন্টিগ্রেটেড নেভিগেশন মোডে,পোস্ট-প্রসেসিং তথ্য পোস্ট-প্রসেসিং সফটওয়্যারের জন্য আউটপুট হতে পারে.

     বিশুদ্ধ ইনার্শিয়াল মোড চালু করার পর (যেমন, জিপিএস ফিউশন চালু হওয়ার পর কখনো করা হয়নি, এবং ফিউশনের পর যদি এটি আবার লক হারায়, তবে এটি ইন্টিগ্রেটেড নেভিগেশন মোডের অন্তর্গত)এটিতে সঠিক অবস্থানের পরিমাপ ফাংশন রয়েছে, পিচ এবং রোলের দিকনির্দেশ বের করতে পারে, এবং খাঁটি ইনার্শিয়াল মোড স্থিরভাবে উত্তর খুঁজে পেতে পারে।




পারফরম্যান্স ইনডেক্স
প্যারামিটার প্রযুক্তিগত সূচক











অবস্থান নির্ভুলতা

একক পয়েন্ট (RMS) 1.২ মিটার
RTK ((RMS) ২ সেমি+১ পিপিএম



লক-লস নির্ভুলতা (সিইপি)

1.8nm/h

2 ‰ D, যেখানে D হল ভ্রমণ করা দূরত্ব (বিকল্প, DVL বা ওডোমিটার সমন্বয়)





রুট (আরএমএস)



স্ব-উত্তর নির্ভুলতা অনুসন্ধান

0.1 ° × সেকেন্ড (Lati), স্থির বেসের 10 মিনিটের সমন্বয়; যেখানে Lati অক্ষাংশকে নির্দেশ করে।
লক-ক্ষতি ধরে রাখার নির্ভুলতা 0.১°/ঘন্টা



মনোভাব (আরএমএস)

GNSS বৈধ 0.02°
লক-ক্ষতি ধরে রাখার নির্ভুলতা 0.০৫°/ঘন্টা
অনুভূমিক গতির নির্ভুলতা (RMS) একক পয়েন্ট L1/L2 0.১ মিটার/সেকেন্ড
GNSS অবৈধ ২ মিটার/সেকেন্ড/ঘন্টা
নেভিগেশন ডেটা ফ্রিকোয়েন্সি ২০০ হার্জ











জাইরোস্কোপ

পরিসীমা ৪০০°/সেকেন্ড
শূন্য পক্ষপাতের স্থিতিশীলতা 0.3°/ঘন্টা
স্কেল ফ্যাক্টর অ-রৈখিকতা



৫০ পিপিএম

কৌণিক র্যান্ডম হাঁটা 0.02°/ √ ঘন্টা












অ্যাক্সিলেরোমিটার

পরিসীমা ১৬ গ্রাম
শূন্য পক্ষপাতের স্থিতিশীলতা 50ug5
স্কেল ফ্যাক্টর অ-রৈখিকতা



১০০ পিপিএম

বেগ বেগম হাঁটা 0.01m/s/ √hr









শারীরিক মাত্রা এবং বৈদ্যুতিক বৈশিষ্ট্য

সামগ্রিক মাত্রা 138.5 মিমি × 136.5 মিমি × 102 মিমি
ওজন 2.0 কেজি (ক্যাবল ছাড়া)
ইনপুট ভোল্টেজ 12 ¢ 36 ভিডিসি
বিদ্যুৎ খরচ < ২৪ ওয়াট (স্থির অবস্থা)
সংরক্ষণ করুন ১৬ জি









পরিবেশগত সূচক

অপারেটিং তাপমাত্রা -৪০°সি~+৬০°সি
সংরক্ষণের তাপমাত্রা -৪৫°সি~+৭০°সি
এলোমেলো কম্পন 6.06g,20Hz~2000Hz
এমটিবিএফ ৩০০ ঘন্টা









ইন্টারফেস বৈশিষ্ট্য

PPS, EVENT, RS232, RS422, CAN (ঐচ্ছিক)
১০০ মিটার নেটওয়ার্ক পোর্ট
অ্যান্টেনা সংযোগকারী (টিএনসি)
হুইল স্পিড সেন্সর ইন্টারফেস





রূপরেখা

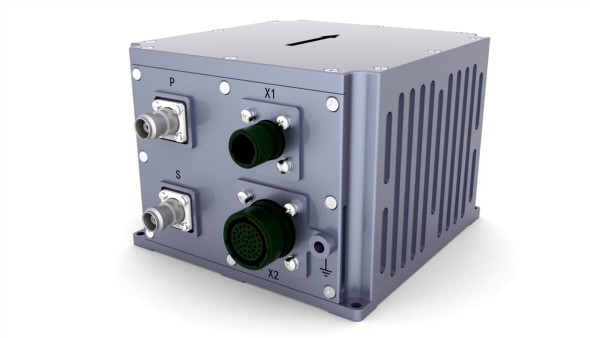

এয়ারস্পেস এবং প্রতিরক্ষার জন্য উন্নত জিএনএসএস ফাইবার অপটিক ইন্টিগ্রেটেড নেভিগেশন সিস্টেম 0এয়ারস্পেস এবং প্রতিরক্ষার জন্য উন্নত জিএনএসএস ফাইবার অপটিক ইন্টিগ্রেটেড নেভিগেশন সিস্টেম 1
