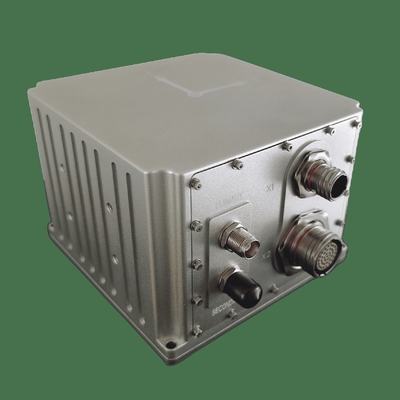

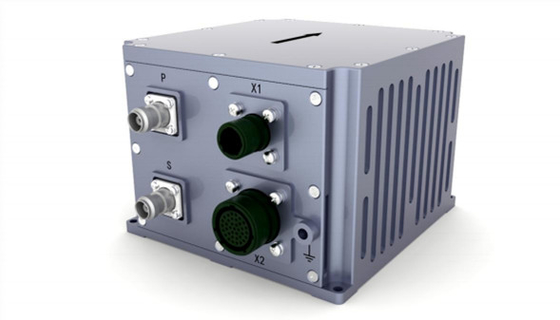

উচ্চ নির্ভুলতা ইন্টিগ্রেটেড নেভিগেশন সিস্টেম 0.05 ° / ঘন্টা জাইরো শূন্য-বিভাজক স্থিতিশীলতা এবং 200 Hz নেভিগেশন ডেটা ফ্রিকোয়েন্সি সহ

ব্র্যান্ড নাম:	Firepower
মডেল নম্বর:	Ins500d
MOQ.:	1
মূল্য:	আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	500/মাস

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

একক পয়েন্ট অবস্থান নির্ভুলতা (আরএমএস):

1.2 মি

আরটিকে পজিশনিং নির্ভুলতা (আরএমএস):

2 সেমি ± 1PPM

লক অবস্থানের নির্ভুলতার ক্ষতি (সিইপি):

100 মি/10 মিনিট, 0.5nm/30 মিনিট, 1.5nm/ঘন্টা, 2 ‰ ডি

স্ব-নেভিগেশন সিস্টেম:

0.05 ° × সেকেন্ড/ল্যাটি

নেভিগেশন ডেটা ফ্রিকোয়েন্সি:

200 Hz

জাইরোস্কোপ পরিসীমা:

400 °/s

গাইরো জিরো-বায়াস স্থিতিশীলতা:

0.05 °/ঘন্টা

প্যাকেজিং বিবরণ:

স্পঞ্জ এবং কার্টন

যোগানের ক্ষমতা:

500/মাস

বিশেষভাবে তুলে ধরা:

২০০ হার্জ ইন্টিগ্রেটেড নেভিগেশন সিস্টেম

0.05°/ঘন্টা ইন্টিগ্রেটেড নেভিগেশন সিস্টেম

উচ্চ নির্ভুলতা সমন্বিত নেভিগেশন সিস্টেম

পণ্যের বিবরণ

1. ওভারভিউ

ফাইবার অপটিক ইন্টিগ্রেটেড নেভিগেশন সিস্টেম SNC500D বন্ধ লুপ ফাইবার অপটিক গিরোস্কোপ, অ্যাক্সিলরোমিটার এবং উচ্চমানের GNSS রিসিভিং বোর্ডের উপর ভিত্তি করে তৈরি করা হয়েছে।এবং মাল্টি-সেন্সর ফিউশন এবং নেভিগেশন গণনা অ্যালগরিদমের মাধ্যমে উপলব্ধি করা হয় যাতে অবস্থানের সঠিক পরিমাপের প্রয়োজনীয়তা পূরণ করা যায়মাঝারি এবং উচ্চ নির্ভুলতা মোবাইল পরিমাপ সিস্টেম এবং বড় UAV এর অ্যাপ্লিকেশন ক্ষেত্রগুলিতে, দিক, অবস্থান এবং অন্যান্য তথ্য।

2. পারফরম্যান্স ইনডেক্স

প্যারামিটার		প্রযুক্তিগত সূচক
অবস্থান নির্ভুলতা	একক পয়েন্ট (RMS)	1.২ মিটার
	RTK ((RMS)	২ সেমি+১ পিপিএম
	লক-লস নির্ভুলতা (সিইপি)	১০০ মিটার ১০ মিনিট 0.5nm/30min 1.5nm/h 2 ‰ D, যেখানে D হল ভ্রমণ করা দূরত্ব (বিকল্প, DVL বা ওডোমিটার সমন্বয়)
রুট (আরএমএস)	স্ব-উত্তর নির্ভুলতা অনুসন্ধান	0.05 ° × সেকেন্ড (Lati), স্থির বেসের 10 মিনিটের সমন্বয়; যেখানে Lati অক্ষাংশকে নির্দেশ করে।
রুট (আরএমএস)	লক-ক্ষতি ধরে রাখার নির্ভুলতা	0.১°/ঘন্টা
মনোভাব (আরএমএস)	GNSS বৈধ	0.02°
মনোভাব (আরএমএস)	লক-ক্ষতি ধরে রাখার নির্ভুলতা	0.০৫°/ঘন্টা
অনুভূমিক গতির নির্ভুলতা (RMS)	একক পয়েন্ট L1/L2	0.১ মিটার/সেকেন্ড
অনুভূমিক গতির নির্ভুলতা (RMS)	GNSS অবৈধ	২ মিটার/সেকেন্ড/ঘন্টা
নেভিগেশন ডেটা ফ্রিকোয়েন্সি	২০০ হার্জ
জাইরোস্কোপ	পরিসীমা	৪০০°/সেকেন্ড
	শূন্য পক্ষপাতের স্থিতিশীলতা	0.০৫°/ঘন্টা
	স্কেল ফ্যাক্টর অ-রৈখিকতা	৫০ পিপিএম
	কৌণিক র্যান্ডম হাঁটা	0.02°/ √ ঘন্টা
অ্যাক্সিলেরোমিটার	পরিসীমা	১৬ গ্রাম
	শূন্য পক্ষপাতের স্থিতিশীলতা	50g
	স্কেল ফ্যাক্টর অ-রৈখিকতা	১০০ পিপিএম
	বেগ বেগম হাঁটা	0.01m/s/ √hr
শারীরিক মাত্রা এবং বৈদ্যুতিক বৈশিষ্ট্য	সামগ্রিক মাত্রা	138.5 মিমি × 136.5 মিমি × 102 মিমি
	ওজন	2.0 কেজি (ক্যাবল ছাড়া)
	ইনপুট ভোল্টেজ	12 ¢ 36 ভিডিসি
	বিদ্যুৎ খরচ	< ২৪ ওয়াট (স্থির অবস্থা)
	সংরক্ষণ করুন	১৬ জি
পরিবেশগত সূচক	অপারেটিং তাপমাত্রা	-৪০°সি~+৬০°সি
	সংরক্ষণের তাপমাত্রা	-৪৫°সি~+৭০°সি
	এলোমেলো কম্পন	6.06g,20Hz~2000Hz
	এমটিবিএফ	৩০০ ঘন্টা
ইন্টারফেস বৈশিষ্ট্য	PPS, EVENT, RS232, RS422, CAN (ঐচ্ছিক)
	১০০ মিটার নেটওয়ার্ক পোর্ট
	অ্যান্টেনা সংযোগকারী (টিএনসি)
	হুইল স্পিড সেন্সর ইন্টারফেস

3. সামগ্রিক মাত্রা উচ্চ নির্ভুলতা ইন্টিগ্রেটেড নেভিগেশন সিস্টেম 0.05 ° / ঘন্টা জাইরো শূন্য-বিভাজক স্থিতিশীলতা এবং 200 Hz নেভিগেশন ডেটা ফ্রিকোয়েন্সি সহ 0
