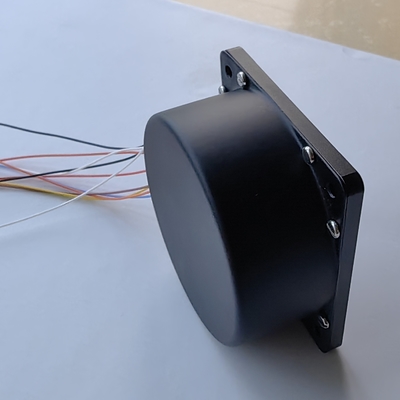

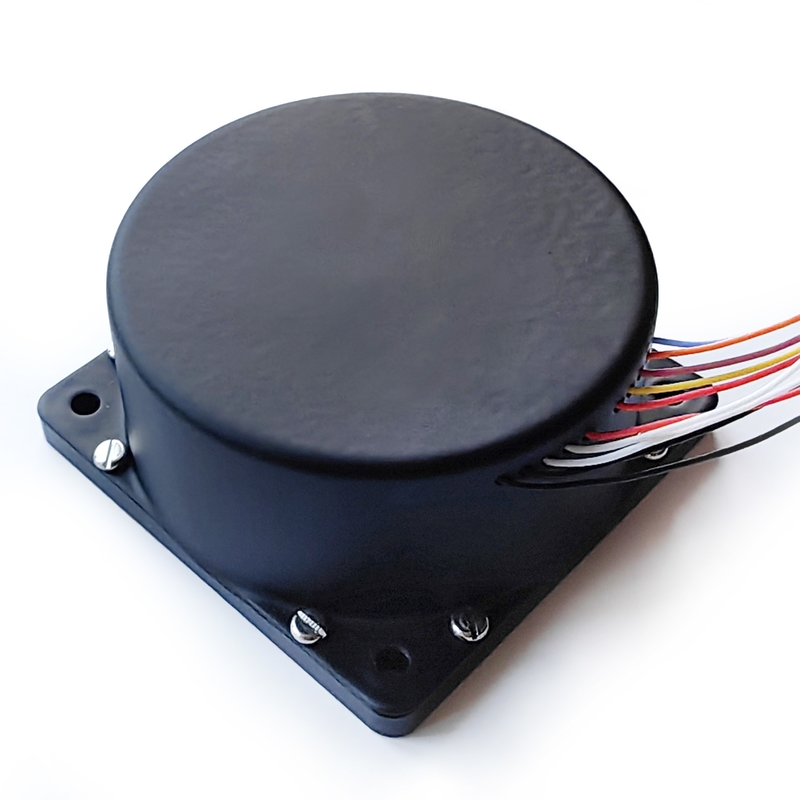

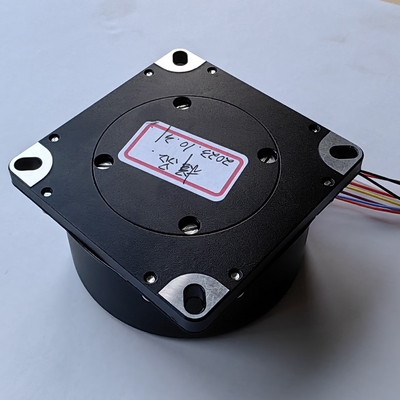

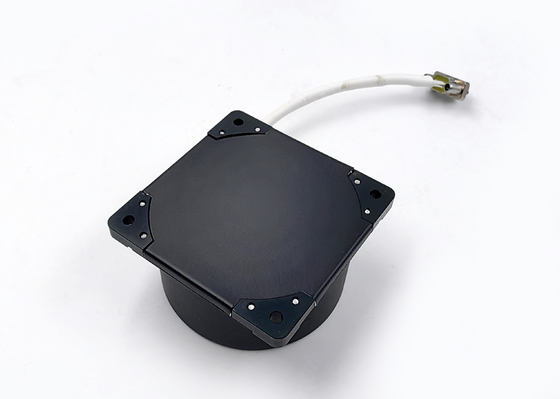

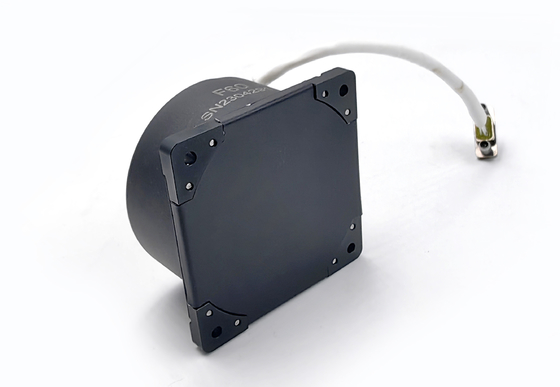

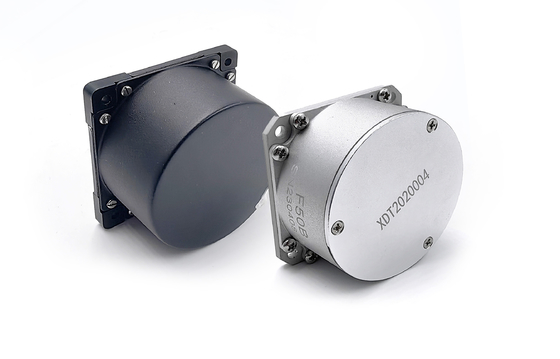

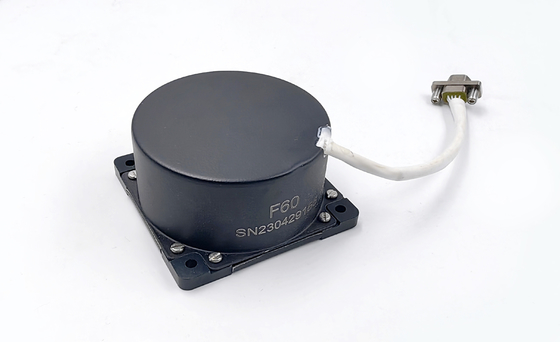

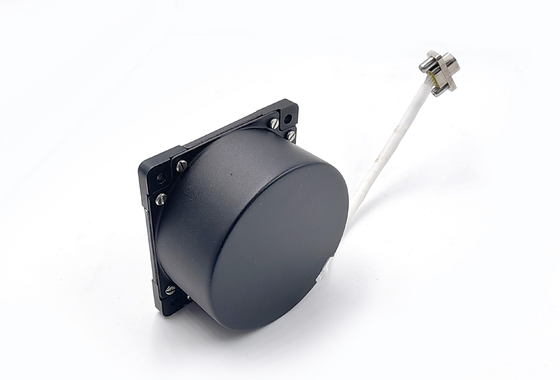

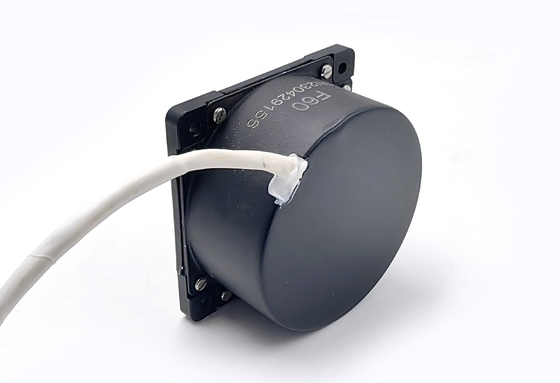

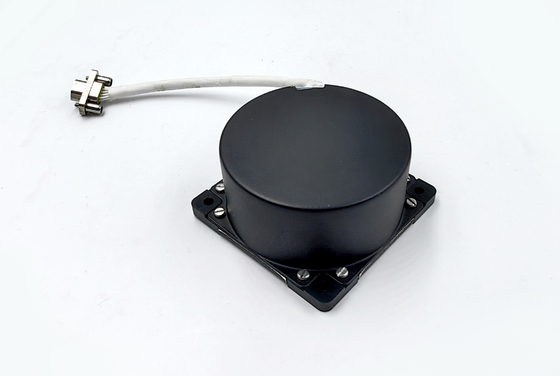

ডিজিটাল ক্লোজ-লুপ মোড ফাইবার অপটিক গিরোস্কোপ নিম্ন শূন্য পক্ষপাতিত্ব স্যাটিলিটি

ব্র্যান্ড নাম:	Firepower
মডেল নম্বর:	F70A
MOQ.:	১ পিসি
মূল্য:	US$3,150.00~3,250.00
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	প্রতি মাসে 500 পিসি

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

শেনজেন, চীন

সাক্ষ্যদান:

দুরত্ব পরিমাপ করা:

±400~±800°/সে

শূন্য পক্ষপাত স্থায়িত্ব:

≤0.05°/ঘণ্টা, 10 সেকেন্ড

জিরো বায়াস পুনরাবৃত্তিযোগ্যতা:

≤0.05°/ঘণ্টা

এলোমেলো হাঁটার সহগ:

≤0.005°/√ঘণ্টা

স্কেল ফ্যাক্টর অরৈখিকতা:

≤50ppm

স্কেল ফ্যাক্টর পুনরাবৃত্তিযোগ্যতা:

≤50ppm

স্কেল ফ্যাক্টর অ্যাসিমেট্রি:

≤50ppm

সময় শুরু:

≤1সে

ব্যান্ডউইথ:

500Hz

পাওয়ার সাপ্লাই:

±5±0.15V

শক্তি:

≤6W

অপারেটিং তাপমাত্রা:

-৪০-+৭০°সি

সংগ্রহস্থল তাপমাত্রা:

-55~+85°C

কম্পন:

20~2000Hz, 0.06g2/Hz

প্রভাব:

30 গ্রাম, 11 মি

বড হার:

921600 (কাস্টমাইজেবল) bps

আউটপুট মোড:

আরএস-422

সংযোগকারী:

J30J-15TJL/(কাস্টমাইজযোগ্য)

স্থিতিস্থাপক:

70mm*70mm*30mm

ইনস্টলেশন:

৬২ মিমি*৬২ মিমি

প্যাকেজিং বিবরণ:

স্পঞ্জ এবং বাক্স

যোগানের ক্ষমতা:

প্রতি মাসে 500 পিসি

বিশেষভাবে তুলে ধরা:

নিম্ন শূন্য পক্ষপাত ফাইবার অপটিক গিরোস্কোপ

ক্লোজ লুপ ফাইবার অপটিক গিরোস্কোপ

ক্লোজ-লুপ ফাইবার অপটিক জাইরো

পণ্যের বিবরণ

বেসিক ইনফরমেশন।

মডেল নং।

F70

শ্যাফ্ট পরিমাণ পরিমাপ

একক

নির্ভুলতার গ্রেড

0.০৫ ডিগ্রি / ঘন্টা

আইপি রেটিং

আইপি ৬৭

সার্টিফিকেশন

সিই

ব্যক্তিগতকৃত

পরিমাপ পরিসীমা

৮০০ ডিগ্রি সেলসিয়াস

বায়াস স্থিতিশীলতা

0.০৫ ডিগ্রি / ঘন্টা

এলোমেলো হাঁটার সহগ

0.005 ডিগ্রি / ঘন্টা

পাওয়ার সাপ্লাই

৫ ভোল্ট

বাউড রেট

১১৫২০০-৯২১৬০০ হার্জ

পরিবহন প্যাকেজ

স্পঞ্জ এবং বাক্স

স্পেসিফিকেশন

70mm × 70mm × 32mm

এইচএস কোড

9031809090

উৎপাদন ক্ষমতা

৫০০/মাস

পণ্যের বর্ণনা

উচ্চ ব্যান্ডউইথ ফাইবার অপটিক উচ্চ নির্ভুলতা গিরোস্কোপ স্বল্প অ্যাক্টিভেশন সময়

ফাইবার অপটিক গিরোস্কোপ হল একটি ফাইবার সেন্সর যা কোণীয় হারের প্রতি সংবেদনশীল। এর মৌলিক কাজ করার নীতি হল স্যাগনাক প্রভাব ব্যবহার করাঃ একটি রিং ইন্টারফেরোমিটারে,আলোর উৎস থেকে নির্গত আলোর তরঙ্গটি বিম স্প্লিটার দ্বারা দুই ভাগে বিভক্ত হয়, এবং আলো দুটি মরীচি অগ্রসর এবং পিছনে দিক বরাবর হবে যথাক্রমে. counterclockwise সরানো এবং মরীচি বিভাজক ফিরে

পণ্য কাঠামো এবং বৈশিষ্ট্য
গিরোস্কোপ কাঠামো একটি সাধারণ অপটিক্যাল ফাইবার রিং কাঠামো নকশা স্কিম গ্রহণ করে, এবং ক্ষুদ্রীকরণ সমন্বিত নকশা থেকে, কাঠামোগত স্থিতিশীলতা (শক এবং কম্পন প্রতিরোধের),অ্যান্টি-রেজোনেন্স, কাঠামোগত সমতুল্যতা, ইনস্টলেশনের সহজতা এবং তাপীয় নকশা (তাপমাত্রা বৈশিষ্ট্য) এবং অন্যান্য দিক বিবেচনা করা হয়েছিল, এবং জাইরোর বিদ্যমান কাঠামোটি অপ্টিমাইজ করা হয়েছিল এবং ডিজাইন করা হয়েছিল।

প্রধান জাইরো পরামিতি
অ-রৈখিকতা স্কেল ফ্যাক্টরঃ ≤50ppm (1σ)
স্কেল ফ্যাক্টর অসাম্যতাঃ ≤50ppm (1σ)
স্কেল ফ্যাক্টর পুনরাবৃত্তিযোগ্যতাঃ ≤50ppm (1σ)
গতিশীল পরিসীমাঃ±300°/s
শূন্য পক্ষপাতের স্থিতিশীলতাঃ ≤0.05°/h (1σ)
শূন্য পক্ষপাত পুনরাবৃত্তিযোগ্যতাঃ ≤০।05°/h (1σ)
এলোমেলো হাঁটার সহগঃ ≤০।005°/√h
ব্যান্ডউইথঃ ≥200Hz
ওজনঃ ≤250g

ইন্টারফেস

নোড সংখ্যা	সংজ্ঞা	মন্তব্য
1	+৫ ভোল্ট	+5V পাওয়ার ইনপুট
2	+৫ ভোল্ট	+5V পাওয়ার ইনপুট
3	-৫ ভোল্ট	-৫ ভি পাওয়ার ইনপুট
4	-৫ ভোল্ট	-৫ ভি পাওয়ার ইনপুট
5	±5VGND	পাওয়ার গ্রাউন্ড (দ্রষ্টব্যঃ গিরো শেলের সাথে সংযুক্ত করা যাবে না)
6	±5VGND	পাওয়ার গ্রাউন্ড (দ্রষ্টব্যঃ গিরো শেলের সাথে সংযুক্ত করা যাবে না)
7	টি+	জাইরো আউটপুট সিগন্যাল+
18	টি-	জাইরো আউটপুট সিগন্যাল-
অবশিষ্ট	নিষ্ক্রিয় করুন
