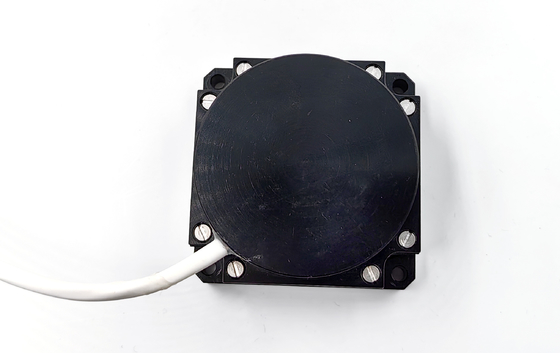

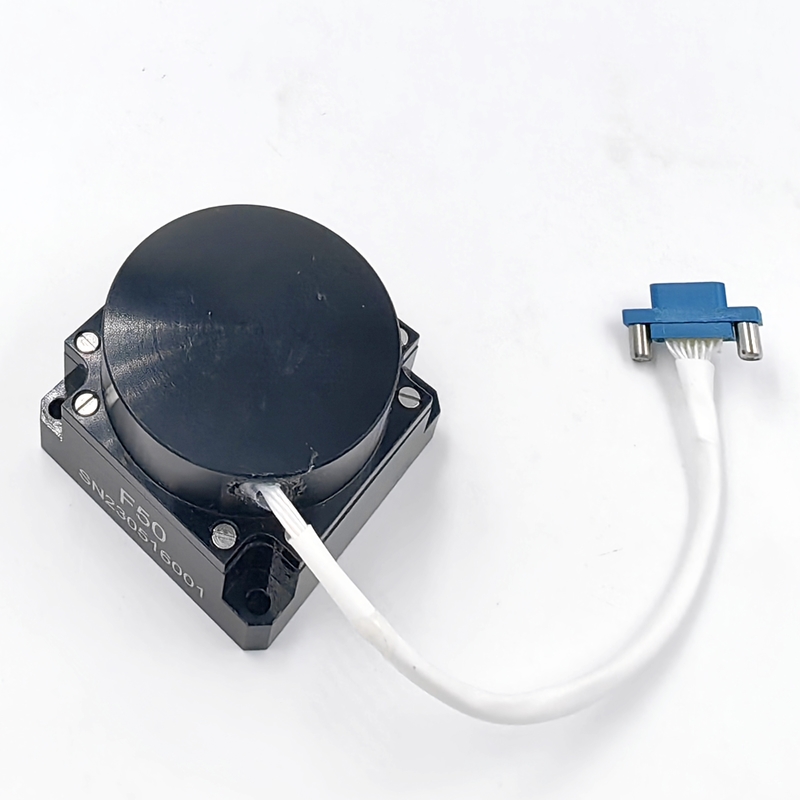

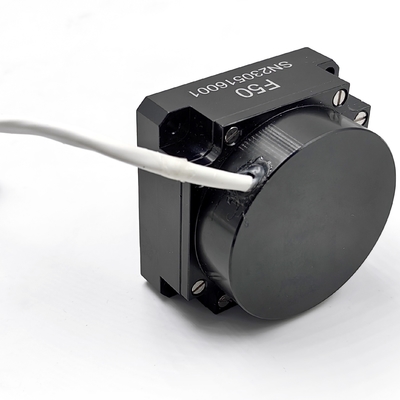

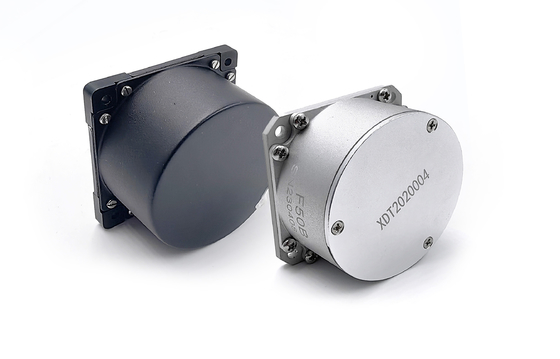

ক্লোজ-লুপ ফাইবার অপটিক গিরোস্কোপ উচ্চ নির্ভুলতা ইনার্শিয়াল কৌণিক হার সেন্সর

ব্র্যান্ড নাম:	Firepower
মডেল নম্বর:	F50A
MOQ.:	১ পিসি
মূল্য:	US$2,800.00~3,000.00
অর্থ প্রদানের শর্তাবলী:	এল/সি, টি/টি
সরবরাহের ক্ষমতা:	প্রতি মাসে 100 পিসি

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

শেনঝেন, চীন

সাক্ষ্যদান:

দুরত্ব পরিমাপ করা:

-500~+500°/সে

শূন্য পক্ষপাত স্থায়িত্ব:

≤0.05°/ঘণ্টা, 10 সেকেন্ড

জিরো বায়াস পুনরাবৃত্তিযোগ্যতা:

≤0.05°/ঘণ্টা

এলোমেলো হাঁটার সহগ:

≤0.006°/√ঘণ্টা

স্কেল ফ্যাক্টর অরৈখিকতা:

≤30ppm

স্কেল ফ্যাক্টর পুনরাবৃত্তিযোগ্যতা:

≤30ppm

স্কেল ফ্যাক্টর অ্যাসিমেট্রি:

≤30ppm

সময় শুরু:

≤1সে

ব্যান্ডউইথ:

500Hz

পাওয়ার সাপ্লাই:

±5±0.15V

শক্তি:

≤6W

অপারেটিং তাপমাত্রা:

-৪০-+৭০°সি

সংগ্রহস্থল তাপমাত্রা:

-55~+85°C

কম্পন:

20~2000Hz, 0.06g2/Hz

প্রভাব:

30 গ্রাম, 11 মি

বড হার:

921600 (কাস্টমাইজযোগ্য) bps

আউটপুট মোড:

আরএস-422

সংযোগকারী:

J30J-15TJL/(কাস্টমাইজযোগ্য)

স্থিতিস্থাপক:

50mm*50mm*32

ইনস্টলেশন মাত্রা:

43 মিমি * 43 মিমি

প্যাকেজিং বিবরণ:

স্পঞ্জ এবং বাক্স

যোগানের ক্ষমতা:

প্রতি মাসে 100 পিসি

বিশেষভাবে তুলে ধরা:

ইনার্শিয়াল অ্যাঙ্গুলার রেট সেন্সর

উচ্চ নির্ভুলতা ফাইবার অপটিক গিরোস্কোপ

ক্লোজ লুপ ফাইবার অপটিক গিরোস্কোপ

পণ্যের বিবরণ

1.1পণ্য পর্যালোচনা
এই পণ্যটি অপটিক্যাল স্যাগ্নাক প্রভাবের উপর ভিত্তি করে একটি ইনার্শিয়াল কৌণিক হার সেন্সর, যা পণ্যের সংবেদনশীল অক্ষ বরাবর ক্যারিয়ারের কৌণিক হার পরিমাপ করতে ব্যবহৃত হয়।পণ্যের কৌণিক হার sensing ইউনিট একটি অপটিক্যাল ফাইবার রিং, একটি ডিজিটাল বন্ধ-লুপ সনাক্তকরণ সার্কিট বহিরাগত শারীরিক কৌণিক হার দ্বারা সৃষ্ট ঘড়ির কাঁটার দিকে এবং ঘড়ির কাঁটার বিরুদ্ধে প্রসারণ আলো অপটিক্যাল পথ পার্থক্য নিষ্কাশন জন্য গৃহীত হয়,যা অপটিক্যাল ফাইবার রিং দ্বারা অনুভূত হয়, এবং এদিকে একটি ভোল্টেজ সংকেত একটি অপটিকাল পথ পার্থক্য সংকেত থেকে রূপান্তরিত বন্ধ লুপ প্রতিক্রিয়া এবং নিয়ন্ত্রণ সাপেক্ষে, যাতে সংকেত মডুলেশন এবং demodulation উপলব্ধি করা হয়,এবং কোণীয় হার সংকেত সনাক্তকরণের উদ্দেশ্য অর্জন করা হয়।

1.২ ফাংশন
এই পণ্যটি একটি অপটিক্যাল কৌণিক গতি সংবেদক ইউনিট এবং একটি সংকেত সনাক্তকরণ ইউনিট নিয়ে গঠিত, যা একক অক্ষের কৌণিক ইনক্রিমেন্ট তথ্য এবং অভ্যন্তরীণ তাপমাত্রা তথ্য সরবরাহ করে।
1.৩ প্রয়োগ
পণ্যগুলি মূলত মাঝারি নির্ভুলতার ইনার্শিয়াল নেভিগেশন সিস্টেম, অবস্থান এবং ওরিয়েন্টেশন সিস্টেম এবং সার্ভো স্থিতিশীল সিস্টেমগুলির মতো অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।

পণ্যটি প্রধানত নিম্নলিখিত উপাদানগুলির সমন্বয়ে গঠিতঃ
(ক) অপটিক্যাল পাথ উপাদান;
(খ) সনাক্তকরণ এবং নিয়ন্ত্রণ সংকেত সার্কিট বোর্ড;
(গ) অপটিক্যাল ফাইবার রিং স্কেলেট, শেল এবং অন্যান্য কাঠামোগত অংশ;
1.3আকার
সামগ্রিক মাত্রা (মিমি): 50 ± 0.1 × 50 ± 0.1 × 32 ± 0.1 (L × W × H);
ইনস্টলেশনের মাত্রা (মিমি): 43 ± 0.1 × 43 ± 0.1 (L × W), Φ3.2mm × 4

আকার

বৈদ্যুতিক ইন্টারফেস

মূল পয়েন্টের সংখ্যা	সংজ্ঞা	মন্তব্য
1	+৫ ভোল্ট	পাওয়ার সাপ্লাই ইনপুট
2	জিএনডি	পাওয়ার গ্রাউন্ড
3	--	সংরক্ষিত
4	RXD+	জাইরো ডিফারেনশিয়াল বাছাই এবং সংশোধন
5	টিএক্সডি+	জিরা RS422 আউটপুট ইতিবাচক
6	+৫ ভোল্ট	পাওয়ার সাপ্লাই ইনপুট
7	জিএনডি	পাওয়ার গ্রাউন্ড
8	আরএক্সডি-	জাইরো ডিফারেনশিয়াল গেট নেগেটিভ
9	টিএক্সডি-	জিরা RS422 আউটপুট নেগেটিভ
