হাই-এন্ড জিএনএসএস রিসিভার এমইএমএস জরিপ এবং ম্যাপিংয়ের জন্য ইনার্শিয়াল নেভিগেশন সিস্টেম

ব্র্যান্ড নাম:	AVIC
মডেল নম্বর:	GI300C
MOQ.:	1
মূল্য:	আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	500/মাস

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

CE ROHS

পণ্যের নাম:

এমইএমএস ইনর্শিয়াল নেভিগেশন সিস্টেম

মনোভাব নির্ভুলতা:

0.02 ডিগ্রী (rms)

শিরোনাম নির্ভুলতা:

0.1 ডিগ্রি (rms)

গাইরো রেঞ্জ:

±400°/সে

gyro জিরো পক্ষপাত স্থায়িত্ব:

≤0.3°/ঘণ্টা

অ্যাক্সিলোমিটার পরিসীমা:

±20 গ্রাম

অ্যাক্সিলোমিটার শূন্য পক্ষপাত স্থায়িত্ব:

≤100µg

ইন্টারফেস:

RS232/RS422/PPS

শক্তি খরচ:

≤8W

অপারেটিং তাপমাত্রা:

-40℃~+60℃

প্যাকেজিং বিবরণ:

স্পঞ্জ + শক্ত কাগজ

যোগানের ক্ষমতা:

500/মাস

বিশেষভাবে তুলে ধরা:

এমইএমএস ইনর্শিয়াল নেভিগেশন সিস্টেম

জরিপের জন্য ইনার্শিয়াল নেভিগেশন সিস্টেম

ম্যাপিংয়ের জন্য ইনার্শিয়াল নেভিগেশন সিস্টেম

পণ্যের বিবরণ

হাই-এন্ড জিএনএসএস রিসিভার এমইএমএস জরিপ এবং ম্যাপিংয়ের জন্য ইনার্শিয়াল নেভিগেশন সিস্টেম

পণ্যের বর্ণনা

জিআই৩০০সি একটি কমপ্যাক্ট ইনার্শিয়াল নেভিগেশন সিস্টেম যার মধ্যে ফাইবার অপটিক জাইরোস্কোপ (এফওজি) এবং মাইক্রো ইলেক্ট্রোমেকানিক্যাল সিস্টেম (এমইএমএস) অ্যাক্সিলরোমিটার রয়েছে।যা ইনার্শিয়াল/স্যাটেলাইট ইন্টিগ্রেটেড নেভিগেশনের জন্য বাহ্যিক GNSS সঠিক সময় এবং অবস্থান তথ্য ব্যবহার করতে পারেযখন বাহ্যিক জিএনএসএস তথ্য অবৈধ হয়, তখন ইনার্শিয়াল নেভিগেশন সিস্টেমটি খাঁটি ইনার্শিয়াল নেভিগেশনের নির্ভুলতা বজায় রাখার উচ্চ ক্ষমতা রাখে।

প্রধান প্রয়োগ

ড্রোন
রকেট
মোবাইল পরিমাপ
মাটি, টানেল এবং অন্যান্য ট্র্যাক সনাক্তকরণ এবং পরিমাপ
উচ্চ নির্ভুলতা স্থিতিশীল প্ল্যাটফর্ম

প্রধান কাজ

শেকিং বেস/মুভিং বেস অ্যালাইনমেন্ট ফাংশন
স্বার্থপর উত্তর
বাহ্যিক জিএনএসএস/বায়ুমণ্ডল মাল্টি-ইনফরমেশন ফিউশন ইন্টিগ্রেটেড নেভিগেশন
বাহ্যিক তথ্য সহায়তা ছাড়া সঠিকতা দীর্ঘ সময় ধরে রাখা
ব্যবহারকারীদের চাহিদা অনুযায়ী কাস্টমাইজ করতে সহায়তা করুন

প্রযুক্তিগত সূচক

প্রকল্প	পরীক্ষার শর্ত	সূচক
পজিশনিং সঠিকতা	বাহ্যিক জিএনএসএস বৈধ, একক পয়েন্ট	বহিরাগত স্যাটেলাইট অবস্থান সঠিকতা চেয়ে ভাল
	বাহ্যিক জিএনএসএস বৈধ, আরটিকে	বহিরাগত স্যাটেলাইট অবস্থান সঠিকতা চেয়ে ভাল
	খাঁটি ইনার্শিয়াল অনুভূমিক অবস্থান ধরে রাখা^①	১০০ মিটার/৫ মিনিট (CEP)
		600m/10min ((CEP)
		2nm/30min ((CEP)
	বায়ু গতি সমন্বিত অনুভূমিক অবস্থান ধরে রাখুন^②	1nm/30min (CEP)
রুটের সঠিকতা	একক অ্যান্টেনা	0.1°^③
	দ্বৈত অ্যান্টেনা	0.2 °/L (L = বেসলাইন দৈর্ঘ্য) (RMS)
	শিরোনাম	0.3°/30min ((RMS),1°/h ((RMS)
	স্ব-উত্তর নির্ভুলতা অনুসন্ধান	১° সেকেন্ডল, ১৫ মিনিট।^④
মনোভাবের সঠিকতা	GNSS বৈধ	0.02° ((RMS)
মনোভাবের সঠিকতা	অবস্থান ধরে রাখা (GNSS ব্যর্থতা)	0.3°/30min ((RMS),1°/h ((RMS)
গতি নির্ভুলতা	GNSS বৈধ, একক পয়েন্ট L1/L2	0.1m/s ((RMS)
জাইরো রেঞ্জ	পরিমাপ পরিসীমা	±400°/s
জাইরো রেঞ্জ	শূন্য পক্ষপাতের স্থিতিশীলতা	≤0.3°/ঘন্টা
অ্যাক্সিলেরোমিটার	পরিমাপ পরিসীমা	±20g
অ্যাক্সিলেরোমিটার	শূন্য পক্ষপাতের স্থিতিশীলতা	≤ ১০০ মাইক্রোগ্রাম
শারীরিক মাত্রা এবং বৈদ্যুতিক বৈশিষ্ট্য	ভোল্টেজ	৯-৩৬ ভোল্ট ডিসি
	বিদ্যুৎ খরচ	≤8W
	ইন্টারফেস	2-চ্যানেল RS232, 1-চ্যানেল RS422, 1-চ্যানেল PPS (lVTTL/422 স্তর)
	আকার	111mm × 72mm × 43mm (L, W, H)
	ওজন	≤ ৪৫০ গ্রাম
পরিবেশগত বৈশিষ্ট্য	অপারেটিং তাপমাত্রা	-৪০°সি~+৬০°সি
	সংরক্ষণের তাপমাত্রা	-৪৫°সি~+৭০°সি
	কম্পন	5 ~ 2000Hz, 6.06 G (শক শোষক সহ)
	প্রভাব	৩০ গ্রাম, ১১ এমএস (শক সহ)
	জীবনকাল	> ১৫ বছর
	অবিচ্ছিন্ন কাজের সময়	> ২৪ ঘন্টা
নোটঃ
1 সমন্বয় বৈধ;
২. বায়ুবাহিত ব্যবহারের জন্য, বিমানের গতির সংমিশ্রণের আগে একটি ঘুরানো ম্যানুভারের প্রয়োজন হয় এবং পরীক্ষায় 150km/H ফ্লাইটের গতির উদাহরণ নেওয়া হয়।
৩. বোর্ডের অবস্থা, গতিশীল হতে হবে;
4 দুই পজিশন সারিবদ্ধতা, দুই অবস্থানের মধ্যে দিক পার্থক্য 90 ডিগ্রী বেশী

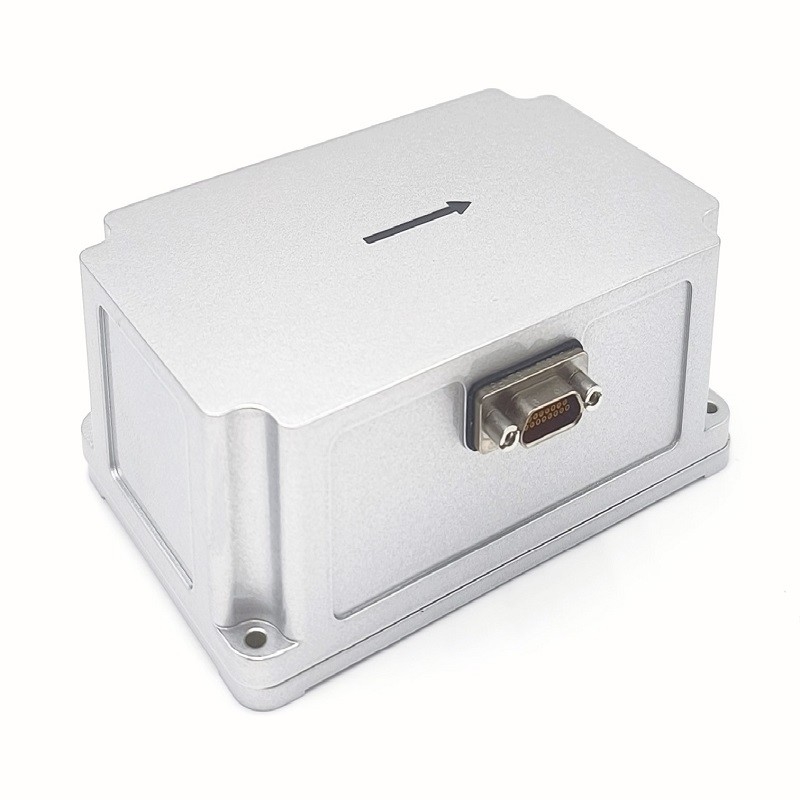

পণ্য কাঠামো

L111mm x W72mm x H42.8mm ((L x W x H)

হাই-এন্ড জিএনএসএস রিসিভার এমইএমএস জরিপ এবং ম্যাপিংয়ের জন্য ইনার্শিয়াল নেভিগেশন সিস্টেম 1
