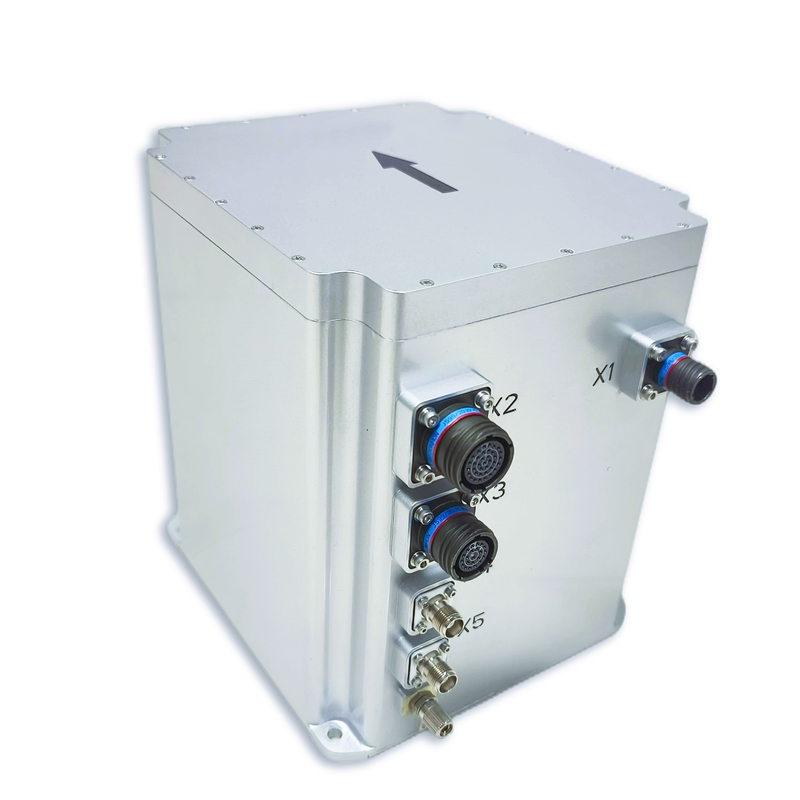

ফাইবার অপটিক জিএনএসএস ইন্টিগ্রেটেড ইনার্শিয়াল নেভিগেশন সিস্টেম জাইরোস্কোপ সেন্সর Attitude

Name: ফাইবার অপটিক জিএনএসএস ইন্টিগ্রেটেড ইনার্শিয়াল নেভিগেশন সিস্টেম জাইরোস্কোপ সেন্সর Attitude
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: জিআই৫০০-এ০
Price: 5,000.00 USD
Availability: InStock

ব্র্যান্ড নাম:	Firepower
মডেল নম্বর:	জিআই৫০০-এ০
MOQ.:	1
মূল্য:	আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	100/মাস

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

CE ROHS

পণ্যের নাম:

আইএনএস নেভিগেশন সিস্টেম

অবস্থান সঠিকতা:

1.5nm/ঘন্টা

শিরোনাম নির্ভুলতা:

0.1°

মনোভাব নির্ভুলতা:

0.03°

গতির নির্ভুলতা:

0.1m/s(RMS)

গাইরো সুযোগ:

±400°/সে

gyro জিরো পক্ষপাত স্থায়িত্ব:

≤0.02°/ঘণ্টা

অ্যাক্সিলোমিটার পরিসীমা:

±20 গ্রাম

অ্যাক্সিলোমিটার জিরো বায়াস স্থায়িত্ব:

≤50µg

কাজের তাপমাত্রা:

-40℃~+60℃

প্যাকেজিং বিবরণ:

স্পঞ্জ+বক্স

যোগানের ক্ষমতা:

100/মাস

বিশেষভাবে তুলে ধরা:

জিএনএসএস ইন্টিগ্রেটেড ইনার্শিয়াল নেভিগেশন সিস্টেম

জিএনএসএস ইন্টিগ্রেটেড আইএনএস

পণ্যের বিবরণ

ফাইবার অপটিক জিএনএসএস ইন্টিগ্রেটেড ইনার্শিয়াল নেভিগেশন সিস্টেম জাইরোস্কোপ সেন্সর Attitude

পণ্যের বর্ণনা

জিআই৫০০-এ০ ফাইবার অপটিক ইন্টিগ্রেটেড নেভিগেশন সিস্টেমটি উচ্চ-নির্ভুলতার ক্লোজড-লুপ ফাইবার অপটিক জাইরোস্কোপ, অ্যাক্সিলরোমিটার এবং উচ্চ-শেষ জিএনএসএস রিসিভিং বোর্ডের উপর ভিত্তি করে।এটি মাল্টি-সেন্সর ফিউশন এবং নেভিগেশন ক্যালকুলেশন অ্যালগরিদমের মাধ্যমে বাস্তবায়িত হয়, উচ্চ-নির্ভুলতা পরিমাপ এবং নিয়ন্ত্রণের প্রয়োজনীয়তা পূরণ করে বাইরের বিশ্বের উচ্চ-নির্ভুলতা দিক, গতি এবং অবস্থান তথ্য প্রদান করে।

প্রধান অ্যাপ্লিকেশন ক্ষেত্র

বড় আকারের ড্রোন রেফারেন্স ইনার্শিয়াল নেভিগেশন

জাহাজের কম্পাস

স্বয়ংচালিত আর্টিলারি ওরিয়েন্টেশন

যানবাহনের অবস্থান ও দিকনির্দেশনা

উচ্চ নির্ভুলতা মোবাইল পরিমাপ

উচ্চ নির্ভুলতা স্থিতিশীল প্ল্যাটফর্ম

পণ্যের বৈশিষ্ট্য

এই সিস্টেমে ইনার্শিয়াল/স্যাটেলাইট ইন্টিগ্রেটেড নেভিগেশন মোড এবং খাঁটি ইনার্শিয়াল মোড রয়েছে।

ইনার্শিয়াল নেভিগেশনে একটি অন্তর্নির্মিত জিএনএসএস বোর্ড রয়েছে। যখন জিএনএসএস কার্যকর হয়, তখন ইনার্শিয়াল নেভিগেশন নেভিগেশনের জন্য জিএনএসএসের সাথে একত্রিত হতে পারে এবং ব্যবহারকারীদের অবস্থান,উচ্চতা, গতি, মনোভাব, দিকনির্দেশ, ত্বরণ, কৌণিক গতি ইত্যাদি একই সাথে এটি জিএনএসএস অবস্থান, উচ্চতা, গতি এবং অন্যান্য তথ্য আউটপুট করে।

যখন জিএনএসএস অকার্যকর হয়, তখন এটি খাঁটি ইনার্শিয়াল মোডে প্রবেশ করতে পারে (যেমন, পাওয়ার চালু হওয়ার পরে জিপিএস ফিউশন কখনও করা হয়নি এবং যদি ফিউশনটি আবার হারিয়ে যায় তবে এটি ইন্টিগ্রেটেড নেভিগেশন মোডের অন্তর্গত) ।সক্রিয়করণের পর, এটিতে নির্ভুল অবস্থানের পরিমাপ ফাংশন রয়েছে, এটি পিচ এবং রোলের দিকনির্দেশনা আউটপুট করতে পারে এবং খাঁটি ইনার্শিয়াল স্ট্যাটিক উত্তর সন্ধান করতে পারে।

প্রযুক্তিগত সূচক

পয়েন্ট	পরীক্ষার শর্ত	A0- সূচক	B0-সূচক
পজিশনিং সঠিকতা	GNSS বৈধ, একক পয়েন্ট	1.2m ((RMS)	1.2m ((RMS)
	GNSSValid,RTK	2cm+1ppm ((RMS)	2cm+1ppm ((RMS)
	অবস্থান ধরে রাখা (GNSS ব্যর্থতা)	1.5nm/h ((50%CEP),5nm/2h ((50%CEP)	0.8nm/h ((CEP),3.0nm/3h ((CEP)
রুটের সঠিকতা	উত্তর খুঁজছে নিজেকে	0.1°×সেকন্ড ((ল্যাট), *Lati:latitude (RMS),10min	0.06°×সেকেন্ড ((ল্যাটি), স্ট্যাটিক বেস 5 মিনিট সমন্বয়; 0.03°×sec ((Lati), স্ট্যাটিক বেস 5 মিনিট সমন্বয়;*Lati:latitude (RMS)
রুটের সঠিকতা	রুট বজায় রাখা (জিএনএসএস ব্যর্থতা)	0.05°/h ((RMS),0.1°/2h ((RMS)	0.02°/h ((RMS),0.05°/3h ((RMS)
মনোভাবের সঠিকতা	জিএনএসএস বৈধ	0.03° ((RMS)	0.01° ((RMS)
মনোভাবের সঠিকতা	মনোভাব বজায় রাখা (জিএনএসএস ব্যর্থতা)	0.02°/h ((RMS),0.06°/2h ((RMS)	0.01°/h ((RMS),0.03°/3h ((RMS)
গতি নির্ভুলতা	GNSS বৈধ, একক পয়েন্টL1/L2	0.1m/s ((RMS)	0.1m/s ((RMS)
গতি নির্ভুলতা	গতি ধরে রাখা (জিএনএসএস ব্যর্থতা)	2m/s/h ((RMS),5m/s/2h ((RMS)	0.8m/s/h ((RMS),3m/s/3h ((RMS)
ফাইবার অপটিক্যাল জাইরো	পরিমাপ পরিসীমা	±400°/s	±400°/s
ফাইবার অপটিক্যাল জাইরো	পক্ষপাতের স্থিতিশীলতা	≤0.02°/ঘন্টা	≤0.01°/ঘন্টা
কোয়ার্টজ নমনীয় অ্যাক্সিলেরোমিটার	পরিমাপ পরিসীমা	±20g	±20g
কোয়ার্টজ নমনীয় অ্যাক্সিলেরোমিটার	পক্ষপাতের স্থিতিশীলতা	≤50μg ((10s গড়)	≤20μg ((10s গড়)
যোগাযোগ ইন্টারফেস	RS422	6waysবাউড রেট 9.6 কেবিপিএস থেকে 921.6 কেবিপিএস পর্যন্ত। ডিফল্ট বাউড রেট 115.2 কেবিপিএস। সর্বোচ্চ ফ্রিকোয়েন্সি 1000 হার্জ ((রৌ ডেটা) এবং ডিফল্ট ফ্রিকোয়েন্সি 200 হার্জ।
যোগাযোগ ইন্টারফেস	RS232	1 উপায়বাউড রেট 9.6 কেবিপিএস থেকে 921.6 কেবিপিএস পর্যন্ত। ডিফল্ট বাউড রেট 115.2 কেবিপিএস। সর্বোচ্চ ফ্রিকোয়েন্সি 1000Hz ((রৌ ডেটা) এবং ডিফল্ট ফ্রিকোয়েন্সি 200Hz।
বৈদ্যুতিক বৈশিষ্ট্য	ভোল্টেজ	২৪ ০৩৬ ভিডিসি
বৈদ্যুতিক বৈশিষ্ট্য	বিদ্যুৎ খরচ	≤30W
কাঠামোগত বৈশিষ্ট্য	মাত্রা	199mm×180mm×219.5mm
কাঠামোগত বৈশিষ্ট্য	ওজন	6.৫ কেজি	≤7.5kg ((বিমান পরিবহন নয়) ≤6.5kg (বিমান পরিবহন ঐচ্ছিক)
পরিবেশ	কাজের তাপমাত্রা	-৪০°সি~+৬০°সি
	সংরক্ষণের তাপমাত্রা	-৪৫°সি~+৬৫°সি
	কম্পন (ডাম্পিং সহ)	৫-২০০০ হার্জ,6.০৬ গ্রাম
	ধাক্কা (শক শোষণ সহ)	৩০ গ্রাম, ১১ মিমি
নির্ভরযোগ্যতা	জীবনকাল	>১৫ বছর
নির্ভরযোগ্যতা	অবিচ্ছিন্ন কাজের সময়	>২৪

আকার

ফাইবার অপটিক জিএনএসএস ইন্টিগ্রেটেড ইনার্শিয়াল নেভিগেশন সিস্টেম জাইরোস্কোপ সেন্সর Attitude 0

L199mm x W180mm x H219.5mm ((L x W x H)

ফাইবার অপটিক জিএনএসএস ইন্টিগ্রেটেড ইনার্শিয়াল নেভিগেশন সিস্টেম জাইরোস্কোপ সেন্সর Attitude 1

ফাইবার অপটিক জিএনএসএস ইন্টিগ্রেটেড ইনার্শিয়াল নেভিগেশন সিস্টেম জাইরোস্কোপ সেন্সর Attitude 2
