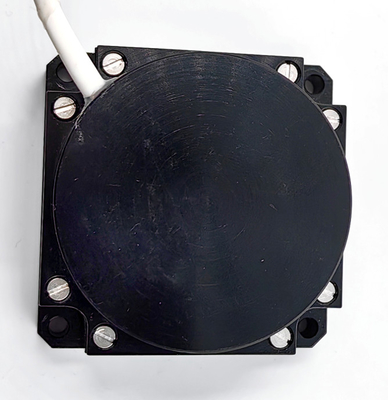

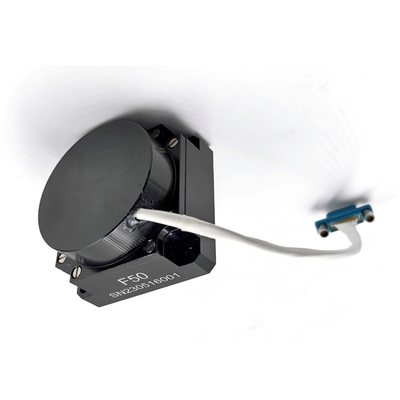

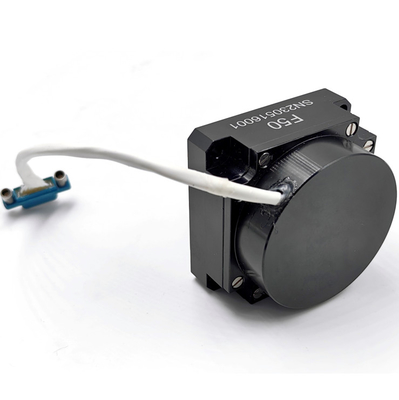

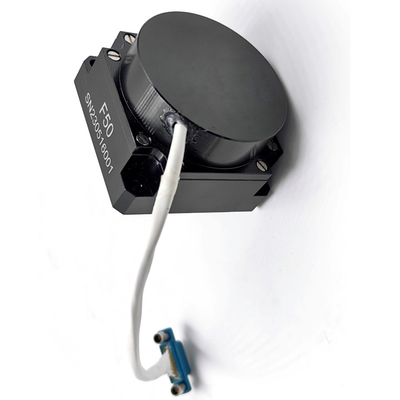

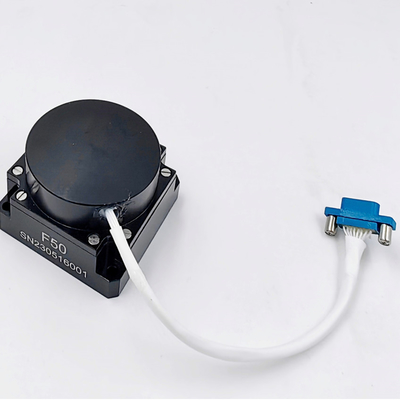

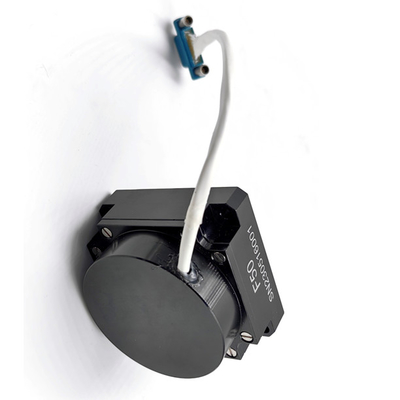

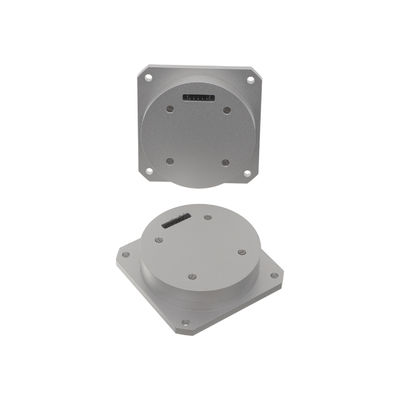

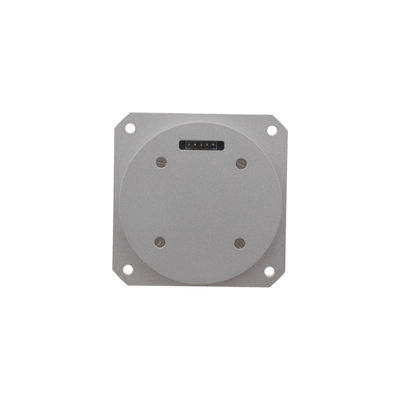

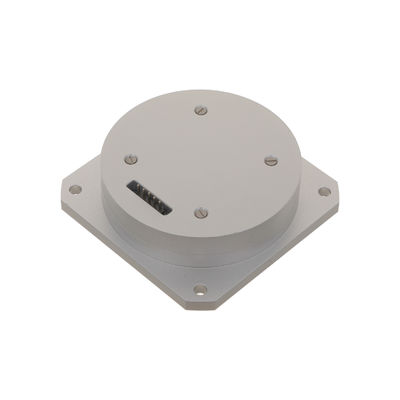

দ্রুত স্টার্ট 0.1 ডিগ্রি / এইচ বায়াস অপটিকাল জাইরো সেন্সর নেভিগেশন কুয়াশা কৌণিক হার ট্রান্সডুসার

ব্র্যান্ড নাম:	Firepower
মডেল নম্বর:	F50A
MOQ.:	1
মূল্য:	আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	200/মাস

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

দুরত্ব পরিমাপ করা:

-500°/s~+500°/s

জিরো-বায়াস পুনরাবৃত্তিযোগ্যতা:

<=0.1°/ঘন্টা

জিরো-বায়াস স্থায়িত্ব:

<=0.1°/ঘন্টা

ব্যান্ডউইথ:

>200Hz

প্রারম্ভিক সময়:

<5 সেকেন্ড

যোগাযোগ মোড:

RS422

অপারেটিং তাপমাত্রা:

-45℃～+60℃

সংগ্রহস্থল তাপমাত্রা:

-55℃～+75℃

স্কেল ফ্যাক্টর অরৈখিকতা:

<50 পিপিএম

স্কেল ফ্যাক্টর পুনরাবৃত্তিযোগ্যতা:

<50 পিপিএম

সরবরাহ ভোল্টেজ:

৫ ভোল্ট

প্যাকেজিং বিবরণ:

স্পঞ্জ+ বক্স

যোগানের ক্ষমতা:

200/মাস

বিশেষভাবে তুলে ধরা:

ফাস্ট স্টার্ট অপটিক্যাল জাইরো

0.১ ডিগ্রি/ঘন্টা অপটিক্যাল জাইরো

দ্রুত স্টার্ট ফাইবার জাইরো

পণ্যের বিবরণ

ফাস্ট স্টার্ট ০.১ ডিগ্রী/ঘন্টা বায়াস অপটিক্যাল জাইরো সেন্সর নেভিগেশন ফগ অ্যাঙ্গুলার রেট ট্রান্সডিউসার

পণ্যের বৈশিষ্ট্য

বৈশিষ্ট্য	মান
মাপার পরিসীমা	-500°/s~+500°/s
শূন্য-বায়াস পুনরাবৃত্তিযোগ্যতা	<=0.1°/ঘন্টা
শূন্য-বায়াস স্থিতিশীলতা	<=0.1°/ঘন্টা
ব্যান্ডউইথ	>200Hz
আরম্ভের সময়	<5S
যোগাযোগের মোড	RS422
অপারেটিং তাপমাত্রা	-45℃～+60℃
সংরক্ষণ তাপমাত্রা	-55℃～+75℃
স্কেল ফ্যাক্টর অ-রৈখিকতা	<50ppm
স্কেল ফ্যাক্টর পুনরাবৃত্তিযোগ্যতা	<50ppm
সরবরাহ ভোল্টেজ	5v

পণ্য ওভারভিউ

এই পণ্যটি অপটিক্যাল সাগনাক প্রভাবের উপর ভিত্তি করে তৈরি একটি জড়তা অ্যাঙ্গুলার রেট সেন্সর, যা পণ্যের সংবেদনশীল অক্ষ বরাবর ক্যারিয়ারের কৌণিক হার পরিমাপ করতে ব্যবহৃত হয়। পণ্যের কৌণিক হার সেন্সিং ইউনিটটি একটি অপটিক্যাল ফাইবার রিং, একটি ডিজিটাল ক্লোজড-লুপ ডিটেকশন সার্কিট গ্রহণ করা হয় যা ঘড়ির কাঁটার দিকে এবং ঘড়ির কাঁটার বিপরীত দিকে বাইরের ভৌত কৌণিক হারের কারণে সৃষ্ট আলোর পথের পার্থক্য বের করতে ব্যবহৃত হয়, যা অপটিক্যাল ফাইবার রিং দ্বারা অনুভূত হয় এবং একই সময়ে, একটি ভোল্টেজ সংকেত যা একটি অপটিক্যাল পাথ ডিফারেন্স সিগন্যাল থেকে রূপান্তরিত হয়, ক্লোজড-লুপ ফিডব্যাক এবং নিয়ন্ত্রণের অধীনে থাকে, যাতে সংকেতের মডুলেশন এবং ডিমডুলেশন উপলব্ধি করা যায় এবং কৌণিক হার সংকেত সনাক্তকরণের উদ্দেশ্য অর্জন করা যায়।

এই পণ্যটি একটি অপটিক্যাল অ্যাঙ্গুলার বেগ সেন্সিং ইউনিট এবং একটি সিগন্যাল ডিটেকশন ইউনিট দ্বারা গঠিত, যা একক-অক্ষের কৌণিক বৃদ্ধি তথ্য এবং অভ্যন্তরীণ তাপমাত্রা তথ্য সরবরাহ করে। পণ্যগুলি প্রধানত মাঝারি-নির্ভুলতা জড়তা নেভিগেশন সিস্টেম, পজিশনিং এবং ওরিয়েন্টেশন সিস্টেম এবং সার্ভো স্থিতিশীলতা সিস্টেমের মতো অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।

প্রযুক্তিগত পরামিতি

পরামিতি	ইউনিট	স্পেসিফিকেশন
সমগ্র মাত্রা	মিমি	50×50×32
শুরুর সময়	সেকেন্ড	5
শূন্য বায়াস স্থিতিশীলতা (10s মসৃণ)	(°)/ঘন্টা	≤0.1
শূন্য-বায়াস পুনরাবৃত্তিযোগ্যতা	(°)/ঘন্টা	≤0.1
র্যান্ডম ওয়াক কোফিসিয়েন্ট	(º)/ঘন্টা1/2	≤0.01
স্কেল ফ্যাক্টর অ-রৈখিকতা	ppm	≤50
স্কেল ফ্যাক্টর পুনরাবৃত্তিযোগ্যতা	ppm	≤50
অপারেটিং তাপমাত্রা	℃	-40~+70
সংরক্ষণ তাপমাত্রা	℃	-50~+70
ডাইনামিক রেঞ্জ	(°)/s	±500
সরবরাহ ভোল্টেজ	V	+5V
স্থিতিশীল অবস্থার বিদ্যুতের ব্যবহার (পূর্ণ তাপমাত্রা)	W	<4
ব্যান্ডউইথ	Hz	≥200

পণ্যের উপাদান

অপটিক্যাল পাথ ইউনিটে একটি SLD আলো উৎস, একটি অপটিক্যাল ফাইবার রিং, একটি সমন্বিত অপটিক্যাল ফেজ মডুলেটর, একটি অপটিক্যাল ফাইবার কাপলার এবং একটি অপটিক্যাল ডিটেক্টর রয়েছে
সার্কিট ইউনিটে একটি আলো উৎস ড্রাইভিং সার্কিট এবং একটি সনাক্তকরণ এবং নিয়ন্ত্রণ সংকেত সার্কিট বোর্ড রয়েছে
জাইরোস্কোপ কাঠামোগত অংশ

সমগ্র মাত্রা (মিমি): 50 ± 0.1 × 50 ± 0.1 × 32 ± 0.1 (L × W × H)

ইনস্টলেশন মাত্রা (মিমি): 43 ± 0.1 × 43 ± 0.1 (L × W), Φ3.2mm × 4

গুরুত্বপূর্ণ সতর্কতা

কর্মক্ষমতা হ্রাস এবং পরিষেবা জীবন কমাতে ঘন ঘন পাওয়ার-অন/অফ অপারেশনগুলি এড়িয়ে চলুন
বিদ্যুৎ চালু করার আগে পাওয়ার সাপ্লাই সিস্টেমটি পরীক্ষা করুন যাতে বৈদ্যুতিক পয়েন্টগুলির মধ্যে বা জাইরোস্কোপ শেল এবং বৈদ্যুতিক পয়েন্টগুলির মধ্যে কোনো শর্ট সার্কিট নেই তা নিশ্চিত করা যায়
কোনো অস্বাভাবিক অপারেশনের জন্য প্রস্তুতকারকের সাথে পরামর্শ করুন - অননুমোদিতভাবে বিচ্ছিন্ন করা বা মেরামত করা নিষিদ্ধ
ব্যবহার এবং পরিবহনের সময় সাবধানে ধরুন কারণ এটি একটি নির্ভুল যন্ত্র
ইনপুট/আউটপুট সিগন্যাল লাইন এবং পাওয়ার সাপ্লাই লাইনের সঠিক সংযোগ নিশ্চিত করুন
পণ্যটি পরিচালনা করার সময় অ্যান্টি-স্ট্যাটিক ব্যবস্থা প্রয়োগ করুন
আশেপাশের চৌম্বক ক্ষেত্রের তীব্রতা 1Gs এর নিচে রাখুন
