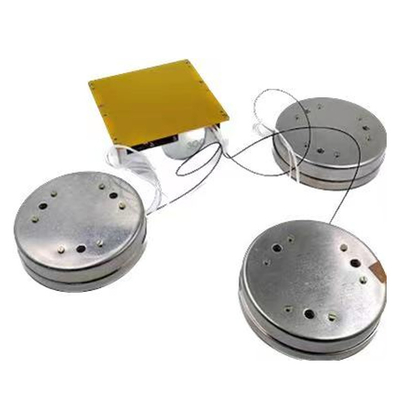

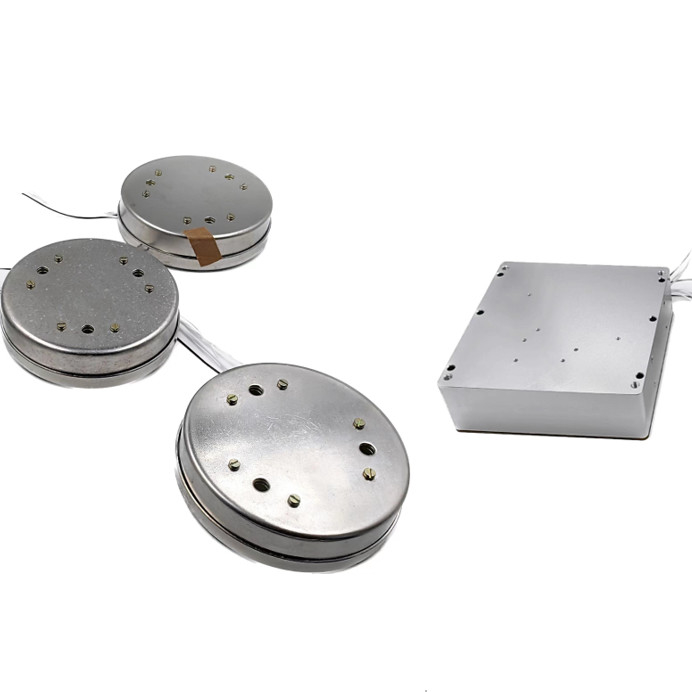

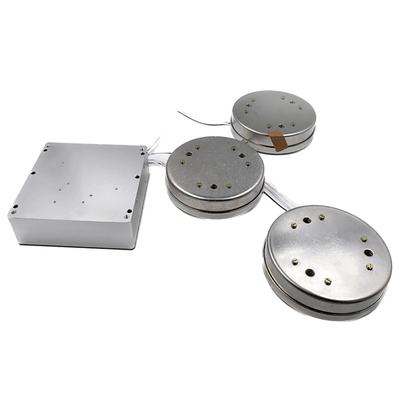

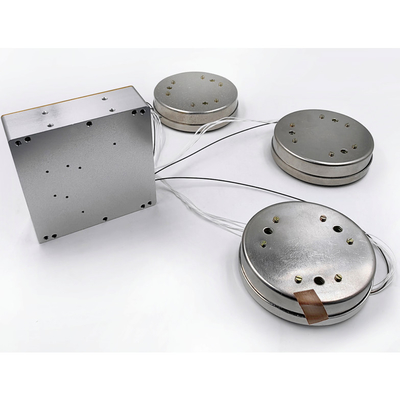

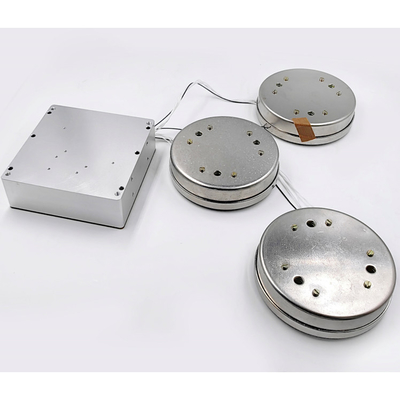

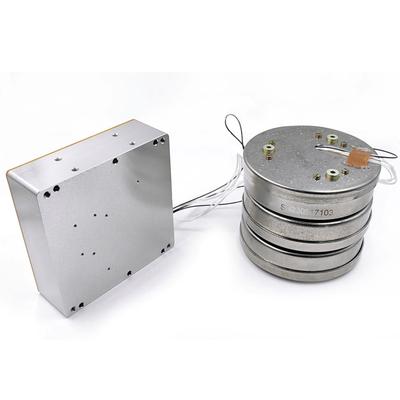

ডেটা অধিগ্রহণ বোর্ডের সাথে উচ্চ নির্ভুলতা ট্রায়াক্সিয়াল ফাইবার অপটিক জাইরোস্কোপ

ব্র্যান্ড নাম:	Firepower
মডেল নম্বর:	30 গ্রাম
MOQ.:	1
মূল্য:	আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	50/মাস

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

Military standard

দুরত্ব পরিমাপ করা:

±300º/সে

ঘরের তাপমাত্রায় শূন্য পক্ষপাত স্থায়িত্ব (100s স্মুথিং, 1σ):

≤0.01º/ঘণ্টা

জিরো-বায়াস পুনরাবৃত্তিযোগ্যতা:

≤0.1º/ঘণ্টা

এলোমেলো হাঁটার সহগ:

≤0.001º/h1/2

স্কেল ফ্যাক্টর পুনরাবৃত্তিযোগ্যতা:

≤100ppm

অপারেটিং তাপমাত্রা:

-40~+60℃

সরবরাহ ভোল্টেজ:

+5V

ব্যান্ডউইথ:

>200Hz

স্থির-রাষ্ট্রীয় শক্তি খরচ:

≤7W

সময় শুরু:

1 মিনিট

প্যাকেজিং বিবরণ:

স্পঞ্জ+ বক্স

যোগানের ক্ষমতা:

50/মাস

বিশেষভাবে তুলে ধরা:

উচ্চ নির্ভুল ফাইবার অপটিক জাইরোস্কোপ

ট্রায়াক্সিয়াল ফাইবার অপটিক গাইরোস্কোপ

ডেটা অধিগ্রহণ বোর্ডের সাথে ফাইবার গাইরো

পণ্যের বিবরণ

ডেটা অধিগ্রহণ বোর্ড সহ উচ্চ-নির্ভুল ট্রায়াক্সিয়াল ফাইবার অপটিক জাইরোস্কোপ

এই পণ্যটি অপটিক্যাল Sagnac প্রভাবের উপর ভিত্তি করে একটি জড় কৌণিক হার সেন্সর, যা পণ্যের সংবেদনশীল অক্ষ বরাবর ক্যারিয়ারের কৌণিক হার পরিমাপ করতে ব্যবহৃত হয়।পণ্যের একটি কৌণিক হার সেন্সিং ইউনিট হল একটি অপটিক্যাল ফাইবার রিং, একটি ডিজিটাল ক্লোজড লুপ ডিটেকশন সার্কিট গৃহীত হয় বাহ্যিক শারীরিক কৌণিক হার দ্বারা সৃষ্ট ঘড়ির কাঁটার এবং বিপরীত দিকে প্রচারিত আলোর অপটিক্যাল পথের পার্থক্য বের করতে এবং অপটিক্যাল ফাইবার রিং দ্বারা অনুভূত হয়। , একটি অপটিক্যাল পাথ ডিফারেন্স সিগন্যাল থেকে রূপান্তরিত একটি ভোল্টেজ সিগন্যাল বন্ধ লুপ ফিডব্যাক এবং নিয়ন্ত্রণের অধীন হয়, যাতে সিগন্যালের মড্যুলেশন এবং ডিমোডুলেশন উপলব্ধি করা হয় এবং উচ্চ-নির্ভুল কৌণিক হার সংকেত সনাক্তকরণের উদ্দেশ্য অর্জন করা হয়।

এই পণ্যটিতে একটি অপটিক্যাল কৌণিক বেগ সেন্সিং ইউনিট এবং একটি সংকেত সনাক্তকরণ ইউনিট রয়েছে এবং এটি তিন-অক্ষের কৌণিক বৃদ্ধি এবং অভ্যন্তরীণ তাপমাত্রার তথ্য সরবরাহ করে।

পণ্যগুলি প্রধানত উচ্চ-নির্ভুল ইনর্শিয়াল নেভিগেশন সিস্টেম, পজিশনিং এবং ওরিয়েন্টেশন সিস্টেম এবং অন্যান্য অ্যাপ্লিকেশনের জন্য উপযুক্ত।

সার্কিট বক্সের সামগ্রিক মাত্রা (মিমি): (96 ± 0.1) × (96 ± 0.1) × (32.9 ± 0.1) (L × W × H);

অপটিক্যাল ফাইবার সেন্সিং ইউনিটের মাত্রা (মিমি): Ф92 × 27;

সার্কিট বক্সের ইনস্টলেশন মাত্রা (মিমি): (88 ± 0.1) × (84 ± 0.1) (L × W), Φ4mm × 4;

অপটিক্যাল ফাইবার সেন্সিং ইউনিটের ইনস্টলেশন মাত্রা:

যেমন চিত্র।2 সেন্সিং ইউনিট ইনস্টলেশনের পরিকল্পিত চিত্র যেমন দেখানো হয়েছে।

কর্মক্ষমতা বৈশিষ্ট্য

ক্রমিক সংখ্যা	পরীক্ষামূলক বস্তু	ইউনিট	প্রযুক্তিগত প্রয়োজনীয়তা
1	দুরত্ব পরিমাপ করা	º/সে	±300
2	ঘরের তাপমাত্রায় শূন্য পক্ষপাত স্থায়িত্ব (100s মসৃণ, 1σ)	º/ঘণ্টা	≤0.01
3	জিরো-বায়াস পুনরাবৃত্তিযোগ্যতা	º/ঘণ্টা	≤0.01
4	এলোমেলো হাঁটার সহগ	º/h1/2	≤0.001
5	স্কেল ফ্যাক্টর পুনরাবৃত্তিযোগ্যতা	পিপিএম	≤100
6	অপারেটিং তাপমাত্রা	℃	-40~+60
7	সংগ্রহস্থল তাপমাত্রা	℃	-50~+70
8	সরবরাহ ভোল্টেজ	ভি	+5V
9	ব্যান্ডউইথ	Hz	>200
10	স্থির-রাষ্ট্রীয় শক্তি খরচ	ডব্লিউ	≤7
11	সময় শুরু	মিনিট	1
12	স্টার্টআপ তাত্ক্ষণিক শক্তি খরচ	ডব্লিউ	≤ 10 (পাওয়ার চালু হওয়ার পর 3 সেকেন্ডের মধ্যে)

পণ্যটি + 5V ডিসি পাওয়ার সাপ্লাই দ্বারা চালিত এবং নেতিবাচক পাওয়ার সাপ্লাই প্রয়োজন হয় না।এর পাওয়ার সাপ্লাই প্রয়োজনীয়তা নিম্নরূপ: সারণী দেখানো হয়েছে:

ক্রমিক সংখ্যা	নাম	অনুরোধ
1	পাওয়ার সাপ্লাই নির্ভুলতা	±5%
2	পাওয়ার রিপল (ভিপিপি)	20mV
3	বিদ্যুত সরবরাহ	>2A

মাত্রা

ডেটা অধিগ্রহণ বোর্ডের সাথে উচ্চ নির্ভুলতা ট্রায়াক্সিয়াল ফাইবার অপটিক জাইরোস্কোপ 0

ডেটা অধিগ্রহণ বোর্ডের সাথে উচ্চ নির্ভুলতা ট্রায়াক্সিয়াল ফাইবার অপটিক জাইরোস্কোপ 1
