ইনর্শিয়াল অ্যাঙ্গুলার রেট সেন্সর, ক্লোজড লুপ অপটিক্যাল স্যাগনাক ইফেক্ট জাইরোস্কোপ

ব্র্যান্ড নাম:	Firepower
মডেল নম্বর:	F98B
MOQ.:	1
মূল্য:	আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	200/মাস

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

আকার:

98×98×35mm

সময় শুরু:

≤3 মিনিট

শূন্য পক্ষপাত স্থায়িত্ব:

≤0.02°/ঘণ্টা

জিরো-বায়াস পুনরাবৃত্তিযোগ্যতা:

≤0.02°/ঘণ্টা

এলোমেলো হাঁটার সহগ:

≤0.001º/h1/2

স্কেল ফ্যাক্টর অরৈখিকতা:

≤20ppm

প্যাকেজিং বিবরণ:

স্পঞ্জ+ বক্স

যোগানের ক্ষমতা:

200/মাস

বিশেষভাবে তুলে ধরা:

সাগনাক ইফেক্ট অ্যাঙ্গুলার রেট সেন্সর

20 পিপিএম গাইরো সেন্সর

অপটিক্যাল সাগনাক ইফেক্ট জাইরোস্কোপ

পণ্যের বিবরণ

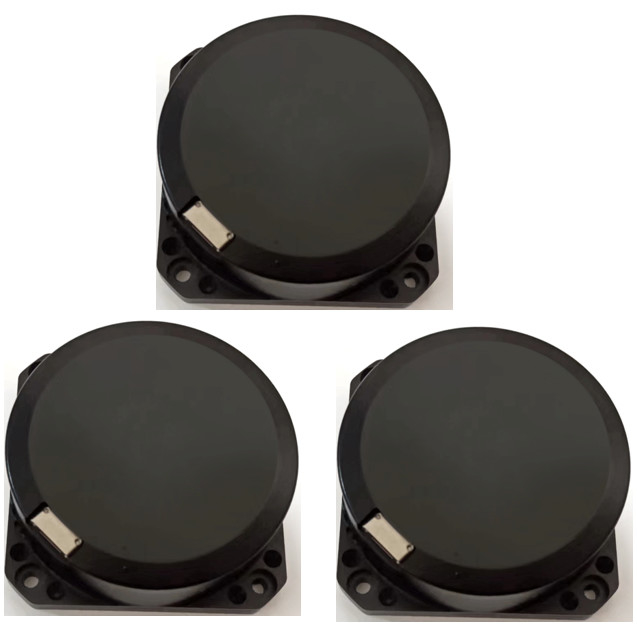

জড় কৌণিক হার সেন্সর অপটিক্যাল স্যাগনাক ইফেক্ট গাইরোস্কোপ ক্লোজড-লুপ গাইরো সেন্সর

এই পণ্যটি অপটিক্যাল Sagnac প্রভাবের উপর ভিত্তি করে একটি জড় কৌণিক হার সেন্সর, যা পণ্যের সংবেদনশীল অক্ষ বরাবর ক্যারিয়ারের কৌণিক হার পরিমাপ করতে ব্যবহৃত হয়।পণ্যটির একটি কৌণিক হার সেন্সিং ইউনিট হল একটি অপটিক্যাল ফাইবার রিং, একটি ডিজিটাল ক্লোজড-লুপ ডিটেকশন সার্কিট ব্যবহার করা হয় ঘড়ির কাঁটার দিকে এবং বিপরীত দিকে প্রচারিত আলোর অপটিক্যাল পথের পার্থক্য বের করার জন্য বাহ্যিক শারীরিক কৌণিক হার দ্বারা সৃষ্ট এবং অপটিক্যাল ফাইবার রিং দ্বারা অনুভূত হয়। এদিকে, অপটিক্যাল পাথ ডিফারেন্স সিগন্যালকে ক্লোজড-লুপ ফিডব্যাক এবং কন্ট্রোলের জন্য একটি ভোল্টেজ সিগন্যালে রূপান্তরিত করা হয়, যাতে সিগন্যালের মড্যুলেশন এবং ডিমডুলেশন উপলব্ধি করা হয় এবং উচ্চ-নির্ভুল কৌণিক হার সংকেত সনাক্তকরণের উদ্দেশ্য অর্জিত হয়।

ক্রমিক সংখ্যা	পরীক্ষামূলক বস্তু	ইউনিট	প্রযুক্তিগত প্রয়োজনীয়তা
1	স্থিতিস্থাপক	মিমি	98×98×35
2	সময় শুরু	মিনিট	≤3
3	শূন্য পক্ষপাত স্থায়িত্ব (10 s মসৃণ, 1σ)	º/ঘণ্টা	≤0.02
4	জিরো-বায়াস পুনরাবৃত্তিযোগ্যতা	º/ঘণ্টা	≤0.02
5	এলোমেলো হাঁটার সহগ	º/h1/2	≤0.001
6	স্কেল ফ্যাক্টর অরৈখিকতা	পিপিএম	≤20
7	স্কেল ফ্যাক্টর পুনরাবৃত্তিযোগ্যতা	পিপিএম	≤20
8	অপারেটিং তাপমাত্রা	℃	-40~+60
9	সংগ্রহস্থল তাপমাত্রা	℃	-50~+70
10	গতিশীল পরিসীমা	(°)/সে	±300
11	সরবরাহ ভোল্টেজ	ভি	+5V
12	স্থির-রাষ্ট্রীয় শক্তি খরচ	ডব্লিউ	<4

আকার

সামগ্রিক মাত্রা (মিমি): (98 ± 0.1) × (98 ± 0.1) × (35 ± 0.1) (L × W × H);

ইনস্টলেশন মাত্রা (মিমি): (80 ± 0.1) × (80 ± 0.1) (L × W), Φ5.4 মিমি × 4

ইনর্শিয়াল অ্যাঙ্গুলার রেট সেন্সর, ক্লোজড লুপ অপটিক্যাল স্যাগনাক ইফেক্ট জাইরোস্কোপ 0

বৈদ্যুতিক সংযোগ ইন্টারফেস

পয়েন্ট নম্বর	সংজ্ঞা	মন্তব্য করুন
1,9	+5V	পাওয়ার সাপ্লাই ইনপুট
2,10	জিএনডি	ক্ষমতা স্থল
5	RXD+	গাইরো ডিফারেনশিয়াল বাছাই এবং সংশোধন
13	RXD-	গাইরো ডিফারেনশিয়াল গেটিং নেতিবাচক
6	TXD+	গাইরো ডিফারেনশিয়াল আউটপুট ইতিবাচক
14	TXD+	গাইরো ডিফারেনশিয়াল আউটপুট নেতিবাচক
3,4,7,8,11,12,15	——	সংরক্ষিত
