সুনির্দিষ্ট মনোভাব অবস্থানের জন্য গতিশীল পরিমাপ ইনর্শিয়াল নেভিগেশন সেন্সর

ব্র্যান্ড নাম:	avic
মডেল নম্বর:	GI300F
MOQ.:	1
মূল্য:	আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	500/মাস

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

CE ROHS

পণ্য:

ইনর্শিয়াল নেভিগেশন সিস্টেম

শিরোনাম নির্ভুলতা:

0.1°

মনোভাব নির্ভুলতা:

0.02° (RMS)

জাইরোস্কোপ পরিসীমা:

±400°/সে

শূন্য পক্ষপাত স্থায়িত্ব:

≤100µg

অ্যাক্সিলোমিটার পরিসীমা:

±20 গ্রাম

আকার:

92.0 মিমি × 92.0 মিমি × 81.0 মিমি

ওজন:

≤1.2 কেজি

প্যাকেজিং বিবরণ:

স্পঞ্জ + শক্ত কাগজ

যোগানের ক্ষমতা:

500/মাস

বিশেষভাবে তুলে ধরা:

ডায়নামিক ইনর্শিয়াল নেভিগেশন সেন্সর

20g ইনর্শিয়াল নেভিগেশন সেন্সর

36V ডিসি ইনর্শিয়াল নেভিগেশন সিস্টেম

পণ্যের বিবরণ

ইনার্শিয়াল সিস্টেম নেভিগেশন সেন্সর সঠিক মনোভাব অবস্থান গতিশীল পরিমাপ

প্রধান কাজ

এই সিস্টেমে ইনার্শিয়াল/স্যাটেলাইট ইন্টিগ্রেটেড নেভিগেশন মোড এবং খাঁটি ইনার্শিয়াল মোড রয়েছে।

ইনার্শিয়াল/স্যাটেলাইট ইন্টিগ্রেটেড নেভিগেশন মোডে, বহিরাগত জিএনএসএস রিসিভারের দ্বারা প্রাপ্ত স্যাটেলাইট পজিশনিং তথ্য ইন্টিগ্রেটেড নেভিগেশনের জন্য ব্যবহার করা যেতে পারে এবং পিচ, রোল, কোর্স,অবস্থান, গতি, সময় এবং ক্যারিয়ারের অন্যান্য তথ্য আউটপুট করা যেতে পারে; সংকেত হারিয়ে যাওয়ার পরে, স্থিতি, গতি এবং স্থিতি ইনার্টি দ্বারা গণনা আউটপুট হয়,যেখানে পিচ এবং রোল সঠিক হতে হবে, কোর্স রক্ষার ফাংশনটি অল্প সময়ের মধ্যে উপলব্ধ এবং মিটার-স্তরের অবস্থান সঠিকতা অল্প সময়ের মধ্যে উপলব্ধ।

বিশুদ্ধ ইনার্শিয়াল মোড চালু করার পর (অর্থাৎ, জিপিএস ফিউশন চালু হওয়ার পর কখনো করা হয়নি, এবং ফিউশনের পর যদি এটি আবার লক হারায়, তবে এটি ইন্টিগ্রেটেড নেভিগেশন মোডের অন্তর্গত)এটি সঠিক মনোভাব পরিমাপ ফাংশন আছে, পিচ এবং রোলের দিকনির্দেশ বের করতে পারে, এবং খাঁটি ইনার্শিয়াল মোড স্থিরভাবে উত্তর খুঁজে পেতে পারে।

প্রকল্প	পরীক্ষার শর্ত	সূচক
পজিশনিং সঠিকতা	বাহ্যিক জিএনএসএস বৈধ, একক পয়েন্ট	বহিরাগত স্যাটেলাইট অবস্থান সঠিকতা চেয়ে ভাল
	বাহ্যিক জিএনএসএস বৈধ, আরটিকে	বহিরাগত স্যাটেলাইট অবস্থান সঠিকতা চেয়ে ভাল
	বিশুদ্ধ ইনার্শিয়াল অনুভূমিক অবস্থান ধারণ1	80m/5min ((CEP) ৫০০ মিটার ১০ মিনিট (সিইপি) 1.5nm/30min ((CEP)
	বায়ু গতি সংমিশ্রণ অনুভূমিক অবস্থান ধরে রাখুন2	0.8nm/30min (CEP)
রুটের সঠিকতা	একক অ্যান্টেনা (RMS)	0.১°৩
	ডুয়াল অ্যান্টেনা (আরএমএস)	0.2 °/L (L = বেসলাইন দৈর্ঘ্য) (RMS)
	রুট বজায় রাখা (আরএমএস)	0.২°/৩০মিনিট ((RMS),0.5°/ঘন্টা
	স্ব-উত্তর অনুসন্ধান নির্ভুলতা (আরএমএস)	0.2 ° SecL, 15 মিনিটের জন্য দ্বৈত অবস্থান সমন্বয় 1.0 ° এসসিএল, একক অবস্থান সমন্বয় 5-10 মিনিট
মনোভাবের সঠিকতা	GNSS বৈধ	0.02° ((RMS)
মনোভাবের সঠিকতা	অবস্থান ধরে রাখা (GNSS ব্যর্থতা)	0.২°/৩০মিনিট ((RMS),0.5°/h ((RMS)
গতি নির্ভুলতা	GNSS বৈধ, একক পয়েন্ট L1/L2	0.1m/s ((RMS)
জাইরোস্কোপ	পরিমাপ পরিসীমা	±400°/s
জাইরোস্কোপ	শূন্য পক্ষপাতের স্থিতিশীলতা	≤0.3°/ঘন্টা
অ্যাক্সিলেরোমিটার	পরিমাপ পরিসীমা	±20g
অ্যাক্সিলেরোমিটার	শূন্য পক্ষপাতের স্থিতিশীলতা	≤ ১০০ মাইক্রোগ্রাম
শারীরিক মাত্রা এবং বৈদ্যুতিক বৈশিষ্ট্য	ভোল্টেজ	৯-৩৬ ভোল্ট ডিসি
	বিদ্যুৎ খরচ	≤ 12W (স্থির অবস্থা)
	ইন্টারফেস	2-চ্যানেল RS232, 1-চ্যানেল RS422, 1-চ্যানেল PPS (LVTTL/422 স্তর)
	আকার	92.0 মিমি × 92.0 মিমি × 81.0 মিমি (এল, ডাব্লু, এইচ)
	ওজন	≤ ১.২ কেজি
পরিবেশগত বৈশিষ্ট্য	অপারেটিং তাপমাত্রা	-৪০°সি~+৬০°সি
	সংরক্ষণের তাপমাত্রা	-৪৫°সি~+৭০°সি
	কম্পন	5 ~ 2000Hz, 6.06 G (শক শোষক সহ)
	প্রভাব	৩০ গ্রাম, ১১ এমএস (শক সহ)
	জীবনকাল	> ১৫ বছর
	অবিচ্ছিন্ন কাজের সময়	> ২৪ ঘন্টা
উচ্চতার সীমা ≤5000m
স্পিড লিমিট ≤500m/s
নোটঃ সমন্বয় বৈধ; বায়ুবাহিত ব্যবহারের জন্য, বিমানের গতির সংমিশ্রণের আগে একটি ঘুরানো ম্যানুভার রয়েছে এবং পরীক্ষায় 150km/H ফ্লাইটের গতির উদাহরণ নেওয়া হয়; বোর্ডে অবস্থার গতিশীল হতে হবে;

আকারঃ

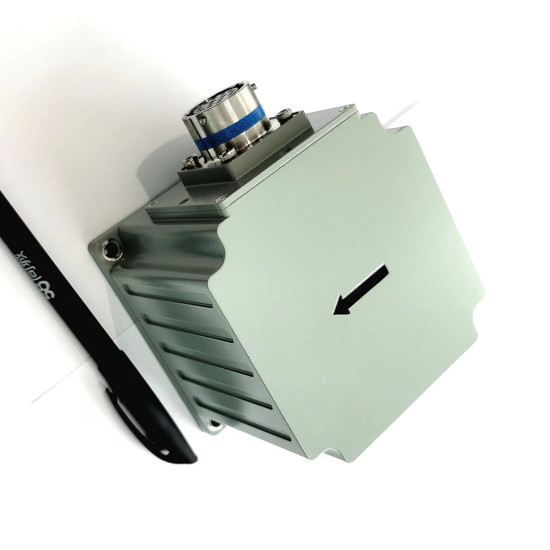

ইনার্শিয়াল পরিমাপ ইউনিটের জন্য ইন্টিগ্রেটেড ডিজাইন স্কিম গ্রহণ করা হয় এবং সিস্টেমের রূপরেখা নীচের চিত্রটিতে দেখানো হয়েছে।

সিস্টেমের সামগ্রিক মাত্রা 92.0 mm × 92.0 mm × 81.0 mm (দৈর্ঘ্য × প্রস্থ × উচ্চতা) ।

সুনির্দিষ্ট মনোভাব অবস্থানের জন্য গতিশীল পরিমাপ ইনর্শিয়াল নেভিগেশন সেন্সর 0

বৈদ্যুতিক ইন্টারফেস

সিস্টেমে 1 টি বহিরাগত সংযোগকারী রয়েছেঃ

a) পাওয়ার সাপ্লাই এবং কমিউনিকেশন ইন্টারফেস X1;

(খ) একটি তারের এক প্রান্ত X1 এর সাথে সংযুক্ত করা হয়, এবং অন্য প্রান্তটি একটি পাওয়ার সাপ্লাই লাল এবং কালো ক্লিপ এবং তিনটি সিরিয়াল পোর্টে বিভক্ত, যা COM1 ~ COM3 হয়, যেখানে COM1 RS422 হয়,COM2 এবং COM3 হল RS232. COM 1 কাজ মোড কমান্ড পাঠাতে ব্যবহার করা যেতে পারে;
