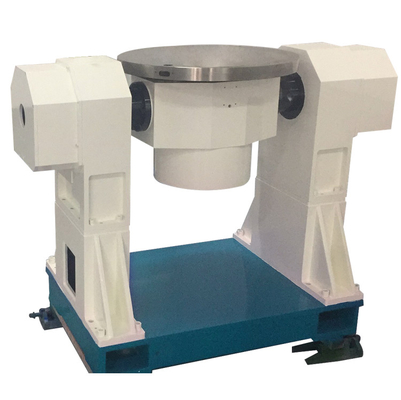

জড়ীয় ডিভাইস এবং সেন্সরগুলির জন্য টেবিল টাইপ 2 অক্ষ টার্নটেবল

ইনার্শিয়াল ডিভাইস এবং সেন্সরগুলির জন্য দ্বৈত অক্ষের টার্নটেবিল পরীক্ষা এবং ক্যালিব্রেট

I. প্রধান ব্যবহার এবং ফাংশন

টার্নটেবিল একটি টেবিল টাইপ কাঠামো পরীক্ষা সরঞ্জাম আমাদের কোম্পানীর দ্বারা উত্পাদিত, যা সনাক্তকরণ এবং ইনার্শিয়াল পরিমাপ ইউনিট পরীক্ষা করার জন্য ব্যবহার করা যেতে পারে,এবং অন্যান্য যন্ত্রের দ্বি-মাত্রিক ঘূর্ণন কোণের ক্যালিব্রেশন এবং পরিমাপের জন্যও ব্যবহার করা যেতে পারে.

এর প্রধান কাজগুলো হল:

1. অভ্যন্তরীণ রিং এবং বাইরের রিং এবং প্রদর্শন কোণ সঠিক ঘূর্ণন কোণ;

2. অনুভূমিক সমন্বয় ফাংশন;

3. ইনস্টলেশনের অবস্থানে সমন্বয় এবং লক্ষ্য;

4. যান্ত্রিক টেবিলের শরীরের স্কেল রিং প্রাথমিক কোণ নির্দেশ উপলব্ধি করে;

5. যান্ত্রিক টেবিল শরীরের ম্যানুয়াল সূচক উপলব্ধি করতে অপারেটিং হাত চাকা এবং হ্যান্ডেল ব্যবহার করে;

6. অভ্যন্তরীণ রিং শ্যাফ্ট এবং বাইরের রিং শ্যাফ্ট যান্ত্রিক লকিং ফাংশন আছে;

7. ডিজিটাল ডিসপ্লে ইলেকট্রিক বক্স RS232 ইন্টারফেস আছে.

II. প্রধান প্রযুক্তিগত সূচক

1. সামগ্রিক মাত্রাঃ টেবিল শরীর 900mm (750mm (900mm.

মোট ওজনঃ প্রায় 650 কেজি।

3. মেকানিক্যাল টেবিল বডি এর টেবিল টপ

(1) টেবিলের উপরের উপাদানঃ HT250

(2) টেবিলের আকার (কাস্টমাইজযোগ্য): (450mm/ (320mm.

(3) টেবিলের সমতলতাঃ 0.02 মিমি।

(4) টেবিলের মুখের রানআউটঃ 0.03 মিমি।

(5) টেবিল লোড ইনস্টলেশন ফর্মঃ সমানভাবে "এম" আকৃতির টি আকৃতির রোলগুলি বিতরণ করুন।

(6) বহন ক্ষমতাঃ লোড ওজন 50 কেজি কম হতে পারে না; লোড উচ্চতা 200 মিমি বেশি হতে পারে না।

4অভ্যন্তরীণ রিং শ্যাফ্ট

(1) কোণ পরিসীমাঃ অবিচ্ছিন্ন এবং অসীম

(২) টিল্ট রোটেশন ত্রুটিঃ ± 1.5 (

(3) কৌণিক অবস্থানের পরিমাপের নির্ভুলতাঃ ± 3 (

(4) ডিসপ্লে রেজোলিউশনঃ 0.36 (

(5) কৌণিক অবস্থানের পরিমাপের পুনরাবৃত্তিযোগ্যতাঃ 2 (

(6) ডিসপ্লেঃ 0 ~ 359.9999 °

5বাইরের রিং শ্যাফ্ট

(1) কোণ পরিসীমা; (90(

(২) টিল্ট রোটেশন ত্রুটিঃ ± 2 (

(3) কৌণিক অবস্থানের পরিমাপের নির্ভুলতাঃ ± 5 (

(4) ডিসপ্লে রেজোলিউশনঃ 0.36 (

(5) কৌণিক অবস্থানের পরিমাপের পুনরাবৃত্তিযোগ্যতাঃ 2 (

(৬) ডিসপ্লে মোডঃ ০-৩৫৯.৯৯৯৯ ডিগ্রি;

6. দুটি অক্ষের উল্লম্বতার ত্রুটিঃ ± 5 (

7. অনুভূমিক সমন্বয় পরিসীমাঃ (2 (

8. অনুভূমিক সমন্বয় নির্ভুলতাঃ 3

III. ব্যবহারের শর্তাবলী

পরিবেষ্টিত তাপমাত্রাঃ 20 °C (5 °C)

2- আপেক্ষিক আর্দ্রতা ৮০% RH।

3. টার্নটেবিলটি কম্পন বিচ্ছিন্নতার ভিত্তিতে স্থাপন করা হয়।

4. প্লেটবল ল্যাবরেটরিতে বায়ু প্রবাহ স্থিতিশীল, বৈদ্যুতিন চৌম্বকীয় হস্তক্ষেপ ছাড়া, এবং কোন হিংস্র কম্পন এবং প্রভাব চারপাশে নেই.

5বিচ্ছিন্নতা প্রতিরোধেরঃ বিচ্ছিন্ন পয়েন্টগুলির মধ্যে এবং বিচ্ছিন্ন পয়েন্ট এবং শেলের মধ্যে বিচ্ছিন্নতা প্রতিরোধের কম 20 M হতে হবে না।
