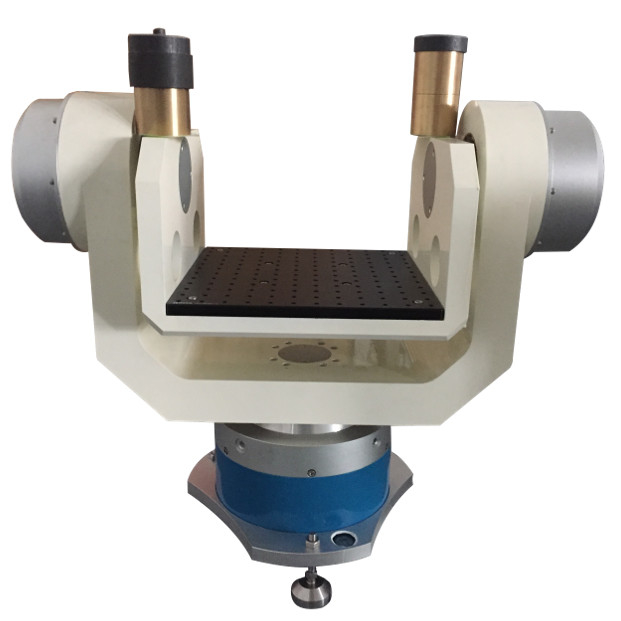

নেভিগেশন সেন্সর টার্নটেবল ডুয়াল অ্যাক্সিস 2″ ঘূর্ণন নির্ভুলতা

ডাবল-অক্ষ রেট অবস্থান টার্নটেবিল গতি সিমুলেটর নেভিগেশন সেন্সর টেস্ট বেঞ্চ

I. প্রধান ব্যবহার এবং ফাংশন

টার্নটেবিলটি মূলত একটি টার্নটেবিলের দেহ এবং একটি টার্নটেবিল নিয়ন্ত্রণ ব্যবস্থা নিয়ে গঠিত, একটি টি আকৃতির টেবিল কাঠামো গ্রহণ করে,এবং গতির অবস্থার অধীনে ইনার্শিয়াল নেভিগেশন ডিভাইস এবং ইনার্শিয়াল নেভিগেশন সিস্টেমের পারফরম্যান্স পরীক্ষা করার জন্য ব্যবহৃত হয়, অবস্থান ইত্যাদি।

প্রধান কার্যাবলী:

• পজিশন কন্ট্রোল, স্পিড কন্ট্রোল এবং সুইং কন্ট্রোল ফাংশন;
• এটিতে কম্পিউটার অটোমেটিক স্টেট কন্ট্রোল, ডেটা সংগ্রহ, প্রক্রিয়াকরণ এবং প্রদর্শনের কাজ রয়েছে।
• এটি উপরের কম্পিউটারের স্থানীয় অপারেশন এবং রিমোট কন্ট্রোলের জন্য ব্যবহার করা যেতে পারে। সিরিয়াল যোগাযোগ (RS232 বা RS422) এবং সমান্তরাল যোগাযোগ ইন্টারফেস রিমোট কন্ট্রোলের জন্য ব্যবহৃত হয়,যা টার্নটেবিলের কাজের অবস্থা উপরের কম্পিউটারে পাঠাতে পারেটার্নটেবিলের অবস্থান এবং রেট তথ্য সহ সিরিয়াল যোগাযোগের তথ্যের যোগাযোগের ফ্রিকোয়েন্সি 50HZ এর কম নয়,এবং সমান্তরাল যোগাযোগের ডেটা 1KHZ এর কম নয়.

(5) উপরের কম্পিউটার কন্ট্রোল সফটওয়্যারটি WIN98, WINXP বা WIN2000 প্ল্যাটফর্মে স্বাভাবিকভাবে চালানো যেতে পারে।

II. প্রধান প্রযুক্তিগত সূচক

1. মেকানিক্যাল টেবিল বডি এর টেবিল টপ

1 টেবিলের উপরের উপাদানঃ স্টেইনলেস স্টীল

2 টেবিলের আকার এবং সর্বাধিক লোড ওজনঃ φ450mm/40kg; φ320mm/20kg

3 টেবিলের সমতলতাঃ 0.02 মিমি

4 টেবিলের শেষ মুখের রানআউটঃ 0.02 মিমি

টেবিলে 5 টি মাউন্টিং স্ক্রু গর্তঃ 25 মিমি (রেডিয়াল, 5 টি গর্ত × 8 টি সমানভাবে বিতরণ করা লাইন)

2. স্পিন্ডল

(১) পজিশনের অবস্থা

কোণ পরিসীমাঃ অবিচ্ছিন্ন এবং অসীম।

ঘূর্ণন নির্ভুলতাঃ ± 2 ′′;

কোণীয় অবস্থানের পরিমাপের রেজোলিউশনঃ ০.৩৬ ′′;

কোণীয় অবস্থানের অবস্থান সঠিকতাঃ ± 3 ′′;

কোণীয় অবস্থানের পুনরাবৃত্তিযোগ্যতাঃ ± 2 ′′;

(২) হার স্থিতি

রেট রেঞ্জঃ ± 0.001 °/s ~ ± 1000 °/s;

রেজোলিউশনের হারঃ 0.001 °/s

রেট নির্ভুলতা এবং স্থিতিশীলতাঃ ω < 1 °/s, 3 × 10^-3(১% গড়);

1 °/s ≤ ω < 10 °/s, 3 × 10^-৪(১০ ডিগ্রি গড়);

10 °/s ≤ ω, 3 × 10^-৫(৩৬০ ডিগ্রি গড়)

(৩) দোলনা অবস্থা

সুইং রেঞ্জঃ 0 ° ~ ± 45 °,

সুইং ফ্রিকোয়েন্সিঃ 0.02Hz ~ 10Hz

সর্বাধিক কৌণিক ত্বরণঃ ৩০০ ডিগ্রি/সেকেন্ড²

3পিচ অক্ষ

(১) পজিশনের অবস্থা

ঘূর্ণন পরিসীমাঃ অবিচ্ছিন্ন এবং অসীম;

ঘূর্ণন নির্ভুলতাঃ ± 2 ′′;

অবস্থান রেজোলিউশনঃ ০.৩৬ ′′;

কোণীয় অবস্থানের অবস্থান সঠিকতাঃ ± 3 ′′;

কোণীয় অবস্থানের পুনরাবৃত্তিযোগ্যতাঃ ± 2 ′′;

(২) হার স্থিতি

রেট রেঞ্জঃ ± 0.001 °/s ~ ± 1000 °/s;

রেজোলিউশনের হারঃ 0.001 °/s

রেট নির্ভুলতা এবং স্থিতিশীলতাঃ ω < 1 °/s, 3 × 10^-3(১% গড়);

1 °/s ≤ ω < 10 °/s, 3 × 10^-৪(১০ ডিগ্রি গড়);

10 °/s ≤ ω, 3 × 10^-৫(৩৬০ ডিগ্রি গড়)

(৩) দোলনা অবস্থা

সুইং পরিসীমাঃ 0 ° ~ ± 30 °, সুইং ফ্রিকোয়েন্সিঃ 0.02Hz ~ 5Hz

সর্বাধিক কৌণিক ত্বরণঃ ৩০০ ডিগ্রি/সেকেন্ড²

4. প্রধান শ্যাফ্ট-পিচ শ্যাফ্ট অক্ষের উল্লম্বতাঃ ± 3 ′′;

5. মূল শ্যাফ্ট এবং পিচ শ্যাফ্টের অক্ষ ছেদঃ φ 0.5mm ছোট বলের মধ্যে

6. ডাবল-শ্যাফ্ট লিঙ্কিংয়ের সর্বাধিক গতিঃ 60 ° / সেকেন্ড;

7. ডান কোণ প্রিজম এবং পিচিং অক্ষের প্রতিফলিত পৃষ্ঠের মধ্যে উল্লম্বতা ± 3 ′′

8. স্লিপ রিং 40 লুপ (ব্যবহারকারী রিং) গ্রহণ করে; : ২এ/২০ রিং (ট্রাইসড প্যারের সুরক্ষিত তার); ৩এ/২০ রিং (অসুরক্ষিত তার) ।

9স্লিপ রিং এর স্ট্যাটিক যোগাযোগ প্রতিরোধের পরিবর্তন মান ≤ 0.005Ω

ডায়নামিক ≤ 0.01Ω

10. নির্ভরযোগ্যতা

1 অবিচ্ছিন্ন কাজের সময় 24 ঘন্টা।

2 ব্যর্থতার মধ্যবর্তী সময় 2000 ঘন্টা

3 টার্নটেবিলটি ভাল ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্যপূর্ণ এবং GJB151 এবং 152 এর প্রাসঙ্গিক প্রয়োজনীয়তা পূরণ করে।

4 টার্নটেবিলটিতে অতিরিক্ত গতির সুরক্ষা, অতিরিক্ত বোঝা, অতিরিক্ত বর্তমান সুরক্ষা, ভুল অপারেশন সুরক্ষা এবং জরুরী পাওয়ার অফ সুরক্ষা ফাংশন রয়েছে।টার্নটেবিল কন্ট্রোল ক্যাবিনেট বা কন্ট্রোল কম্পিউটারের অস্বাভাবিক বিদ্যুৎ ব্যর্থতার ক্ষেত্রে, টার্নটেবিলের দেহটি তীব্র কম্পন ছাড়াই বর্তমান অবস্থানে থামতে পারে।

৫. মূল উপাদানগুলি শিল্প বা সামরিক মানের হতে হবে, সাধারণ উপাদানগুলি বাণিজ্যিক মানের হতে হবে,এবং গুরুত্বপূর্ণ উপাদানগুলিকে উচ্চ এবং নিম্ন তাপমাত্রার বয়স্কতার স্ক্রিনিংয়ের মধ্য দিয়ে যেতে হবে.

III. ব্যবহারের পরিবেশের প্রয়োজনীয়তা

1পাওয়ার সাপ্লাইঃ 220V ± 10% 50Hz 20A

2. পরিবেশে তাপমাত্রা 20 °C ± 5 °C

3. পরিবেশে আর্দ্রতা ≤ 80% RH

4. ফাউন্ডেশন পরিবেশে সাধারণ কম্পন বিচ্ছিন্নতা ভিত্তি
