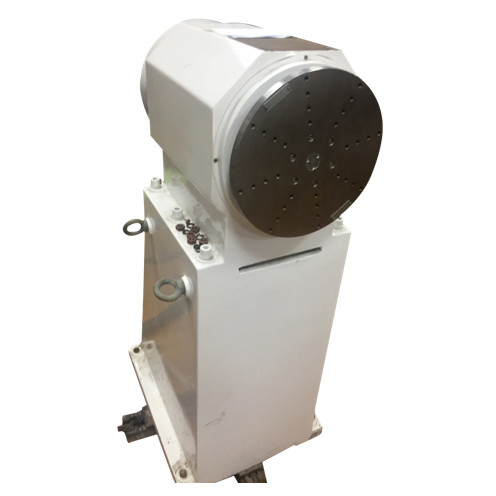

থার্মাল চেম্বারের সাথে ইনর্শিয়াল নেভিগেশন টেস্ট একক অক্ষ টার্নটেবল 10 কেজি

স্বয়ংক্রিয় আইএনএস সিমুলেট এবং টেস্ট টার্নটেবল, থার্মাল চেম্বারের সাথে ইনর্শিয়াল নেভিগেশন টেস্ট বেঞ্চ

প্রধান প্রযুক্তিগত সূচক

1. যান্ত্রিক টেবিল শরীরের টেবিল শীর্ষ

① টেবিল শীর্ষ উপাদান: স্টেইনলেস স্টীল

② টেবিলের শীর্ষের সর্বোচ্চ লোড ওজন: 30 কেজি

③ টেবিলের আকার: Φ 320 মিমি

④ টেবিলের সমতলতা: 0.02 মিমি

⑤ টেবিলের শেষ মুখের রানআউট: 0.05 মিমি

⑥ টেবিলে মাউন্টিং স্ক্রু হোল: 25 মিমি (রেডিয়াল আকৃতি, 5 ছিদ্র × 8 লাইন সমানভাবে বিতরণ করা হয়েছে)

⑦ম্যাগনেটিক ফ্লাক্স ফুটো: 1mT এর কম

2. শ্যাফটিং এর ঘূর্ণন নির্ভুলতা: ± 3″

3. কৌণিক অবস্থান পরিসীমা: 0.0000 ° ~ ± 359.9999 °

4. কৌণিক অবস্থান নির্ভুলতা: ± 3″

5. কৌণিক রেজোলিউশন 0.0001°

6. কৌণিক হার পরিসীমা 0.001 °/s ~ 1000 °/s

7. কৌণিক হার সঠিকতা এবং হার স্থায়িত্ব

① ω < 1 °/s 5 × 10^-3(1° গড়)

② 1 °/s < ω < 10 °/s 5 × 10^-4(10 ° গড়)

③ 10 °/s < ω 5 × 10^-5(360 ° গড়)

8. কৌণিক ত্বরণ পরিসীমা: 1 °/সেকেন্ড²~ 100 °/সে²(প্রাথমিক ডিফল্ট: 10 °/s)

9. সর্বোচ্চ কৌণিক ত্বরণ 300 °/s²

10. সুইং পরিসীমা: 0 ° ~ ± 45 °

11. সুইং সাইকেল: 2S ~ 20s

12. কন্ট্রোল সিস্টেমের ব্যান্ডউইথ: 10Hz (-3dB)

13. নির্ভরযোগ্যতা

① ক্রমাগত কাজের সময়: 48 ঘন্টা

② ব্যর্থতার মধ্যবর্তী সময় 2000h

14. স্লিপ রিং 2A/20 লুপ (টুইস্টেড পেয়ার শিল্ডেড ওয়্যার) এবং 3A/10 লুপ (আনশিল্ডেড ওয়্যার) সহ 30টি লুপ গ্রহণ করে।

15. তাপমাত্রা নিয়ন্ত্রণ বাক্স সিস্টেম (ঐচ্ছিক)

① কাজের গহ্বরের আকার W500mm × H500mm × D500mm এর কম হবে না

② তাপমাত্রা নিয়ন্ত্রণ পরিসীমা: -45 ℃ ~ 85 ℃

③ তাপমাত্রা নিয়ন্ত্রণ নির্ভুলতা: ± 1 ℃

④ গরম এবং শীতল করার হার: ± 2 ℃/মিনিট (পুরো প্রক্রিয়ায় গড়)

16. টার্নটেবল কম্পিউটারে টার্নটেবলের অপারেশন সম্পর্কিত ডেটা যেমন সময়, টার্নটেবল অবস্থান এবং কৌণিক হার সংরক্ষণ করার ক্ষমতা রয়েছে এবং সিরিয়াল পোর্টের মাধ্যমে বাস্তব সময়ে ডেটা আউটপুট করার ক্ষমতা রয়েছে।আউটপুট ফ্রিকোয়েন্সি ≥ 5Hz।একটি বহিরাগত কম্পিউটারের মাধ্যমে (একটি সিরিয়াল পোর্টের মাধ্যমে) টার্নটেবলের অপারেশন এবং তাপমাত্রা নিয়ন্ত্রণ করতে সক্ষম।যোগাযোগ প্রোটোকল: RS232 9.6Kbs।বৈদ্যুতিক কন্ট্রোল বক্সের পিছনের প্যানেলে একটি স্ট্যান্ডার্ড RS232 সিরিয়াল ইন্টারফেস দেওয়া হয়েছে।
